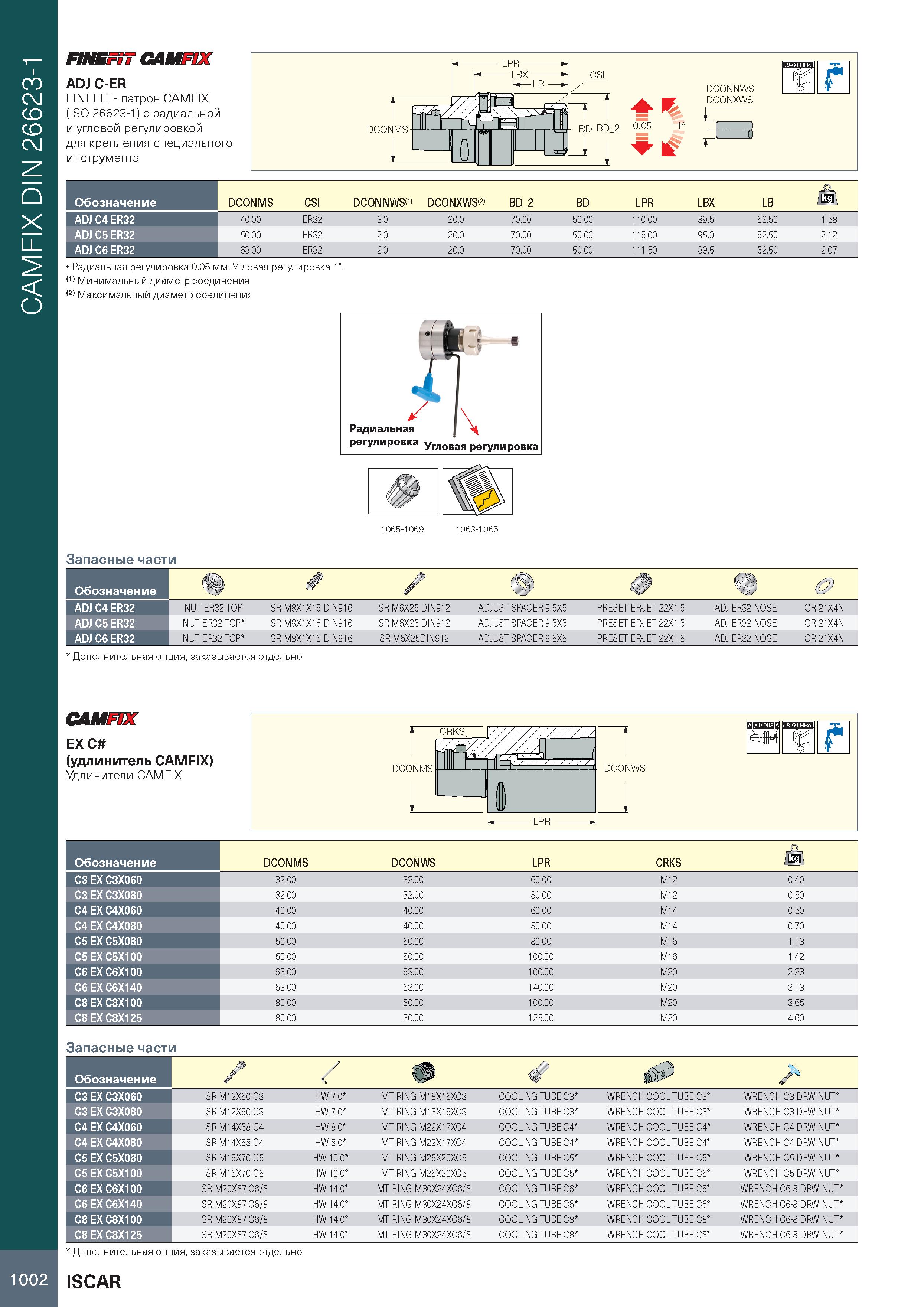

CAMFIX DIN 26623-1 FINErlT CAMFIX ADJ C-ER FINEFIT - патрон CAMFIX (ISO 26623-1) с радиальной и угловой регулировкой для крепления специального инструмента DCONNWS DCONXWS = I ▼ Ik г Радиальная регулировка 0.05 мм. Угловая регулировка 1° (1) Минимальный диаметр соединения (2) Максимальный диаметр соединения Обозначение DCONMS CSI DCONNWS(1) DCONXWS(2) BD 2 BD LPR LBX LB jkg ADJ C4 ER32 40.00 ER32 2.0 20.0 70.00 50.00 110.00 89.5 52.50 1.58 ADJ C5 ER32 50.00 ER32 2.0 20.0 70.00 50.00 115.00 95.0 52.50 2.12 ADJ C6 ER32 63.00 ER32 2.0 20.0 70.00 50.00 111.50 89.5 52.50 2.07 Запасные части Обозначение ADJ C4 ER32 ADJ C5 ER32 ADJ C6 ER32 Дополнительная опция, заказывается отдельно NUT ER32 TOP NUT ER32 TOP NUT ER32 TOP SR M8X1X16 DIN916 SR M8X1X16 DIN916 SR M8X1X16 DIN916 SR M6X25 DIN912 SR M6X25 DIN912 SR M6X25DIN912 ADJUST SPACER 9.5X5 ADJUST SPACER 9.5X5 ADJUST SPACER 9.5X5 PRESET ER-JET 22X1.5 PRESET ER-JET 22X1.5 PRESET ER-JET 22X1.5 ADJ ER32 NOSE ADJ ER32 NOSE ADJ ER32 NOSE OR 21X4N OR 21X4N OR 21X4N CAMFIX EX C (удлинитель CAMFIX) Удлинители CAMFIX Обозначение DCONMS DCONWS LPR CRKS jkgl C3 EX C3X060 32.00 32.00 60.00 M12 0.40 C3 EX C3X080 32.00 32.00 80.00 M12 0.50 C4 EX C4X060 40.00 40.00 60.00 M14 0.50 C4 EX C4X080 40.00 40.00 80.00 M14 0.70 C5 EX C5X080 50.00 50.00 80.00 M16 1.13 C5 EX C5X100 50.00 50.00 100.00 M16 1.42 C6 EX C6X100 63.00 63.00 100.00 M20 2.23 C6 EX C6X140 63.00 63.00 140.00 M20 3.13 C8 EX C8X100 80.00 80.00 100.00 M20 3.65 C8 EX C8X125 80.00 80.00 125.00 M20 4.60 Запасные части Обозначение , ф Ф" C3 EX C3X060 SR M12X50 C3 HW 7.0 MT RING M18X15XC3 COOLING TUBE C3 WRENCH COOL TUBE C3 WRENCH C3 DRW NUT C3 EX C3X080 SR M12X50 C3 HW 7.0 MT RING M18X15XC3 COOLING TUBE C3 WRENCH COOL TUBE C3 WRENCH C3 DRW NUT C4 EX C4X060 SR M14X58 C4 HW 8.0 MT RING M22X17XC4 COOLING TUBE C4 WRENCH COOL TUBE C4 WRENCH C4 DRW NUT C4 EX C4X080 SR M14X58 C4 HW 8.0 MT RING M22X17XC4 COOLING TUBE C4 WRENCH COOL TUBE C4 WRENCH C4 DRW NUT C5 EX C5X080 SR M16X70 C5 HW 10.0 MT RING M25X20XC5 COOLING TUBE C5 WRENCH COOL TUBE C5 WRENCH C5 DRW NUT C5 EX C5X100 SR M16X70 C5 HW 10.0 MT RING M25X20XC5 COOLING TUBE C5 WRENCH COOL TUBE C5 WRENCH C5 DRW NUT C6 EX C6X100 SR M20X87 C6/8 HW 14.0 MT RING M30X24XC6/8 COOLING TUBE C6 WRENCH COOL TUBE C6 WRENCH C6-8 DRW NUT C6 EX C6X140 SR M20X87 C6/8 HW 14.0 MT RING M30X24XC6/8 COOLING TUBE C6 WRENCH COOL TUBE C6 WRENCH C6-8 DRW NUT C8 EX C8X100 SR M20X87 C6/8 HW 14.0 MT RING M30X24XC6/8 COOLING TUBE C8 WRENCH COOL TUBE C8 WRENCH C6-8 DRW NUT C8 EX C8X125 SR M20X87 C6/8 HW 14.0 MT RING M30X24XC6/8 COOLING TUBE C8 WRENCH COOL TUBE C8 WRENCH C6-8 DRW NUT Дополнительная опция, заказывается отдельно 1002 ISCAR
