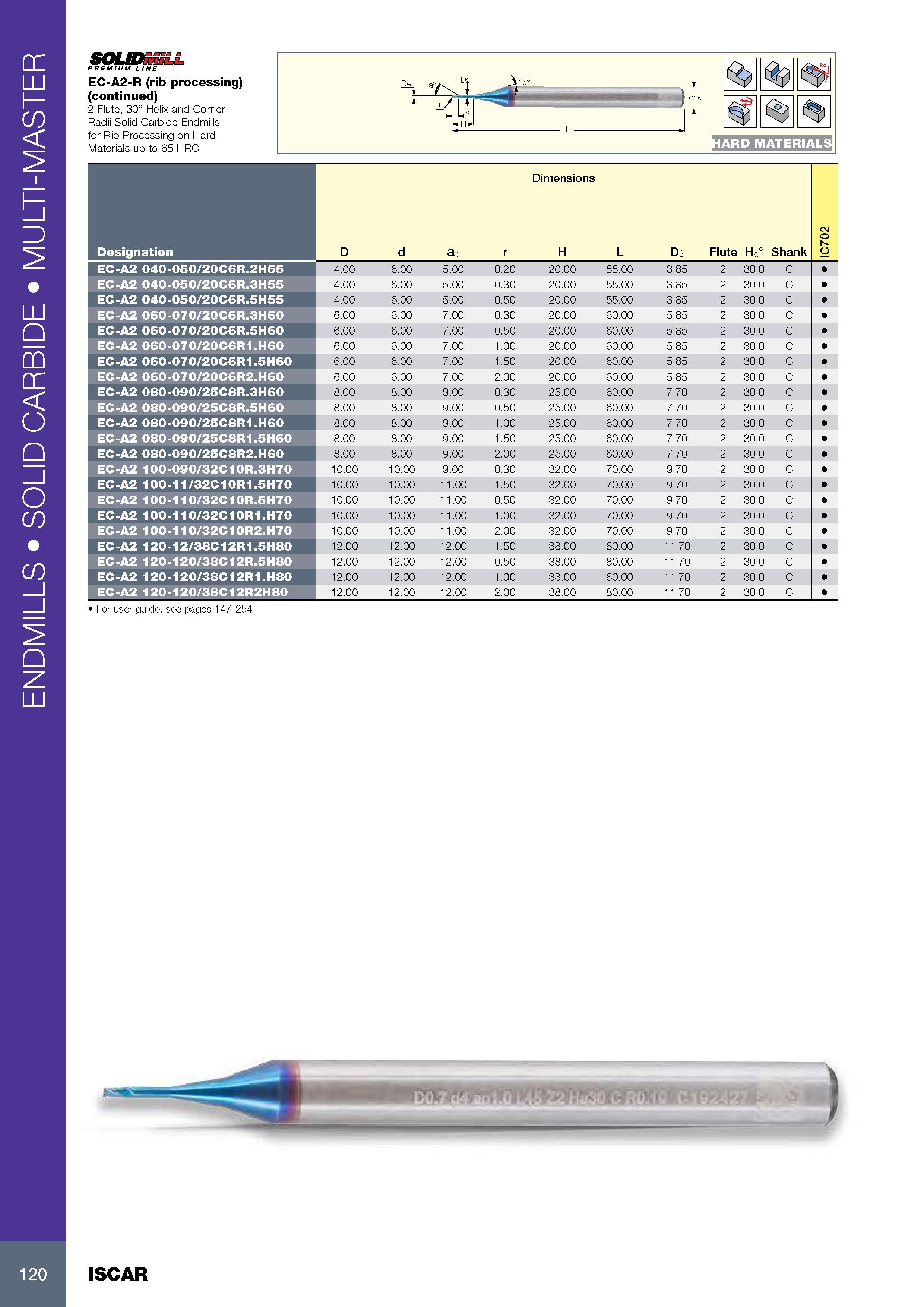

Микрофрезы Iscar для фрезерования труднообрабатываемых материалов Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания124 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.120 |
|||||
Микрофрезы Iscar для фрезерования труднообрабатываемых материалов Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Микрофрезы Iscar для фрезерования труднообрабатываемых материалов Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания _ Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER SOUDSSSJ. PREMIUM LINE EC-A2-R (rib processing) (continued) 2 Flute, 30° Helix and Corner Radii Solid Carbide Endmills for Rib Processing on Hard Materials up to 65 HRC r u. -H L HARD MATERIALS Размеры в мм Dimensions Обозначение Designation D d aP r H L D2 Flute Ha° Shank IC702 EC-A2 040-050/20C6R.2H55 4.00 6.00 5.00 0.20 20.00 55.00 3.85 2 30.0 C EC-A2 040-050/20C6R.3H55 4.00 6.00 5.00 0.30 20.00 55.00 3.85 2 30.0 C EC-A2 040-050/20C6R.5H55 4.00 6.00 5.00 0.50 20.00 55.00 3.85 2 30.0 C EC-A2 060-070/20C6R.3H60 6.00 6.00 7.00 0.30 20.00 60.00 5.85 2 30.0 C EC-A2 060-070/20C6R.5H60 6.00 6.00 7.00 0.50 20.00 60.00 5.85 2 30.0 C EC-A2 060-070/20C6R1.H60 6.00 6.00 7.00 1.00 20.00 60.00 5.85 2 30.0 C EC-A2 060-070/20C6R1.5H60 6.00 6.00 7.00 1.50 20.00 60.00 5.85 2 30.0 C EC-A2 060-070/20C6R2.H60 6.00 6.00 7.00 2.00 20.00 60.00 5.85 2 30.0 C EC-A2 080-090/25C8R.3H60 8.00 8.00 9.00 0.30 25.00 60.00 7.70 2 30.0 C EC-A2 080-090/25C8R.5H60 8.00 8.00 9.00 0.50 25.00 60.00 7.70 2 30.0 C EC-A2 080-090/25C8R1.H60 8.00 8.00 9.00 1.00 25.00 60.00 7.70 2 30.0 C EC-A2 080-090/25C8R1.5H60 8.00 8.00 9.00 1.50 25.00 60.00 7.70 2 30.0 C EC-A2 080-090/25C8R2.H60 8.00 8.00 9.00 2.00 25.00 60.00 7.70 2 30.0 C EC-A2 100-090/32C10R.3H70 10.00 10.00 9.00 0.30 32.00 70.00 9.70 2 30.0 C EC-A2 100-11/32C10R1.5H70 10.00 10.00 11.00 1.50 32.00 70.00 9.70 2 30.0 C EC-A2 100-110/32C10R.5H70 10.00 10.00 11.00 0.50 32.00 70.00 9.70 2 30.0 C EC-A2 100-110/32C10R1.H70 10.00 10.00 11.00 1.00 32.00 70.00 9.70 2 30.0 C EC-A2 100-110/32C10R2.H70 10.00 10.00 11.00 2.00 32.00 70.00 9.70 2 30.0 C EC-A2 120-12/38C12R1.5H80 12.00 12.00 12.00 1.50 38.00 80.00 11.70 2 30.0 C EC-A2 120-120/38C12R.5H80 12.00 12.00 12.00 0.50 38.00 80.00 11.70 2 30.0 C EC-A2 120-120/38C12R1.H80 12.00 12.00 12.00 1.00 38.00 80.00 11.70 2 30.0 C EC-A2 120-120/38C12R2H80 12.00 12.00 12.00 2.00 38.00 80.00 11.70 2 30.0 C For user guide, see pages 147-254 120 ISCAR |
|||||
