78 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.74

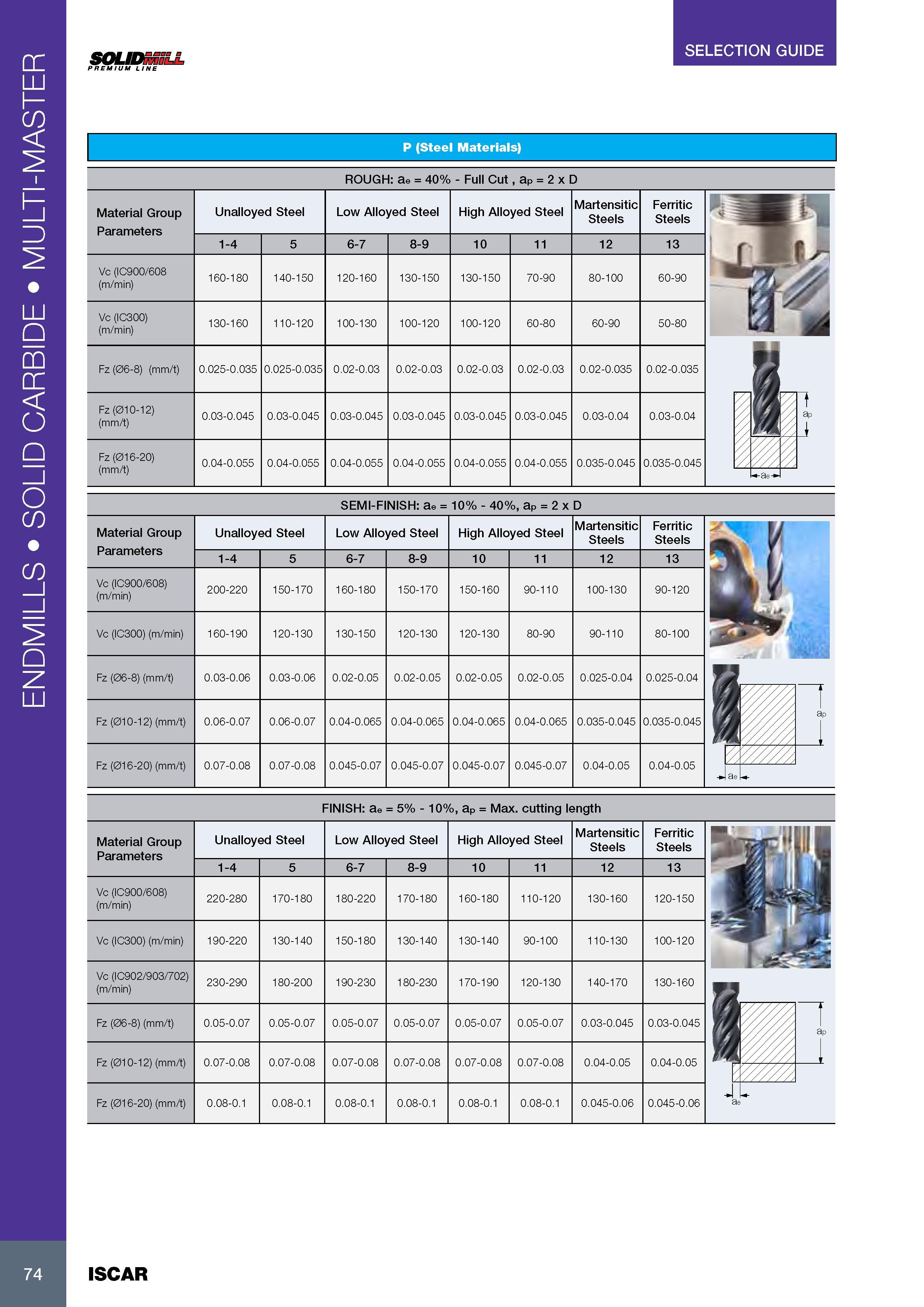

Каталог ISCAR 2017 Ротационный инструмент Стр. 74 0078 ENG Lab2u ENDMILLS SOLID CARBIDE MULTI-MASTER SOLIDmiLL PREMIUM LINE SELECTION GUIDE P (Steel Materials) ROUGH: ae = 40% - Full Cut , ap = 2 x D Material Group Parameters Vc (IC900/608 (m/min) Vc (IC300) (m/min) Fz (06-8) (mm/t) Fz (010-12) (mm/t) Fz (016-20) (mm/t) Unalloyed Steel 1-4 160-180 130-160 0.025-0.035 0.03-0.045 0.04-0.055 140-150 110-120 0.025-0.035 0.03-0.045 0.04-0.055 Low Alloyed Steel 6-7 120-160 100-130 0.02-0.03 0.03-0.045 0.04-0.055 8-9 130-150 100-120 0.02-0.03 0.03-0.045 0.04-0.055 High Alloyed Steel 10 130-150 100-120 0.02-0.03 0.03-0.045 0.04-0.055 11 70-90 60-80 0.02-0.03 0.03-0.045 0.04-0.055 Martensitic Steels 12 80-100 60-90 0.02-0.035 0.03-0.04 0.035-0.045 Ferritic Steels 13 60-90 50-80 0.02-0.035 0.03-0.04 0.035-0.045 SEMI-FINISH: ae = 10% - 40%, ap = 2 x D Material Group Parameters Vc (IC900/608) (m/min) Vc (IC300) (m/min) Fz (06-8) (mm/t) Fz (010-12) (mm/t) Fz (016-20) (mm/t) Unalloyed Steel 1-4 200-220 160-190 0.03-0.06 0.06-0.07 0.07-0.08 5 150-170 120-130 0.03-0.06 0.06-0.07 0.07-0.08 Low Alloyed Steel 6-7 160-180 130-150 0.02-0.05 0.04-0.065 0.045-0.07 8-9 150-170 120-130 0.02-0.05 0.04-0.065 0.045-0.07 High Alloyed Steel 10 150-160 120-130 0.02-0.05 0.04-0.065 0.045-0.07 11 90-110 80-90 0.02-0.05 0.04-0.065 0.045-0.07 Martensitic Steels 12 100-130 90-110 0.025-0.04 0.035-0.045 0.04-0.05 Ferritic Steels 13 90-120 80-100 0.025-0.04 0.035-0.045 0.04-0.05 t ap 1 ae FINISH: ae = 5% - 10%, ap = Max. cutting length Material Group Parameters Unalloyed Steel Low Alloyed Steel High Alloyed Steel Martensitic Steels Ferritic Steels 1-4 5 6-7 8-9 10 11 12 13 Vc (IC900/608) (m/min) 220-280 170-180 180-220 170-180 160-180 110-120 130-160 120-150 Vc (IC300) (m/min) 190-220 130-140 150-180 130-140 130-140 90-100 110-130 100-120 Vc (IC902/903/702) (m/min) 230-290 180-200 190-230 180-230 170-190 120-130 140-170 130-160 Fz (06-8) (mm/t) 0.05-0.07 0.05-0.07 0.05-0.07 0.05-0.07 0.05-0.07 0.05-0.07 0.03-0.045 0.03-0.045 Fz (010-12) (mm/t) 0.07-0.08 0.07-0.08 0.07-0.08 0.07-0.08 0.07-0.08 0.07-0.08 0.04-0.05 0.04-0.05 Fz (016-20) (mm/t) 0.08-0.1 0.08-0.1 0.08-0.1 0.08-0.1 0.08-0.1 0.08-0.1 0.045-0.06 0.045-0.06 5 74 ISCAR
