Каталог ISCAR 2017 Ротационный инструмент Стр. 364 0368 ENG Lab2u

Обновлено 2020-04-14 20:33:20

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2017 Вращающийся режущий инструмент и оснастка (Всего 1076 стр.)

368 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.364

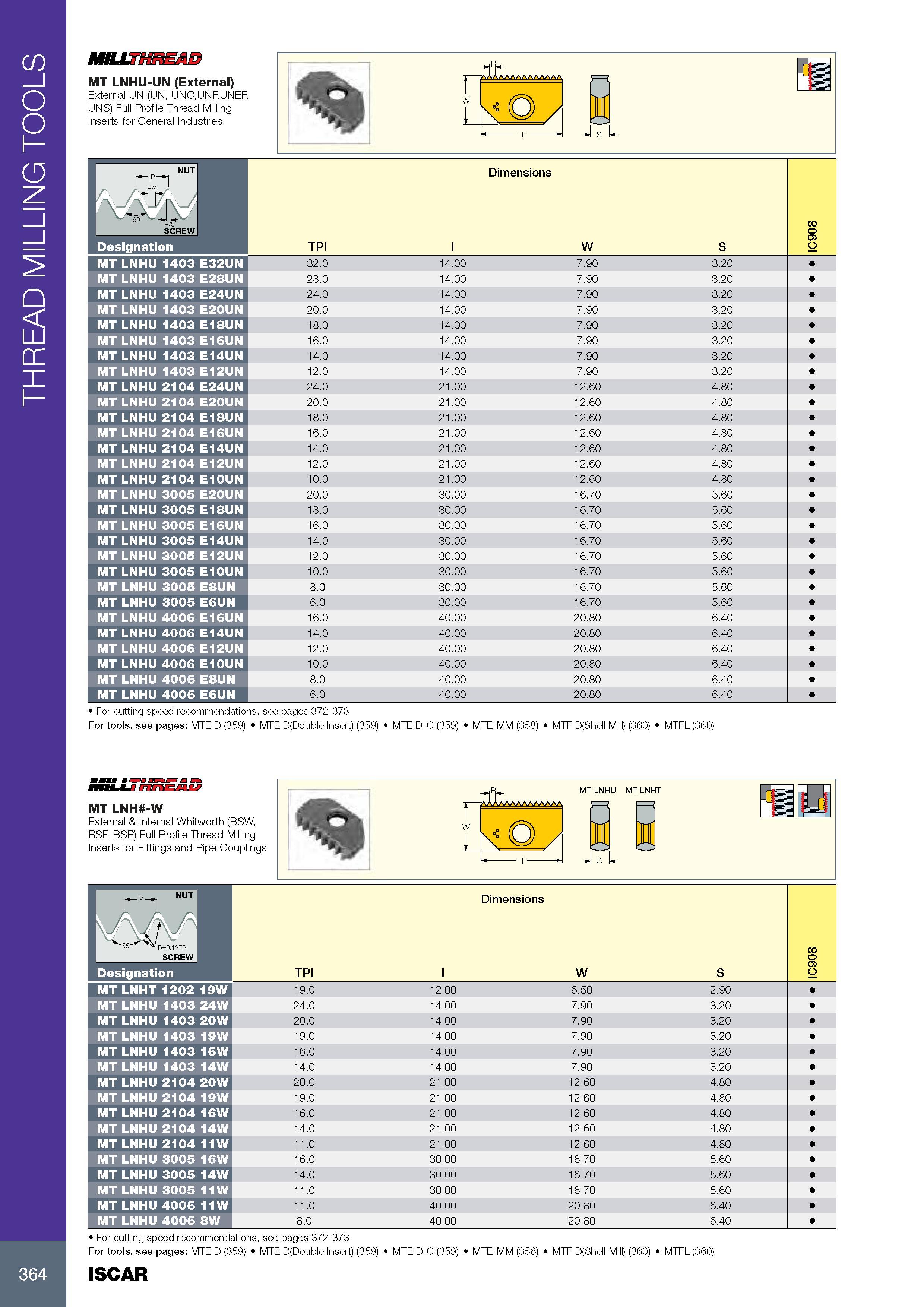

Каталог ISCAR 2017 Ротационный инструмент Стр. 364 0368 ENG Lab2u THREAD MILLING TOOLS 364 MlLLFlnjlttMStn MT LNHU-UN (External) External UN (UN, UNC,UNF,UNEF, UNS) Full Profile Thread Milling Inserts for General Industries TvUt/VNAAAA/VAA/V/ W S 1 NUT rPpn Размеры в мм Dimensions 1 SCREW TPI l W S IC908 Обозначение Designation MT LNHU 1403 E32UN 32.0 14.00 7.90 3.20 MT LNHU 1403 E28UN 28.0 14.00 7.90 3.20 MT LNHU 1403 E24UN 24.0 14.00 7.90 3.20 MT LNHU 1403 E20UN 20.0 14.00 7.90 3.20 MT LNHU 1403 E18UN 18.0 14.00 7.90 3.20 MT LNHU 1403 E16UN 16.0 14.00 7.90 3.20 MT LNHU 1403 E14UN 14.0 14.00 7.90 3.20 MT LNHU 1403 E12UN 12.0 14.00 7.90 3.20 MT LNHU 2104 E24UN 24.0 21.00 12.60 4.80 MT LNHU 2104 E20UN 20.0 21.00 12.60 4.80 MT LNHU 2104 E18UN 18.0 21.00 12.60 4.80 MT LNHU 2104 E16UN 16.0 21.00 12.60 4.80 MT LNHU 2104 E14UN 14.0 21.00 12.60 4.80 MT LNHU 2104 E12UN 12.0 21.00 12.60 4.80 MT LNHU 2104 E10UN 10.0 21.00 12.60 4.80 MT LNHU 3005 E20UN 20.0 30.00 16.70 5.60 MT LNHU 3005 E18UN 18.0 30.00 16.70 5.60 MT LNHU 3005 E16UN 16.0 30.00 16.70 5.60 MT LNHU 3005 E14UN 14.0 30.00 16.70 5.60 MT LNHU 3005 E12UN 12.0 30.00 16.70 5.60 MT LNHU 3005 E10UN 10.0 30.00 16.70 5.60 MT LNHU 3005 E8UN 8.0 30.00 16.70 5.60 MT LNHU 3005 E6UN 6.0 30.00 16.70 5.60 MT LNHU 4006 E16UN 16.0 40.00 20.80 6.40 MT LNHU 4006 E14UN 14.0 40.00 20.80 6.40 MT LNHU 4006 E12UN 12.0 40.00 20.80 6.40 MT LNHU 4006 E10UN 10.0 40.00 20.80 6.40 MT LNHU 4006 E8UN 8.0 40.00 20.80 6.40 MT LNHU 4006 E6UN 6.0 40.00 20.80 6.40 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 372-373 For tools, see pages: MTE D (359) MTE D(Double Insert) (359) MTE D-C (359) MTE-MM (358) MTF D(Shell Mill) (360) MTFL (360) MT LNH -W External & Internal Whitworth (BSW, BSF, BSP) Full Profile Thread Milling Inserts for Fittings and Pipe Couplings / AAAAAAAAAAA, MT LNHU MT LNHT S Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 372-373 For tools, see pages: MTE D (359) MTE D(Double Insert) (359) MTE D-C (359) MTE-MM (358) MTF D(Shell Mill) (360) MTFL (360) NUT Размеры в мм Dimensions SCREW 1 TPI l W S IC908 Обозначение Designation MT LNHT 1202 19W 19.0 12.00 6.50 2.90 MT LNHU 1403 24W 24.0 14.00 7.90 3.20 MT LNHU 1403 20W 20.0 14.00 7.90 3.20 MT LNHU 1403 19W 19.0 14.00 7.90 3.20 MT LNHU 1403 16W 16.0 14.00 7.90 3.20 MT LNHU 1403 14W 14.0 14.00 7.90 3.20 MT LNHU 2104 20W 20.0 21.00 12.60 4.80 MT LNHU 2104 19W 19.0 21.00 12.60 4.80 MT LNHU 2104 16W 16.0 21.00 12.60 4.80 MT LNHU 2104 14W 14.0 21.00 12.60 4.80 MT LNHU 2104 11W 11.0 21.00 12.60 4.80 MT LNHU 3005 16W 16.0 30.00 16.70 5.60 MT LNHU 3005 14W 14.0 30.00 16.70 5.60 MT LNHU 3005 11W 11.0 30.00 16.70 5.60 MT LNHU 4006 11W 11.0 40.00 20.80 6.40 MT LNHU 4006 8W 8.0 40.00 20.80 6.40 ISCAR W
