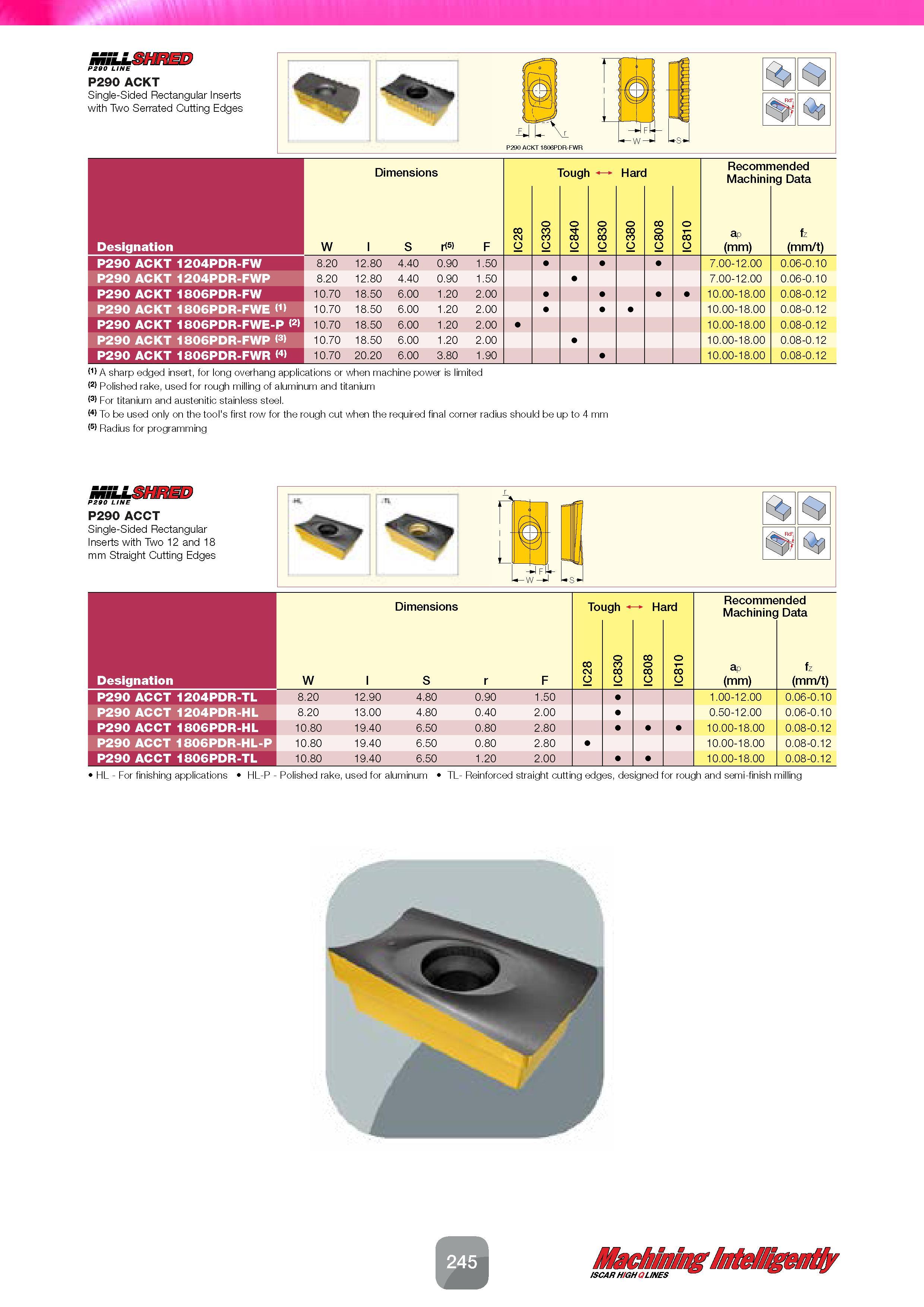

247 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.245 |
|||||
Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 245 0247 Lab2u Dimensions Recommended Machining Data Designation W l S r(5) F IC28 IC330 IC840 IC830 IC380 IC808 IC810 ap (mm) fz (mm/t) P290 ACKT 1204PDR-FW 8.20 12.80 4.40 0.90 1.50 7.00-12.00 0.06-0.10 P290 ACKT 1204PDR-FWP 8.20 12.80 4.40 0.90 1.50 7.00-12.00 0.06-0.10 P290 ACKT 1806PDR-FW 10.70 18.50 6.00 1.20 2.00 10.00-18.00 0.08-0.12 P290 ACKT 1806PDR-FWE (1) 10.70 18.50 6.00 1.20 2.00 10.00-18.00 0.08-0.12 P290 ACKT 1806PDR-FWE-P (2) 10.70 18.50 6.00 1.20 2.00 10.00-18.00 0.08-0.12 P290 ACKT 1806PDR-FWP (3) 10.70 18.50 6.00 1.20 2.00 10.00-18.00 0.08-0.12 P290 ACKT 1806PDR-FWR (4) 10.70 20.20 6.00 3.80 1.90 10.00-18.00 0.08-0.12 (1) A sharp edged insert, for long overhang applications or when machine power is limited (2) Polished rake, used for rough milling of aluminum and titanium (3) For titanium and austenitic stainless steel. (4) To be used only on the tool's first row for the rough cut when the required final corner radius should be up to 4 mm (5) Radius for programming SSSLLSHRED P290 LINE P290 ACCT Single-Sided Rectangular Inserts with Two 12 and 18 mm Straight Cutting Edges Dimensions Recommended Machining Data Designation W l S r F IC28 IC830 IC808 IC810 ap (mm) fz (mm/t) P290 ACCT 1204PDR-TL 8.20 12.90 4.80 0.90 1.50 1.00-12.00 0.06-0.10 P290 ACCT 1204PDR-HL 8.20 13.00 4.80 0.40 2.00 0.50-12.00 0.06-0.10 P290 ACCT 1806PDR-HL 10.80 19.40 6.50 0.80 2.80 10.00-18.00 0.08-0.12 P290 ACCT 1806PDR-HL-P 10.80 19.40 6.50 0.80 2.80 10.00-18.00 0.08-0.12 P290 ACCT 1806PDR-TL 10.80 19.40 6.50 1.20 2.00 10.00-18.00 0.08-0.12 HL - For finishing applications HL-P - Polished rake, used for aluminum TL- Reinforced straight cutting edges, designed for rough and semi-finish milling |
|||||
