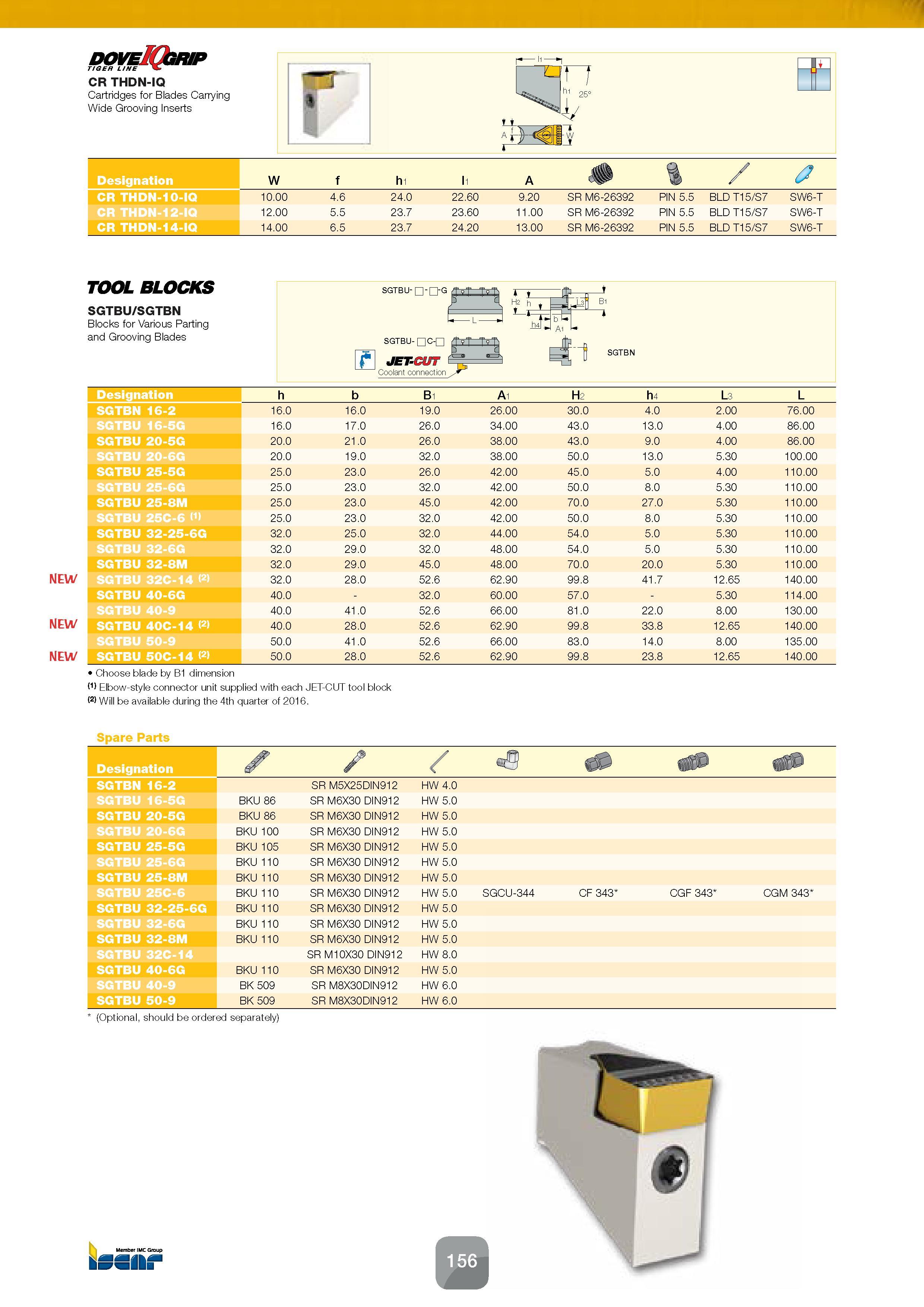

158 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.156 |
|||||
Каталог ISCAR 2016 Новый режущий инструмент и оснастка Стр. 156 0158 Lab2u doveIQsrip TIGER L 1/VE CR THDN-IQ Cartridges for Blades Carrying Wide Grooving Inserts TOOL BLOCKS SGTBU/SGTBN Blocks for Various Parting and Grooving Blades NEW SGTBU- - Q-G SGTBU- C-Q JET-CiS Coolant connection Choose blade by B1 dimension Elbow-style connector unit supplied with each JET-CUT tool block (2) Will be available during the 4th quarter of 2016. Designation W f h1 l1 A % / J CR THDN-10-IQ 10.00 4.6 24.0 22.60 9.20 SR M6-26392 PIN 5.5 BLD T15/S7 SW6-T CR THDN-12-IQ 12.00 5.5 23.7 23.60 11.00 SR M6-26392 PIN 5.5 BLD T15/S7 SW6-T CR THDN-14-IQ 14.00 6.5 23.7 24.20 13.00 SR M6-26392 PIN 5.5 BLD T15/S7 SW6-T Designation h b B1 A1 H2 h4 L3 L SGTBN 16-2 16.0 16.0 19.0 26.00 30.0 4.0 2.00 76.00 SGTBU 16-5G 16.0 17.0 26.0 34.00 43.0 13.0 4.00 86.00 SGTBU 20-5G 20.0 21.0 26.0 38.00 43.0 9.0 4.00 86.00 SGTBU 20-6G 20.0 19.0 32.0 38.00 50.0 13.0 5.30 100.00 SGTBU 25-5G 25.0 23.0 26.0 42.00 45.0 5.0 4.00 110.00 SGTBU 25-6G 25.0 23.0 32.0 42.00 50.0 8.0 5.30 110.00 SGTBU 25-8M 25.0 23.0 45.0 42.00 70.0 27.0 5.30 110.00 SGTBU 25C-6 <1> 25.0 23.0 32.0 42.00 50.0 8.0 5.30 110.00 SGTBU 32-25-6G 32.0 25.0 32.0 44.00 54.0 5.0 5.30 110.00 SGTBU 32-6G 32.0 29.0 32.0 48.00 54.0 5.0 5.30 110.00 SGTBU 32-8M 32.0 29.0 45.0 48.00 70.0 20.0 5.30 110.00 SGTBU 32C-14 <2> 32.0 28.0 52.6 62.90 99.8 41.7 12.65 140.00 SGTBU 40-6G 40.0 - 32.0 60.00 57.0 - 5.30 114.00 SGTBU 40-9 40.0 41.0 52.6 66.00 81.0 22.0 8.00 130.00 SGTBU 40C-14 <2> 40.0 28.0 52.6 62.90 99.8 33.8 12.65 140.00 SGTBU 50-9 50.0 41.0 52.6 66.00 83.0 14.0 8.00 135.00 SGTBU 50C-14 <2> 50.0 28.0 52.6 62.90 99.8 23.8 12.65 140.00 Spare Parts Designation SGTBN 16-2 SGTBU 16-5G SGTBU 20-5G SGTBU 20-6G SGTBU 25-5G SGTBU 25-6G SGTBU 25-8M SGTBU 25C-6 SGTBU 32-25-6G SGTBU 32-6G SGTBU 32-8M SGTBU 32C-14 SGTBU 40-6G SGTBU 40-9 SGTBU 50-9 (Optional, should be ordered separately) JS Member IMC Group SR M5X25DIN912 HW 4.0 BKU 86 SR M6X30 DIN912 HW 5.0 BKU 86 SR M6X30 DIN912 HW 5.0 BKU 100 SR M6X30 DIN912 HW 5.0 BKU 105 SR M6X30 DIN912 HW 5.0 BKU 110 SR M6X30 DIN912 HW 5.0 BKU 110 SR M6X30 DIN912 HW 5.0 BKU 110 SR M6X30 DIN912 HW 5.0 BKU 110 SR M6X30 DIN912 HW 5.0 BKU 110 SR M6X30 DIN912 HW 5.0 BKU 110 SR M6X30 DIN912 HW 5.0 SR M10X30 DIN912 HW 8.0 BKU 110 SR M6X30 DIN912 HW 5.0 BK 509 SR M8X30DIN912 HW 6.0 BK 509 SR M8X30DIN912 HW 6.0 SGCU-344 CF 343 CGF 343 CGM 343 SGTBN |
|||||
