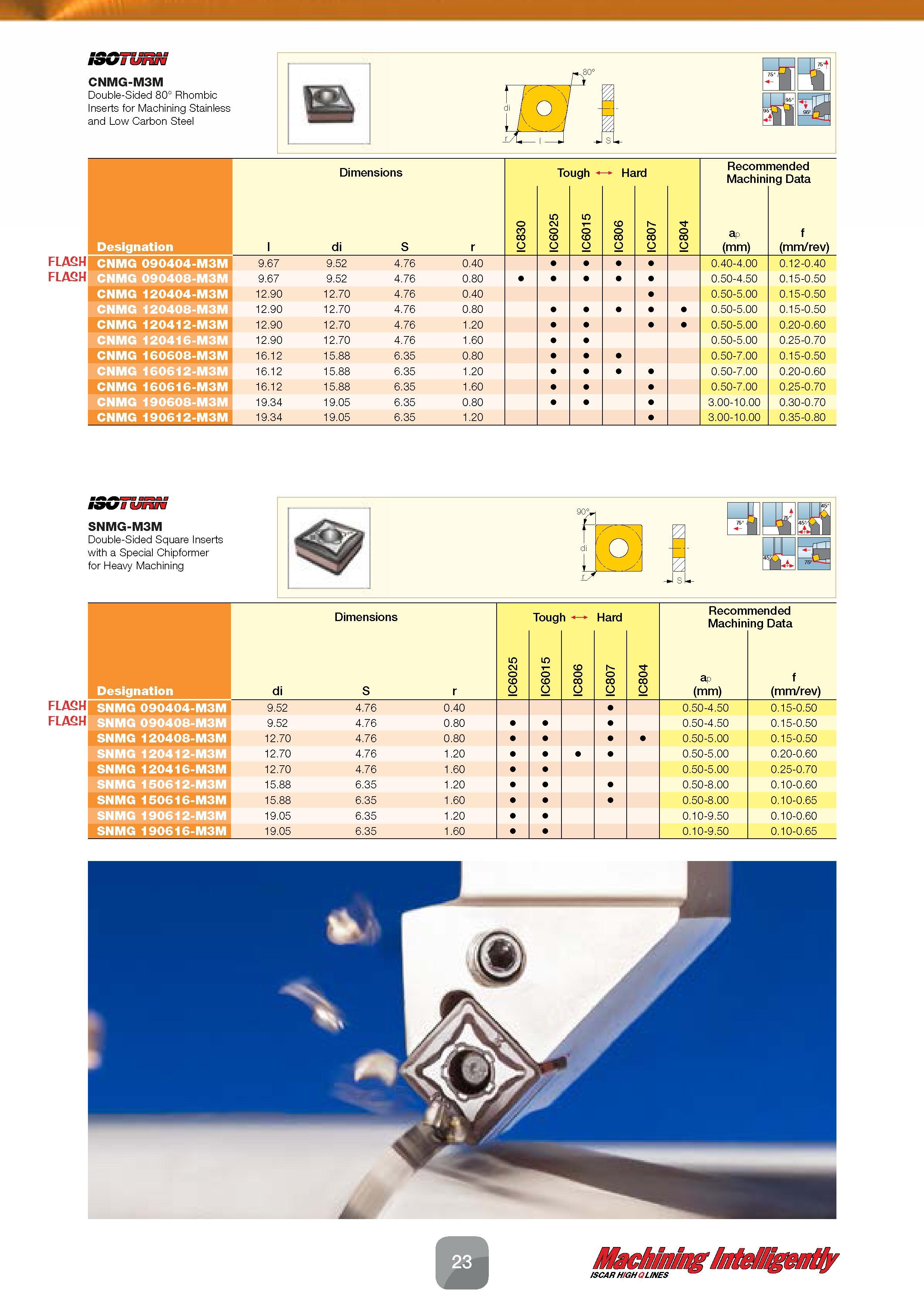

25 Каталог ISCAR 2016 Новый режущий инструмент и инструментальная оснастка Стр.23
Double-Sided 80° Rhombic Inserts CNMG-M3M for Machining Stainless and Low Carbon Steel Dimensions Recommended Machining Data Designation l di S r Double-Sided 80° Rhombic Inserts CNMG-M3M for Machining Stainless and Low Carbon Steel Dimensions Recommended Machining Data Designation l di S r IC830 IC6025 IC6015 IC806 IC807 IC804 ap (mm) f (mm/rev) CNMG 090404-M3M 9.67 9.52 4.76 0.40 0.40-4.00 0.12-0.40 CNMG 090408-M3M 9.67 9.52 4.76 0.80 0.50-4.50 0.15-0.50 CNMG 120404-M3M 12.90 12.70 4.76 0.40 0.50-5.00 0.15-0.50 CNMG 120408-M3M 12.90 12.70 4.76 0.80 0.50-5.00 0.15-0.50 CNMG 120412-M3M 12.90 12.70 4.76 1.20 0.50-5.00 0.20-0.60 CNMG 120416-M3M 12.90 12.70 4.76 1.60 0.50-5.00 0.25-0.70 CNMG 160608-M3M 16.12 15.88 6.35 0.80 0.50-7.00 0.15-0.50 CNMG 160612-M3M 16.12 15.88 6.35 1.20 0.50-7.00 0.20-0.60 CNMG 160616-M3M 16.12 15.88 6.35 1.60 0.50-7.00 0.25-0.70 CNMG 190608-M3M 19.34 19.05 6.35 0.80 3.00-10.00 0.30-0.70 CNMG 190612-M3M 19.34 19.05 6.35 1.20 3.00-10.00 0.35-0.80 FLASH SNMG-M3M Double-Sided Square Inserts with a Special Chipformer for Heavy Machining -fl I 4f JL =£ JsL- Dimensions Recommended Machining Data Designation di S r IC6025 IC6015 IC806 h- 0 8 IC 0 8 IC ap (mm) f (mm/rev) SNMG 090404-M3M 9.52 4.76 0.40 0.50-4.50 0.15-0.50 SNMG 090408-M3M 9.52 4.76 0.80 0.50-4.50 0.15-0.50 SNMG 120408-M3M 12.70 4.76 0.80 0.50-5.00 0.15-0.50 SNMG 120412-M3M 12.70 4.76 1.20 0.50-5.00 0.20-0.60 SNMG 120416-M3M 12.70 4.76 1.60 0.50-5.00 0.25-0.70 SNMG 150612-M3M 15.88 6.35 1.20 0.50-8.00 0.10-0.60 SNMG 150616-M3M 15.88 6.35 1.60 0.50-8.00 0.10-0.65 SNMG 190612-M3M 19.05 6.35 1.20 0.10-9.50 0.10-0.60 SNMG 190616-M3M 19.05 6.35 1.60 0.10-9.50 0.10-0.65 FLASH di
