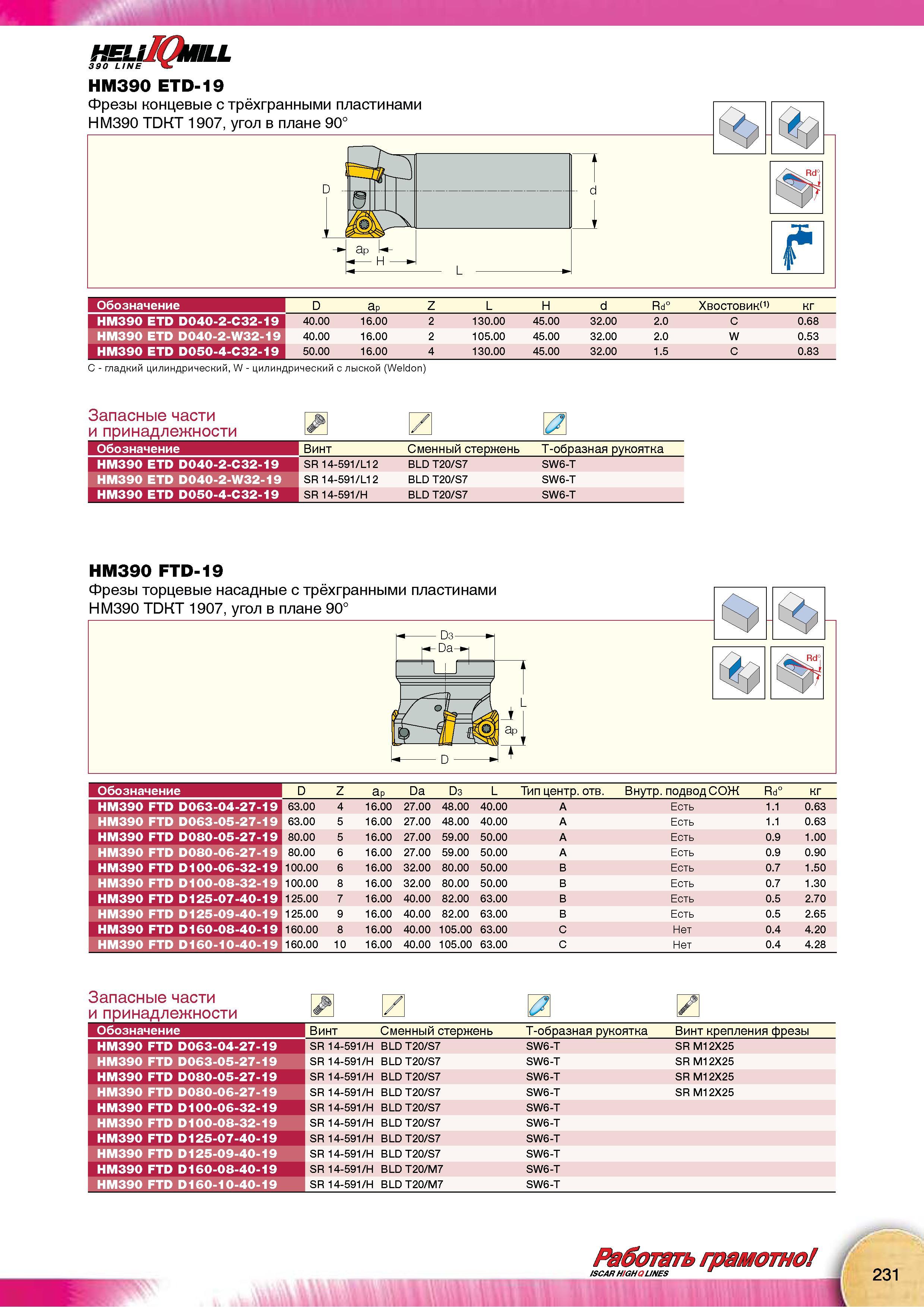

Фрезы Iscar HM390 ETD-19 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие Хвостовик 233 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.231
Фрезы Iscar HM390 ETD-19 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие Хвостовик Фрезы Iscar HM390 ETD-19 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие Хвостовик _ кг НМ390 ETD D040-2-C32-19 40.00 16.00 2 130.00 45.00 32.00 2.0 с 0.68 НМ390 ETD D040-2-W32-19 40.00 16.00 2 105.00 45.00 32.00 2.0 W 0.53 НМ390 ETD D050-4-C32-19 50.00 16.00 4 130.00 45.00 32.00 1.5 с 0.83 С - гладкий цилиндрический, W - цилиндрический с лыской (Weldon) Запасные части и принадлежности Обозначение Винт Сменный стержень Т-образная рукоятка НМ390 ETD D040-2-C32-19 SR 14-591/L12 BLD T20/S7 SW6-T НМ390 ETD D040-2-W32-19 SR 14-591/L1 2 BLD T20/S7 SW6-T НМ390 ETD D050-4-C32-19 SR 14-591/Н BLD T20/S7 SW6-T НМ390 FTD-19 Обозначение D Z Ap Da D3 L Тип центр, отв. Внутренний подвод СОЖ Rd° КГ НМ390 FTD D063-04-27-19 63.00 4 16.00 27.00 48.00 40.00 А Есть 1.1 0.63 НМ390 FTD D063-05-27-19 63.00 5 16.00 27.00 48.00 40.00 А Есть 1.1 0.63 НМ390 FTD D080-05-27-19 80.00 5 16.00 27.00 59.00 50.00 А Есть 0.9 1.00 НМ390 FTD D080-06-27-19 80.00 6 16.00 27.00 59.00 50.00 А Есть 0.9 0.90 НМ390 FTD D100-06-32-19 100.00 6 16.00 32.00 80.00 50.00 В Есть 0.7 1.50 НМ390 FTD D100-08-32-19 100.00 8 16.00 32.00 80.00 50.00 В Есть 0.7 1.30 НМ390 FTD D125-07-40-19 125.00 7 16.00 40.00 82.00 63.00 в Есть 0.5 2.70 НМ390 FTD D125-09-40-19 125.00 9 16.00 40.00 82.00 63.00 в Есть 0.5 2.65 НМ390 FTD D160-08-40-19 160.00 8 16.00 40.00 105.00 63.00 с Нет 0.4 4.20 НМ390 FTD D160-10-40-19 160.00 10 16.00 40.00 105.00 63.00 с Нет 0.4 4.28 Запасные части и принадлежности Обозначение Винт Сменный стержень Т-образная рукоятка Винт крепления фрезы НМ390 FTD D063-04-27-19 SR 14-591/Н BLD T20/S7 SW6-T SR М12Х25 НМ390 FTD D063-05-27-19 SR 14-591/Н BLD T20/S7 SW6-T SR М12Х25 НМ390 FTD D080-05-27-19 SR 14-591/Н BLD T20/S7 SW6-T SR М12Х25 НМ390 FTD D080-06-27-19 SR 14-591/Н BLD T20/S7 SW6-T SR М12Х25 НМ390 FTD D100-06-32-19 SR 14-591/Н BLD T20/S7 SW6-T НМ390 FTD D100-08-32-19 SR 14-591/Н BLD T20/S7 SW6-T НМ390 FTD D125-07-40-19 SR 14-591/Н BLD T20/S7 SW6-T НМ390 FTD D125-09-40-19 SR 14-591/Н BLD T20/S7 SW6-T НМ390 FTD D160-08-40-19 SR 14-591/Н BLD Т20/М7 SW6-T НМ390 FTD D160-10-40-19 SR 14-591/Н BLD Т20/М7 SW6-T Работать грамотно ISCAR HIGH Q LINES Mffl Обозначение D Ap Z L н d Rd°
