Фрезы Iscar HM390-07 Конкретные примеры фрезерной обработки различных обрабатываемых материалов Фрезерование уступа Каталог ISCAR 2015 Новый инструмент Стр. 230 0232 Lab2u

Обновлено 2020-06-19 05:28:57

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding ISCAR \| Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.)

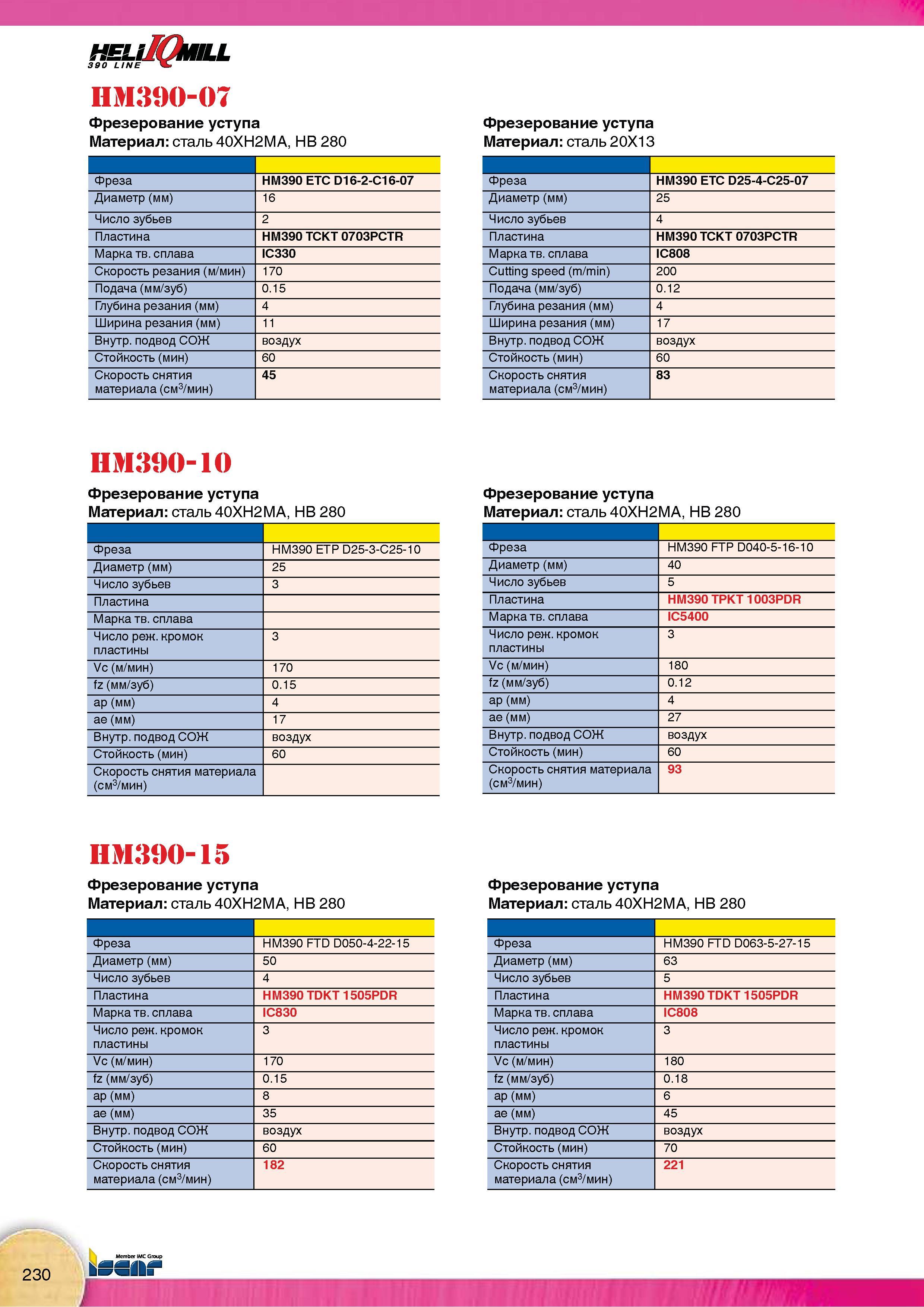

Фрезы Iscar HM390-07 Конкретные примеры фрезерной обработки различных обрабатываемых материалов Фрезерование уступа 232 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.230
Фрезы Iscar HM390-07 Конкретные примеры фрезерной обработки различных обрабатываемых материалов Фрезерование уступа Фрезы Iscar HM390-07 Конкретные примеры фрезерной обработки различных обрабатываемых материалов Фрезерование уступа _ Материал сталь 40ХН2МА, НВ 280 Фреза НМ390 ETC D16-2-C16-07 Диаметр (мм) 16 Число зубьев 2 Пластина НМ390 ТСКТ 0703PCTR Марка тв. сплава IC330 Скорость резания (м/мин) 170 Подача (мм/зуб) 0.15 Глубина резания (мм) 4 Ширина резания (мм) 11 Внутренний подвод СОЖ воздух Стойкость (мин) 60 Скорость снятия материала (см3/мин) 45 1Ш390-10 Фрезерование уступа Материал сталь 40ХН2МА, НВ 280 Фреза НМ390 ЕТР D25-3-C25-10 Диаметр (мм) 25 Число зубьев 3 Пластина Марка тв. сплава Число реж. кромок пластины 3 Vc (м/мин) 170 fz (мм/зуб) 0.15 ар (мм) 4 ае (мм) 17 Внутренний подвод СОЖ воздух Стойкость (мин) 60 Скорость снятия материала (см3/мин) 1Ш390-15 Фрезерование уступа Материал сталь 40ХН2МА, НВ 280 Фреза НМ390 FTD D050-4-22-15 Диаметр (мм) 50 Число зубьев 4 Пластина НМ390TDKT 1505PDR Марка тв. сплава IC830 Число реж. кромок пластины 3 Vc (м/мин) 170 fz (мм/зуб) 0.15 ар (мм) 8 ае (мм) 35 Внутренний подвод СОЖ воздух Стойкость (мин) 60 Скорость снятия материала (см3/мин) 182 Фрезерование уступа Материал сталь 20X13 Фреза НМ390 ETC D25-4-C25-07 Диаметр (мм) 25 Число зубьев 4 Пластина НМ390 ТСКТ 0703PCTR Марка тв. сплава IC808 Cutting speed (m/min) 200 Подача (мм/зуб) 0.12 Глубина резания (мм) 4 Ширина резания (мм) 17 Внутренний подвод СОЖ воздух Стойкость (мин) 60 Скорость снятия материала (см3/мин) 83 Фрезерование уступа Материал сталь 40ХН2МА, НВ 280 Фреза НМ390 FTP D040-5-16-10 Диаметр (мм) 40 Число зубьев 5 Пластина НМ390 ТРКТ 1003PDR Марка тв. сплава IC5400 Число реж. кромок пластины 3 Vc (м/мин) 180 fz (мм/зуб) 0.12 ар (мм) 4 ае (мм) 27 Внутренний подвод СОЖ воздух Стойкость (мин) 60 Скорость снятия материала (см3/мин) 93 Фрезерование уступа Материал сталь 40ХН2МА, НВ 280 Фреза НМ390 FTD D063-5-27-15 Диаметр (мм) 63 Число зубьев 5 Пластина НМ390TDKT1505PDR Марка тв. сплава IC808 Число реж. кромок пластины 3 Vc (м/мин) 180 fz (мм/зуб) 0.18 ар (мм) 6 ае (мм) 45 Внутренний подвод СОЖ воздух Стойкость (мин) 70 Скорость снятия материала (см3/мин) 221
