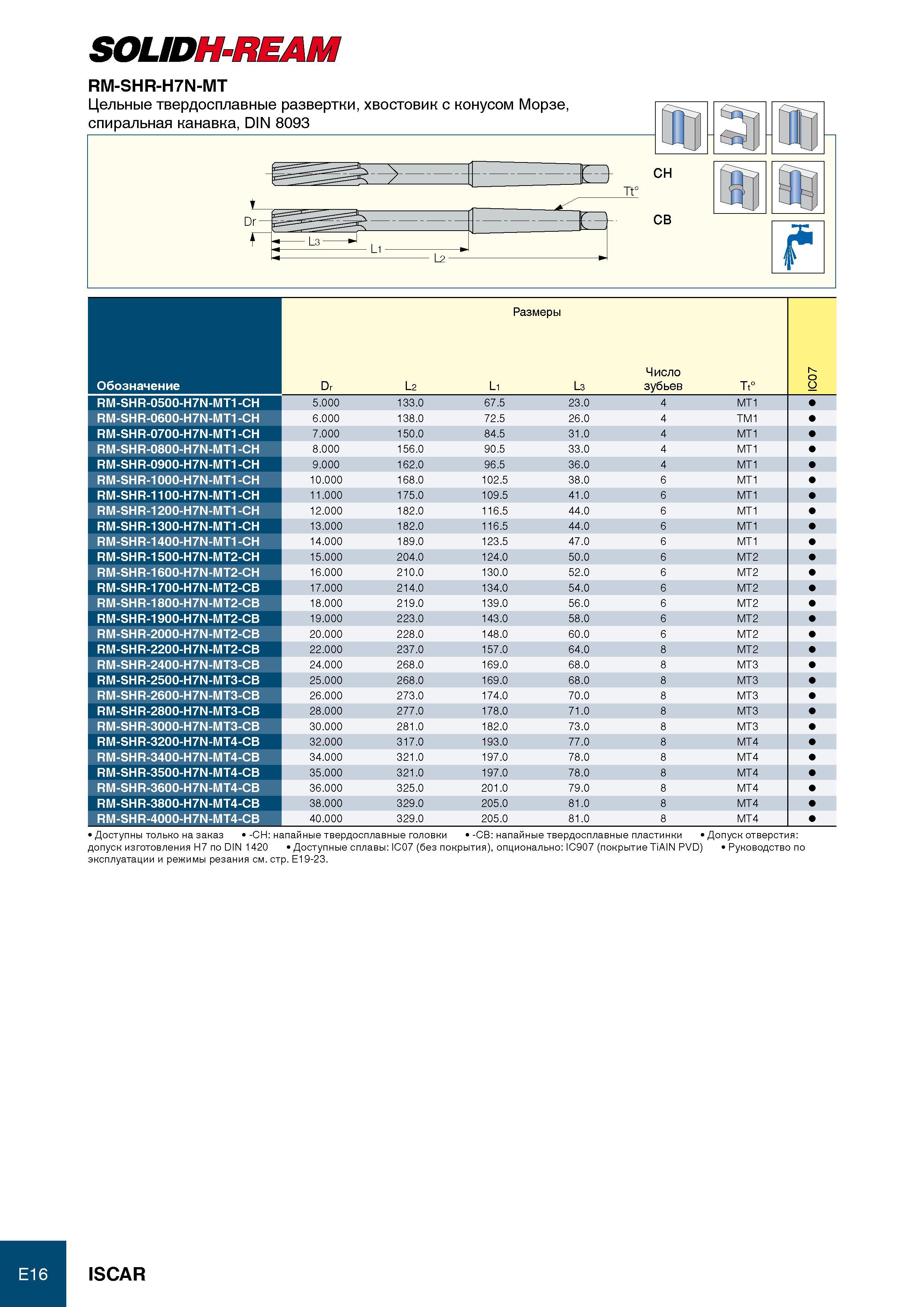

Варианты технологического применения и основные характеристики монолитных твердосплавных разверток Iscar SOLIDH-REAM RM-SHR-H7N-MT с коническим хвостовиком (к/х) тип266 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах и сплавах Стр.E16 |
|||||
Варианты технологического применения и основные характеристики монолитных твердосплавных разверток Iscar SOLIDH-REAM RM-SHR-H7N-MT с коническим хвостовиком (к/х) тип Варианты технологического применения и основные характеристики монолитных твердосплавных разверток Iscar SOLIDH-REAM RM-SHR-H7N-MT с коническим хвостовиком (к/х) типа Морзе Размеры Обозначение Число зубьев Tt° IC07 RM-SHR-0500-H7N-MT1-CH 5.000 133.0 67.5 23.0 4 MT1 RM-SHR-0600-H7N-MT1-CH 6.000 138.0 72.5 26.0 4 TM1 RM-SHR-0700-H7N-MT1-CH 7.000 150.0 84.5 31.0 4 MT1 RM-SHR-0800-H7N-MT1-CH 8.000 156.0 90.5 33.0 4 MT1 RM-SHR-0900-H7N-MT1-CH 9.000 162.0 96.5 36.0 4 MT1 RM-SHR-1000-H7N-MT1-CH 10.000 168.0 102.5 38.0 6 MT1 RM-SHR-1100-H7N-MT1-CH 11.000 175.0 109.5 41.0 6 MT1 RM-SHR-1200-H7N-MT1-CH 12.000 182.0 116.5 44.0 6 MT1 RM-SHR-1300-H7N-MT1-CH 13.000 182.0 116.5 44.0 6 MT1 RM-SHR-1400-H7N-MT1-CH 14.000 189.0 123.5 47.0 6 MT1 RM-SHR-1500-H7N-MT2-CH 15.000 204.0 124.0 50.0 6 MT2 RM-SHR-1600-H7N-MT2-CH 16.000 210.0 130.0 52.0 6 MT2 RM-SHR-1700-H7N-MT2-CB 17.000 214.0 134.0 54.0 6 MT2 RM-SHR-1800-H7N-MT2-CB 18.000 219.0 139.0 56.0 6 MT2 RM-SHR-1900-H7N-MT2-CB 19.000 223.0 143.0 58.0 6 MT2 RM-SHR-2000-H7N-MT2-CB 20.000 228.0 148.0 60.0 6 MT2 RM-SHR-2200-H7N-MT2-CB 22.000 237.0 157.0 64.0 8 MT2 RM-SHR-2400-H7N-MT3-CB 24.000 268.0 169.0 68.0 8 MT3 RM-SHR-2500-H7N-MT3-CB 25.000 268.0 169.0 68.0 8 MT3 RM-SHR-2600-H7N-MT3-CB 26.000 273.0 174.0 70.0 8 MT3 RM-SHR-2800-H7N-MT3-CB 28.000 277.0 178.0 71.0 8 MT3 RM-SHR-3000-H7N-MT3-CB 30.000 281.0 182.0 73.0 8 MT3 RM-SHR-3200-H7N-MT4-CB 32.000 317.0 193.0 77.0 8 MT4 RM-SHR-3400-H7N-MT4-CB 34.000 321.0 197.0 78.0 8 MT4 RM-SHR-3500-H7N-MT4-CB 35.000 321.0 197.0 78.0 8 MT4 RM-SHR-3600-H7N-MT4-CB 36.000 325.0 201.0 79.0 8 MT4 RM-SHR-3800-H7N-MT4-CB 38.000 329.0 205.0 81.0 8 MT4 RM-SHR-4000-H7N-MT4-CB 40.000 329.0 205.0 81.0 8 MT4 Доступны только на заказ -CH напайные твердосплавные головки -CB напайные твердосплавные пластинки Допуск отверстия допуск изготовления H7 по DIN 1420 Доступные сплавы IC07 (без покрытия), опционально IC907 (покрытие TiAlN PVD) Руководство по эксплуатации и режимы резания см. стр. E19-23. E16 ISCAR Dr L2 L1 L3 |
|||||
