Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2012 Режущий инструмент для обработки отверстий (Всего 448 стр.) |
|||||

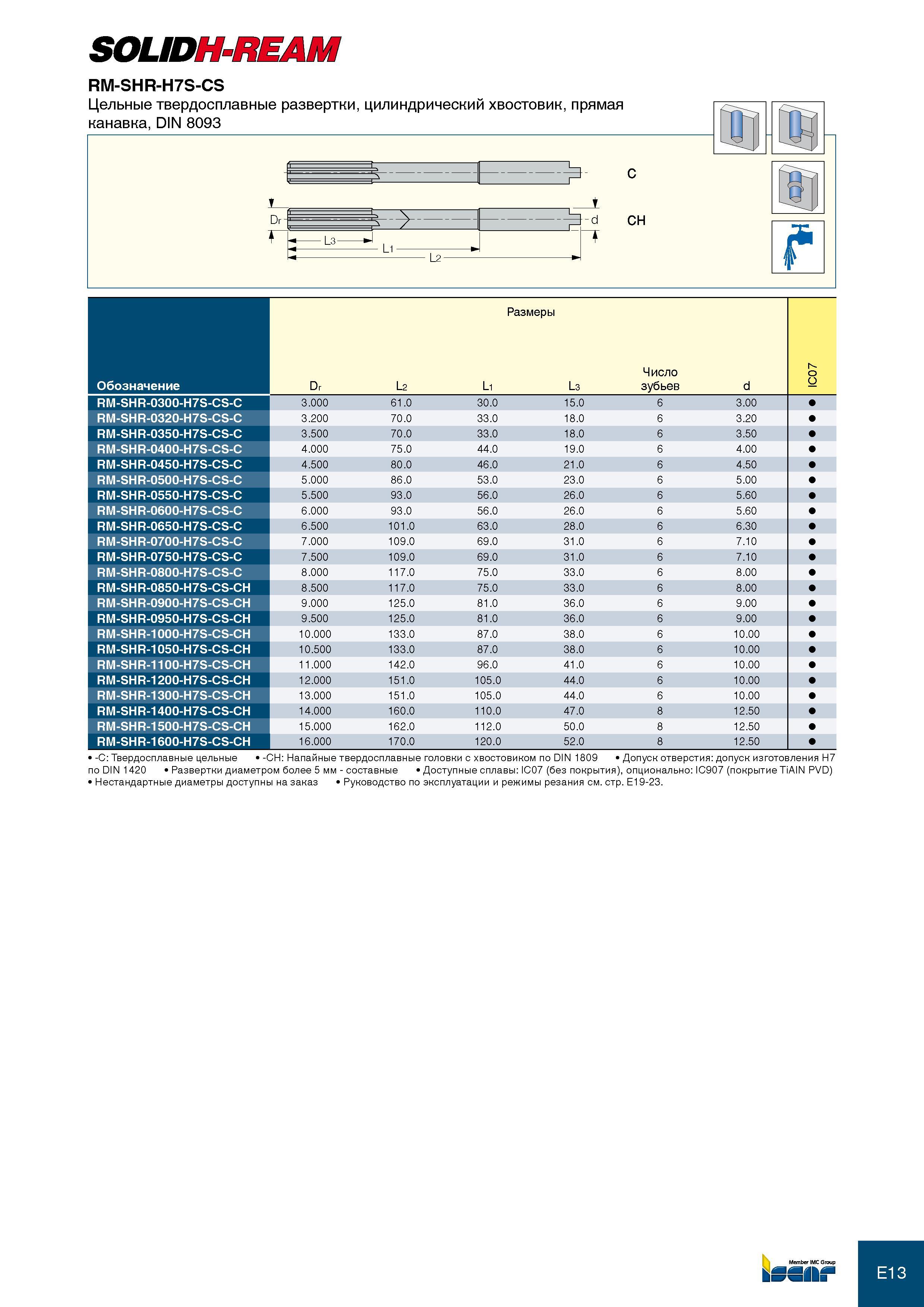

Твердосплавный осевой многолезвийный инструмент Iscar для финишной механической обработки отверстий в металле Прямозубые монолитные развертки Искар SOLIDH-REAM RM-SH263 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах и сплавах Стр.E13 |
|||||
Твердосплавный осевой многолезвийный инструмент Iscar для финишной механической обработки отверстий в металле Прямозубые монолитные развертки Искар SOLIDH-REAM RM-SH Твердосплавный осевой многолезвийный инструмент Iscar для финишной механической обработки отверстий в металле Прямозубые монолитные развертки Искар SOLIDH-REAM RM-SHR-H7S-CS Размеры Обозначение Dr L2 L1 L3 Число зубьев d IC07 RM-SHR-0300-H7S-CS-C 3.000 61.0 30.0 15.0 6 3.00 RM-SHR-0320-H7S-CS-C 3.200 70.0 33.0 18.0 6 3.20 RM-SHR-0350-H7S-CS-C 3.500 70.0 33.0 18.0 6 3.50 RM-SHR-0400-H7S-CS-C 4.000 75.0 44.0 19.0 6 4.00 RM-SHR-0450-H7S-CS-C 4.500 80.0 46.0 21.0 6 4.50 RM-SHR-0500-H7S-CS-C 5.000 86.0 53.0 23.0 6 5.00 RM-SHR-0550-H7S-CS-C 5.500 93.0 56.0 26.0 6 5.60 RM-SHR-0600-H7S-CS-C 6.000 93.0 56.0 26.0 6 5.60 RM-SHR-0650-H7S-CS-C 6.500 101.0 63.0 28.0 6 6.30 RM-SHR-0700-H7S-CS-C 7.000 109.0 69.0 31.0 6 7.10 RM-SHR-0750-H7S-CS-C 7.500 109.0 69.0 31.0 6 7.10 RM-SHR-0800-H7S-CS-C 8.000 117.0 75.0 33.0 6 8.00 RM-SHR-0850-H7S-CS-CH 8.500 117.0 75.0 33.0 6 8.00 RM-SHR-0900-H7S-CS-CH 9.000 125.0 81.0 36.0 6 9.00 RM-SHR-0950-H7S-CS-CH 9.500 125.0 81.0 36.0 6 9.00 RM-SHR-1000-H7S-CS-CH 10.000 133.0 87.0 38.0 6 10.00 RM-SHR-1050-H7S-CS-CH 10.500 133.0 87.0 38.0 6 10.00 RM-SHR-1100-H7S-CS-CH 11.000 142.0 96.0 41.0 6 10.00 RM-SHR-1200-H7S-CS-CH 12.000 151.0 105.0 44.0 6 10.00 RM-SHR-1300-H7S-CS-CH 13.000 151.0 105.0 44.0 6 10.00 RM-SHR-1400-H7S-CS-CH 14.000 160.0 110.0 47.0 8 12.50 RM-SHR-1500-H7S-CS-CH 15.000 162.0 112.0 50.0 8 12.50 RM-SHR-1600-H7S-CS-CH 16.000 170.0 120.0 52.0 8 12.50 -C Твердосплавные цельные -CH Напайные твердосплавные головки с хвостовиком по DIN 1809 Допуск отверстия допуск изготовления H7 по DIN 1420 Развертки диаметром более 5 мм - составные Доступные сплавы IC07 (без покрытия), опционально IC907 (покрытие TiAIN PVD) Нестандартные диаметры доступны на заказ Руководство по эксплуатации и режимы резания см. стр. E19-23. |
|||||
