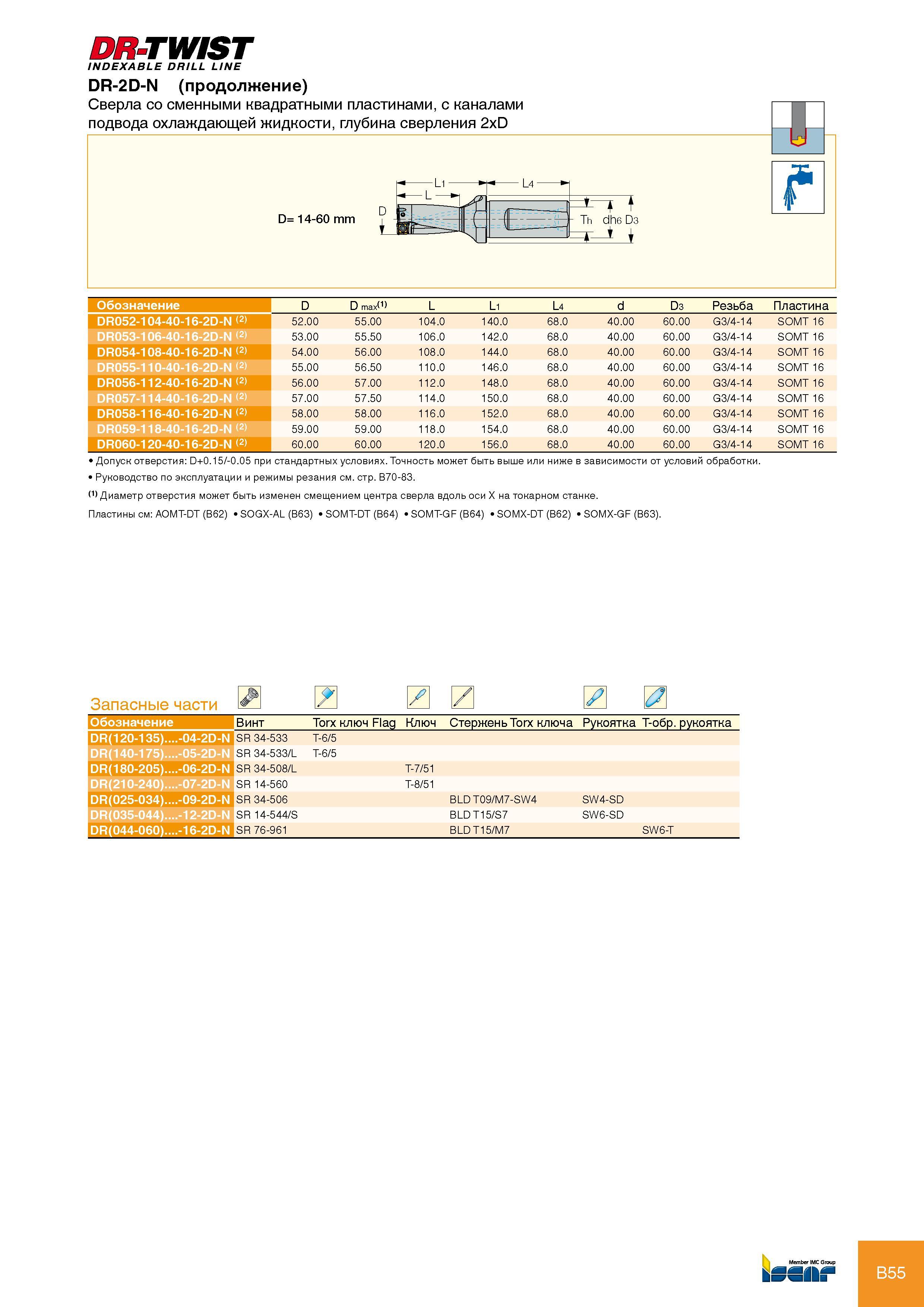

Сверла Iscar со сменными квадратными пластинами DR-TWIST INDEXABLE DRILL LINE DR-2D-N С каналами подвода охлаждающей жидкости Глубина сверления 2xD № If D= 14-60 mm

Сверла Iscar со сменными квадратными пластинами DR-TWIST INDEXABLE DRILL LINE DR-2D-N С каналами подвода охлаждающей жидкости Глубина сверления 2xD № If D= 14-60 mm Обозначение D D max(1) L Li L4 d D3 Резьба Пластина DR052-104-40-16-2D-N (2) 52.00 55.00 104.0 140.0 68.0 40.00 60.00 G3/4-14 SOMT16 DR053-106-40-16-2D-N (2) 53.00 55.50 106.0 142.0 68.0 40.00 60.00 G3/4-14 SOMT16 DR054-108-40-16-2D-N (2) 54.00 56.00 108.0 144.0 68.0 40.00 60.00 G3/4-14 SOMT16 DR055-110-40-16-2D-N (2) 55.00 56.50 110.0 146.0 68.0 40.00 60.00 G3/4-14 SOMT16 DR056-112-40-16-2D-N (2) 56.00 57.00 112.0 148.0 68.0 40.00 60.00 G3/4-14 SOMT16 DR057-114-40-16-2D-N (2) 57.00 57.50 114.0 150.0 68.0 40.00 60.00 G3/4-14 SOMT16 DR058-116-40-16-2D-N (2) 58.00 58.00 116.0 152.0 68.0 40.00 60.00 G3/4-14 SOMT16 DR059-118-40-16-2D-N (2) 59.00 59.00 118.0 154.0 68.0 40.00 60.00 G3/4-14 SOMT16 DR060-120-40-16-2D-N (2) 60.00 60.00 120.0 156.0 68.0 40.00 60.00 G3/4-14 SOMT16 Допуск отверстия D+0.15/-0.05 при стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. Руководство по эксплуатации и режимы резания см. стр. B70-83. (1) Диаметр отверстия может быть изменен смещением центра сверла вдоль оси X на токарном станке. Пластины см AOMT-DT (B62) SOGX-AL (B63) SOMT-DT (B64) SOMT-GF (B64) SOMX-DT (B62) SOMX-GF (B63). Запасные части Е Обозначение Винт Torx ключ Flag Ключ Стержень Torx ключа Рукоятка T-обр. рукоятка DR(120-135).. .-04-2D-N SR 34-533 T-6/5 DR(140-175).. .-05-2D-N SR 34-533/L T-6/5 DR(180-205).. .-06-2D-N SR 34-508/L T-7/51 DR(210-240).. .-07-2D-N SR 14-560 T-8/51 DR(025-034).. .-09-2D-N SR 34-506 BLD T09/M7-SW4 SW4-SD DR(035-044).. .-12-2D-N SR 14-544/S BLD T15/S7 SW6-SD DR(044-060).. .-16-2D-N SR 76-961 BLD T15/M7 SW6-T B55
