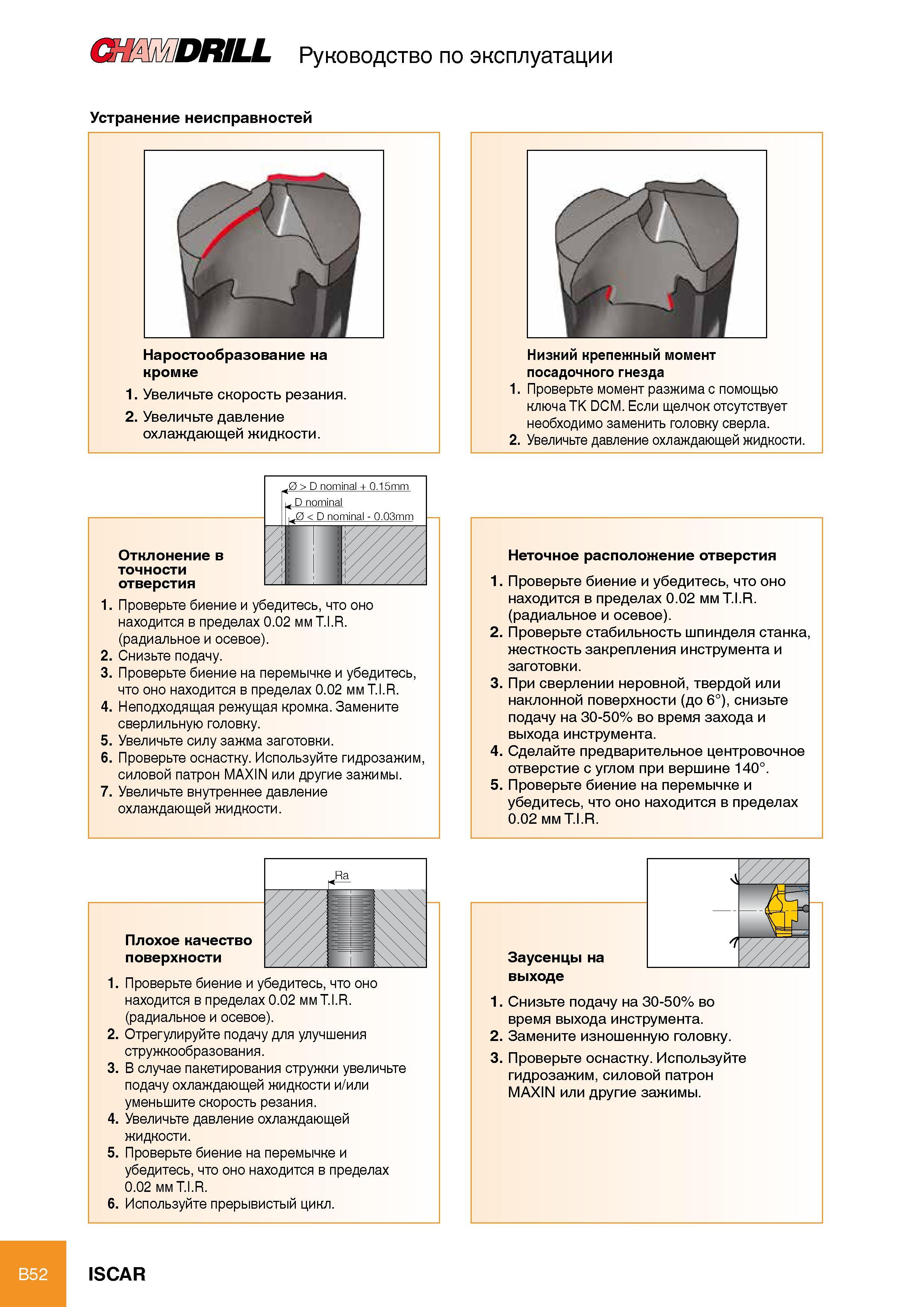

C DRILL Руководство по эксплуатации Устранение неисправностей Наростообразование на кромке 1. Увеличьте скорость резания. 2. Увеличьте давление охлаждающей жидкости. Низкий крепежный момент посадочного гнезда 1. Проверьте момент разжима с помощью ключа TK DCM. Если щелчок отсутствует необходимо заменить головку сверла. 2. Увеличьте давление охлаждающей жидкости. Отклонение в точности отверстия 1. Проверьте биение и убедитесь, что оно находится в пределах 0.02 мм T.I.R. (радиальное и осевое). 2. Снизьте подачу. 3. Проверьте биение на перемычке и убедитесь, что оно находится в пределах 0.02 мм T.I.R. 4. Неподходящая режущая кромка. Замените сверлильную головку. 5. Увеличьте силу зажма заготовки. 6. Проверьте оснастку. Используйте гидрозажим, силовой патрон MAXIN или другие зажимы. 7. Увеличьте внутреннее давление охлаждающей жидкости. Неточное расположение отверстия 1. Проверьте биение и убедитесь, что оно находится в пределах 0.02 мм T.I.R. (радиальное и осевое). 2. Проверьте стабильность шпинделя станка, жесткость закрепления инструмента и заготовки. 3. При сверлении неровной, твердой или наклонной поверхности (до 6°), снизьте подачу на 30-50% во время захода и выхода инструмента. 4. Сделайте предварительное центровочное отверстие с углом при вершине 140°. 5. Проверьте биение на перемычке и убедитесь, что оно находится в пределах 0.02 мм T.I.R. Плохое качество поверхности 1. Проверьте биение и убедитесь, что оно находится в пределах 0.02 мм T.I.R. (радиальное и осевое). 2. Отрегулируйте подачу для улучшения стружкообразования. 3. В случае пакетирования стружки увеличьте подачу охлаждающей жидкости и/или уменьшите скорость резания. 4. Увеличьте давление охлаждающей жидкости. 5. Проверьте биение на перемычке и убедитесь, что оно находится в пределах 0.02 мм T.I.R. 6. Используйте прерывистый цикл. si У / Заусенцы на п выходе 1. Снизьте подачу на 30-50% во в3ир0ве-ы5м0хяо%двыавохионвдсратермиунямсзетархтуоамд.еанта. 2. Замените изношенную головку. 2. Провертте оснастку. Используйте гидрозажим, силовой патрон MAXIN ьли другие уажимы. B52 ISCAR
