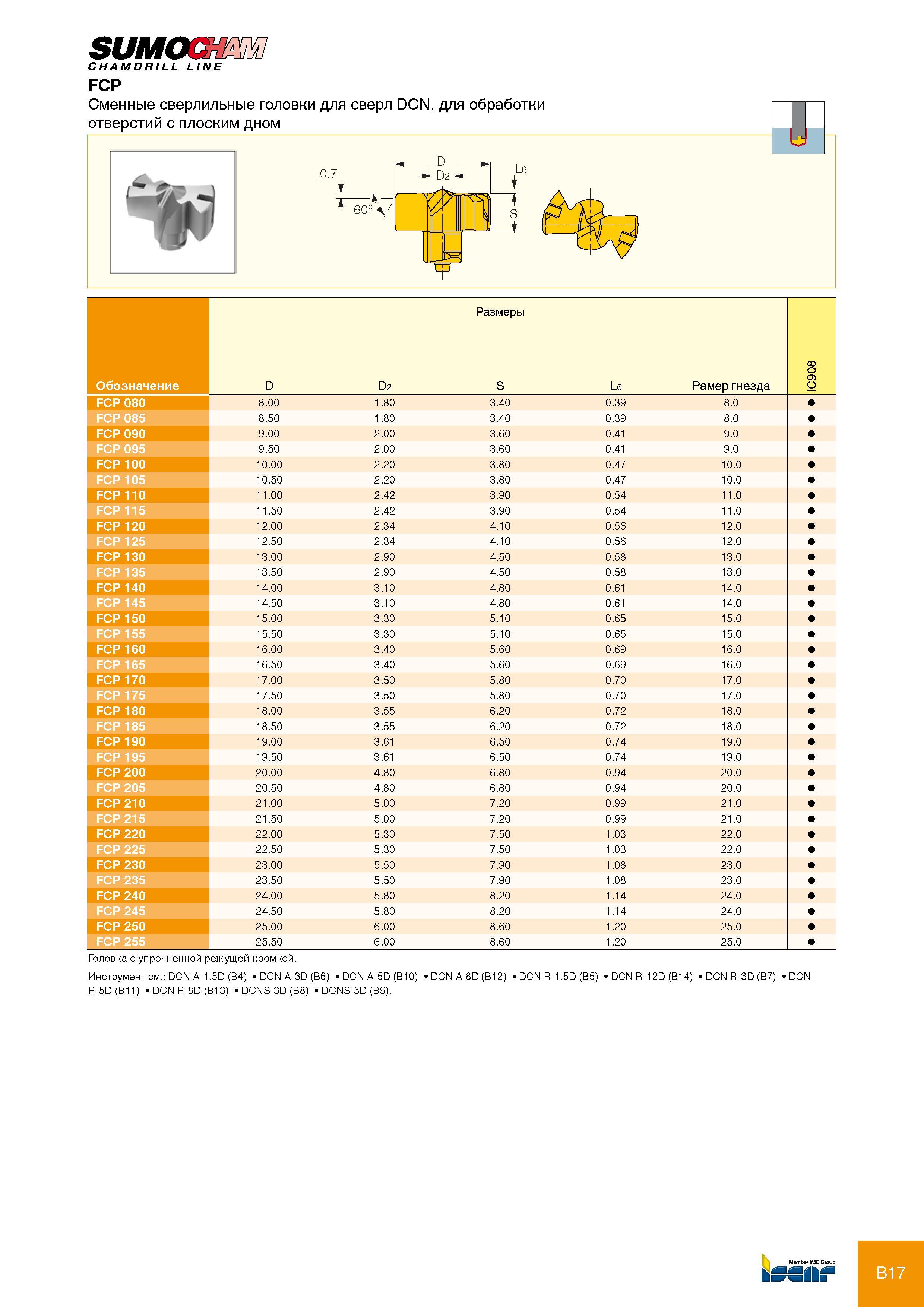

Сменные сверлильные головки Iscar SUMOCHAM CHAMDRILL LINE FCP для сверл DCN, для обработки отверстий с плоским дном № Размеры Обозначение D D2 S L6 Рамер гнезда IC90 Каталог ISCAR 2012 Обработка отверстий Стр. B17 0023 Lab2u

Обновлено 2020-04-17 14:28:52

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2012 Режущий инструмент для обработки отверстий (Всего 448 стр.)

23 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах и сплавах Стр.B17
Сменные сверлильные головки Iscar SUMOCHAM CHAMDRILL LINE FCP для сверл DCN, для обработки отверстий с плоским дном № Размеры Обозначение D D2 S L6 Рамер гнезда IC90 Сменные сверлильные головки Iscar SUMOCHAM CHAMDRILL LINE FCP для сверл DCN, для обработки отверстий с плоским дном № Размеры Обозначение D D2 S L6 Рамер гнезда IC908 FCP 080 8.00 1.80 3.40 0.39 8.0 FCP 085 8.50 1.80 3.40 0.39 8.0 FCP 090 9.00 2.00 3.60 0.41 9.0 FCP 095 9.50 2.00 3.60 0.41 9.0 FCP100 10.00 2.20 3.80 0.47 10.0 FCP105 10.50 2.20 3.80 0.47 10.0 FCP 110 11.00 2.42 3.90 0.54 11.0 FCP 115 11.50 2.42 3.90 0.54 11.0 FCP120 12.00 2.34 4.10 0.56 12.0 FCP125 12.50 2.34 4.10 0.56 12.0 FCP130 13.00 2.90 4.50 0.58 13.0 FCP135 13.50 2.90 4.50 0.58 13.0 FCP140 14.00 3.10 4.80 0.61 14.0 FCP145 14.50 3.10 4.80 0.61 14.0 FCP150 15.00 3.30 5.10 0.65 15.0 FCP155 15.50 3.30 5.10 0.65 15.0 FCP160 16.00 3.40 5.60 0.69 16.0 FCP165 16.50 3.40 5.60 0.69 16.0 FCP170 17.00 3.50 5.80 0.70 17.0 FCP175 17.50 3.50 5.80 0.70 17.0 FCP180 18.00 3.55 6.20 0.72 18.0 FCP185 18.50 3.55 6.20 0.72 18.0 FCP190 19.00 3.61 6.50 0.74 19.0 FCP195 19.50 3.61 6.50 0.74 19.0 FCP 200 20.00 4.80 6.80 0.94 20.0 FCP 205 20.50 4.80 6.80 0.94 20.0 FCP 210 21.00 5.00 7.20 0.99 21.0 FCP 215 21.50 5.00 7.20 0.99 21.0 FCP 220 22.00 5.30 7.50 1.03 22.0 FCP 225 22.50 5.30 7.50 1.03 22.0 FCP 230 23.00 5.50 7.90 1.08 23.0 FCP 235 23.50 5.50 7.90 1.08 23.0 FCP 240 24.00 5.80 8.20 1.14 24.0 FCP 245 24.50 5.80 8.20 1.14 24.0 FCP 250 25.00 6.00 8.60 1.20 25.0 FCP 255 25.50 6.00 8.60 1.20 25.0 Головка с упрочненной режущей кромкой. Инструмент см. DCN A-1.5D (B4) DCN A-3D (B6) DCN A-5D (B10) R-5D (B11) DCN R-8D (B13) DCNS-3D (B8) DCNS-5D (B9). DCN A-8D (B12) DCN R-' .5D (B5) DCN R- 12D (B14) DCN R-3D (B7) DCN B17
