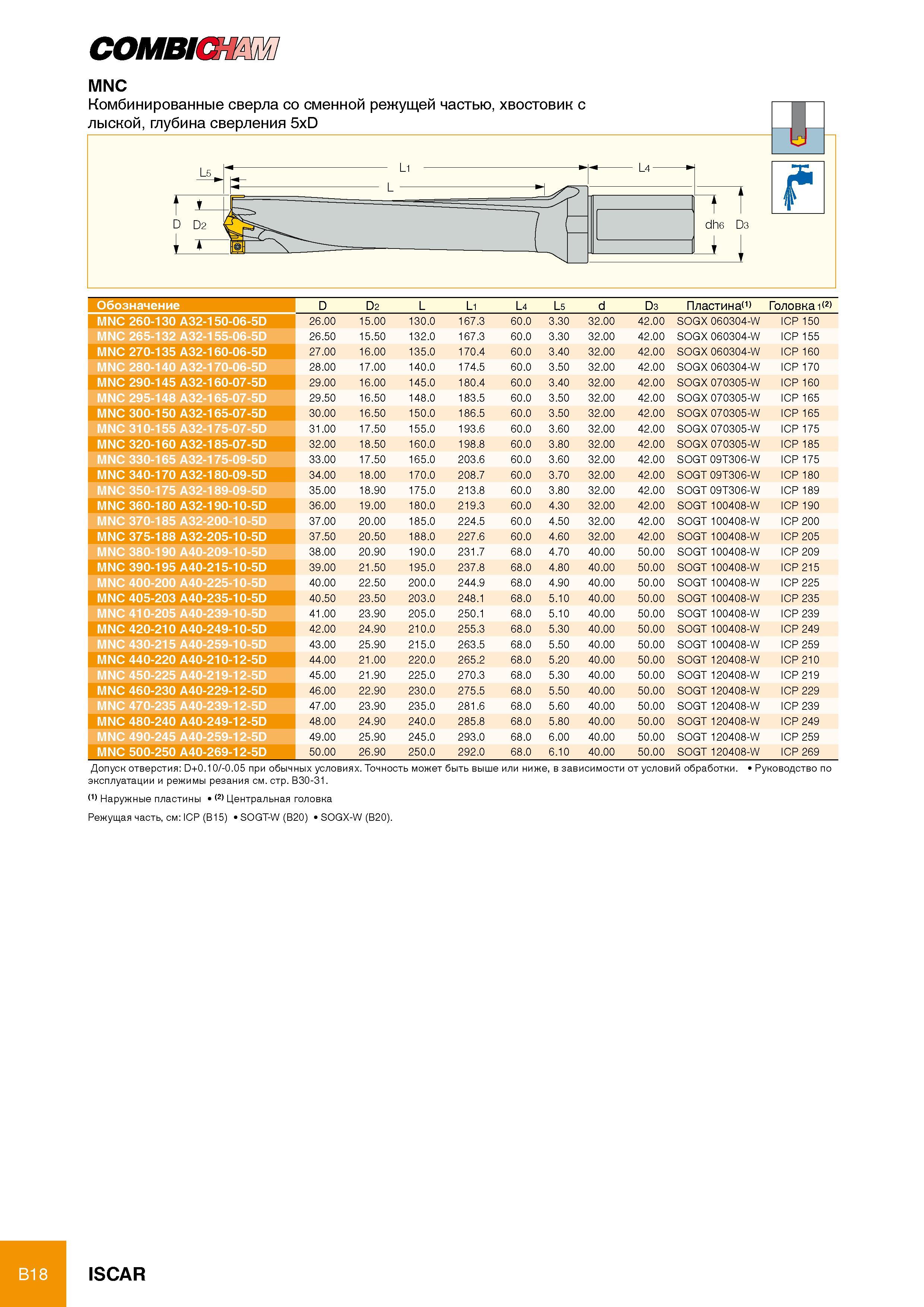

Комбинированные сверла Iscar COMBI MNC со сменной режущей частью, хвостовик с лыской Глубина сверления 5xD № D D2 dhe D3 Обозначение D D2 L L1 L4 Ls d D3 Пластина<1>

Комбинированные сверла Iscar COMBI MNC со сменной режущей частью, хвостовик с лыской Глубина сверления 5xD № D D2 dhe D3 Обозначение D D2 L L1 L4 Ls d D3 Пластина<1> Го 0 CO 1 MNC 260-130 A32-150-06-5D 26.00 15.00 130.0 167.3 60.0 3.30 32.00 42.00 SOGX 060304-W ICP 150 MNC 265-132 A32-155-06-5D 26.50 15.50 132.0 167.3 60.0 3.30 32.00 42.00 SOGX 060304-W ICP 155 MNC 270-135 A32-160-06-5D 27.00 16.00 135.0 170.4 60.0 3.40 32.00 42.00 SOGX 060304-W ICP 160 MNC 280-140 A32-170-06-5D 28.00 17.00 140.0 174.5 60.0 3.50 32.00 42.00 SOGX 060304-W ICP 170 MNC 290-145 A32-160-07-5D 29.00 16.00 145.0 180.4 60.0 3.40 32.00 42.00 SOGX 070305-W ICP 160 MNC 295-148 A32-165-07-5D 29.50 16.50 148.0 183.5 60.0 3.50 32.00 42.00 SOGX 070305-W ICP 165 MNC 300-150 A32-165-07-5D 30.00 16.50 150.0 186.5 60.0 3.50 32.00 42.00 SOGX 070305-W ICP 165 MNC 310-155 A32-175-07-5D 31.00 17.50 155.0 193.6 60.0 3.60 32.00 42.00 SOGX 070305-W ICP 175 MNC 320-160 A32-185-07-5D 32.00 18.50 160.0 198.8 60.0 3.80 32.00 42.00 SOGX 070305-W ICP 185 MNC 330-165 A32-175-09-5D 33.00 17.50 165.0 203.6 60.0 3.60 32.00 42.00 SOGT 09T306-W ICP 175 MNC 340-170 A32-180-09-5D 34.00 18.00 170.0 208.7 60.0 3.70 32.00 42.00 SOGT 09T306-W ICP 180 MNC 350-175 A32-189-09-5D 35.00 18.90 175.0 213.8 60.0 3.80 32.00 42.00 SOGT 09T306-W ICP 189 MNC 360-180 A32-190-10-5D 36.00 19.00 180.0 219.3 60.0 4.30 32.00 42.00 SOGT 100408-W ICP 190 MNC 370-185 A32-200-10-5D 37.00 20.00 185.0 224.5 60.0 4.50 32.00 42.00 SOGT 100408-W ICP 200 MNC 375-188 A32-205-10-5D 37.50 20.50 188.0 227.6 60.0 4.60 32.00 42.00 SOGT 100408-W ICP 205 MNC 380-190 A40-209-10-5D 38.00 20.90 190.0 231.7 68.0 4.70 40.00 50.00 SOGT 100408-W ICP 209 MNC 390-195 A40-215-10-5D 39.00 21.50 195.0 237.8 68.0 4.80 40.00 50.00 SOGT 100408-W ICP 215 MNC 400-200 A40-225-10-5D 40.00 22.50 200.0 244.9 68.0 4.90 40.00 50.00 SOGT 100408-W ICP 225 MNC 405-203 A40-235-10-5D 40.50 23.50 203.0 248.1 68.0 5.10 40.00 50.00 SOGT 100408-W ICP 235 MNC 410-205 A40-239-10-5D 41.00 23.90 205.0 250.1 68.0 5.10 40.00 50.00 SOGT 100408-W ICP 239 MNC 420-210 A40-249-10-5D 42.00 24.90 210.0 255.3 68.0 5.30 40.00 50.00 SOGT 100408-W ICP 249 MNC 430-215 A40-259-10-5D 43.00 25.90 215.0 263.5 68.0 5.50 40.00 50.00 SOGT 100408-W ICP 259 MNC 440-220 A40-210-12-5D 44.00 21.00 220.0 265.2 68.0 5.20 40.00 50.00 SOGT 120408-W ICP 210 MNC 450-225 A40-219-12-5D 45.00 21.90 225.0 270.3 68.0 5.30 40.00 50.00 SOGT 120408-W ICP 219 MNC 460-230 A40-229-12-5D 46.00 22.90 230.0 275.5 68.0 5.50 40.00 50.00 SOGT 120408-W ICP 229 MNC 470-235 A40-239-12-5D 47.00 23.90 235.0 281.6 68.0 5.60 40.00 50.00 SOGT 120408-W ICP 239 MNC 480-240 A40-249-12-5D 48.00 24.90 240.0 285.8 68.0 5.80 40.00 50.00 SOGT 120408-W ICP 249 MNC 490-245 A40-259-12-5D 49.00 25.90 245.0 293.0 68.0 6.00 40.00 50.00 SOGT 120408-W ICP 259 MNC 500-250 A40-269-12-5D 50.00 26.90 250.0 292.0 68.0 6.10 40.00 50.00 SOGT 120408-W ICP 269 Допуск отверстия D+0.10/-0.05 при обычных условиях. Точность может быть выше или ниже, в зависимости от условий обработки. Руководство по эксплуатации и режимы резания см. стр. B30-31. (1) Наружные пластины (2) Центральная головка Режущая часть, см ICP (B15) SOGT-W (B20) SOGX-W (B20). B18 ISCAR
