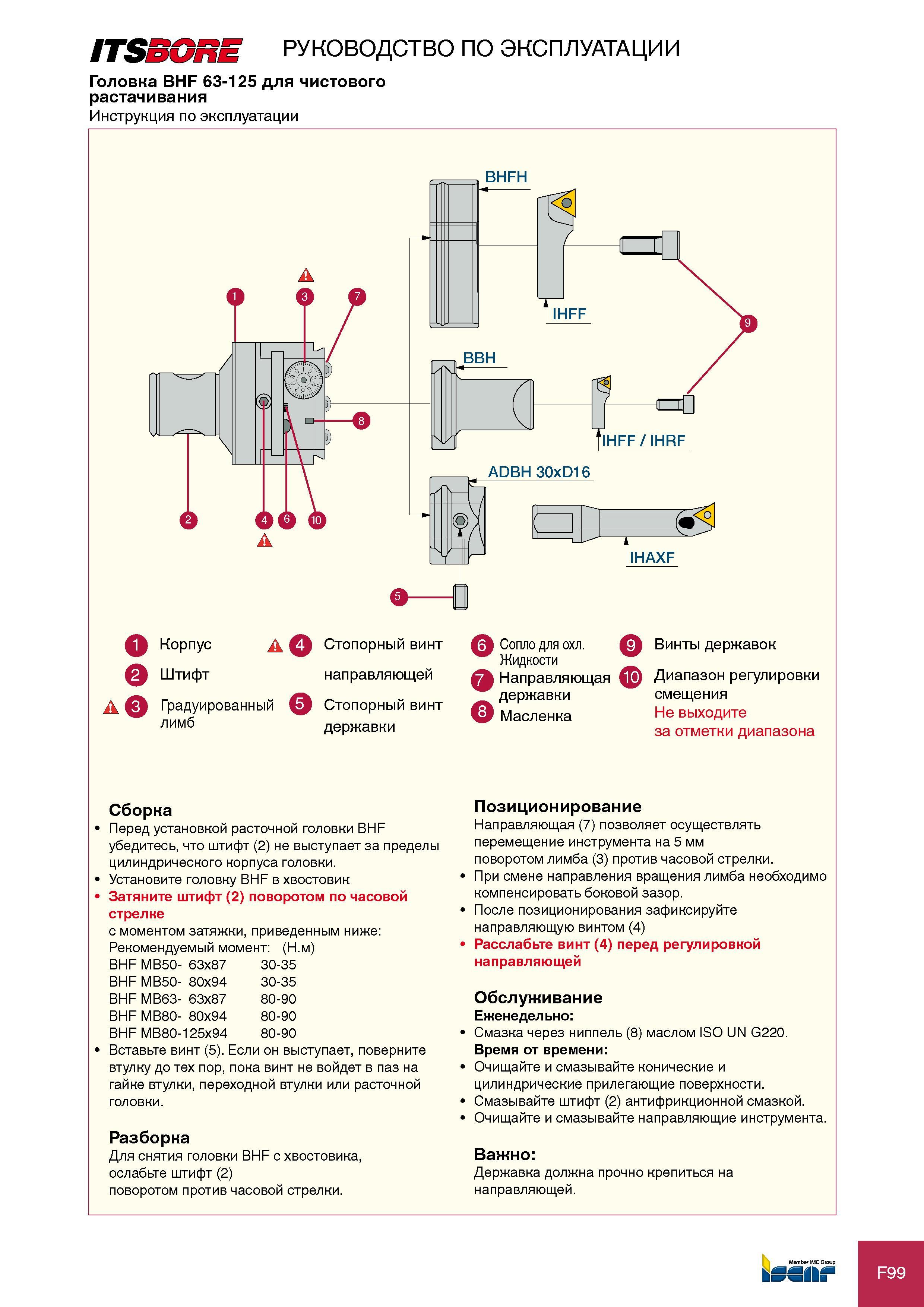

1Т85х5ш руководство по эксплуатации Головка BHF 63-125 для чистового растачивания Инструкция по эксплуатации Корпус Штифт Е О Градуированный Стопорны лимб й винт F (4 Стопорный направляющей й винт державки в Сопло для охл. Винты державок Жидкости (7 Направляющая Гф Диапазон регулировки державки смещения W Масленка Не выходите за отметки диапазона Сборка Перед установкой расточной головки BHF убедитесь, что штифт (2) не выступает за пределы цилиндрического корпуса головки. Установите головку BHF в хвостовик Затяните штифт (2) поворотом по часовой стрелке с моментом затяжки, приведенным ниже Рекомендуемый момент (Н.м) BHF MB50- 63x87 30-35 BHF MB50- 80x94 30-35 BHF MB63- 63x87 80-90 BHF MB80- 80x94 80-90 BHF MB80-125x94 80-90 Вставьте винт (5). Если он выступает, поверните втулку до тех пор, пока винт не войдет в паз на гайке втулки, переходной втулки или расточной головки. Разборка Для снятия головки BHF с хвостовика, ослабьте штифт (2) поворотом против часовой стрелки. Позиционирование Направляющая (7) позволяет осуществлять перемещение инструмента на 5 мм поворотом лимба (3) против часовой стрелки. При смене направления вращения лимба необходимо компенсировать боковой зазор. После позиционирования зафиксируйте направляющую винтом (4) Расслабьте винт (4) перед регулировкой направляющей Обслуживание Еженедельно Смазка через ниппель (8) маслом ISO UN G220. Время от времени Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. Смазывайте штифт (2) антифрикционной смазкой. Очищайте и смазывайте направляющие инструмента. Важно Державка должна прочно крепиться на направляющей. F99
