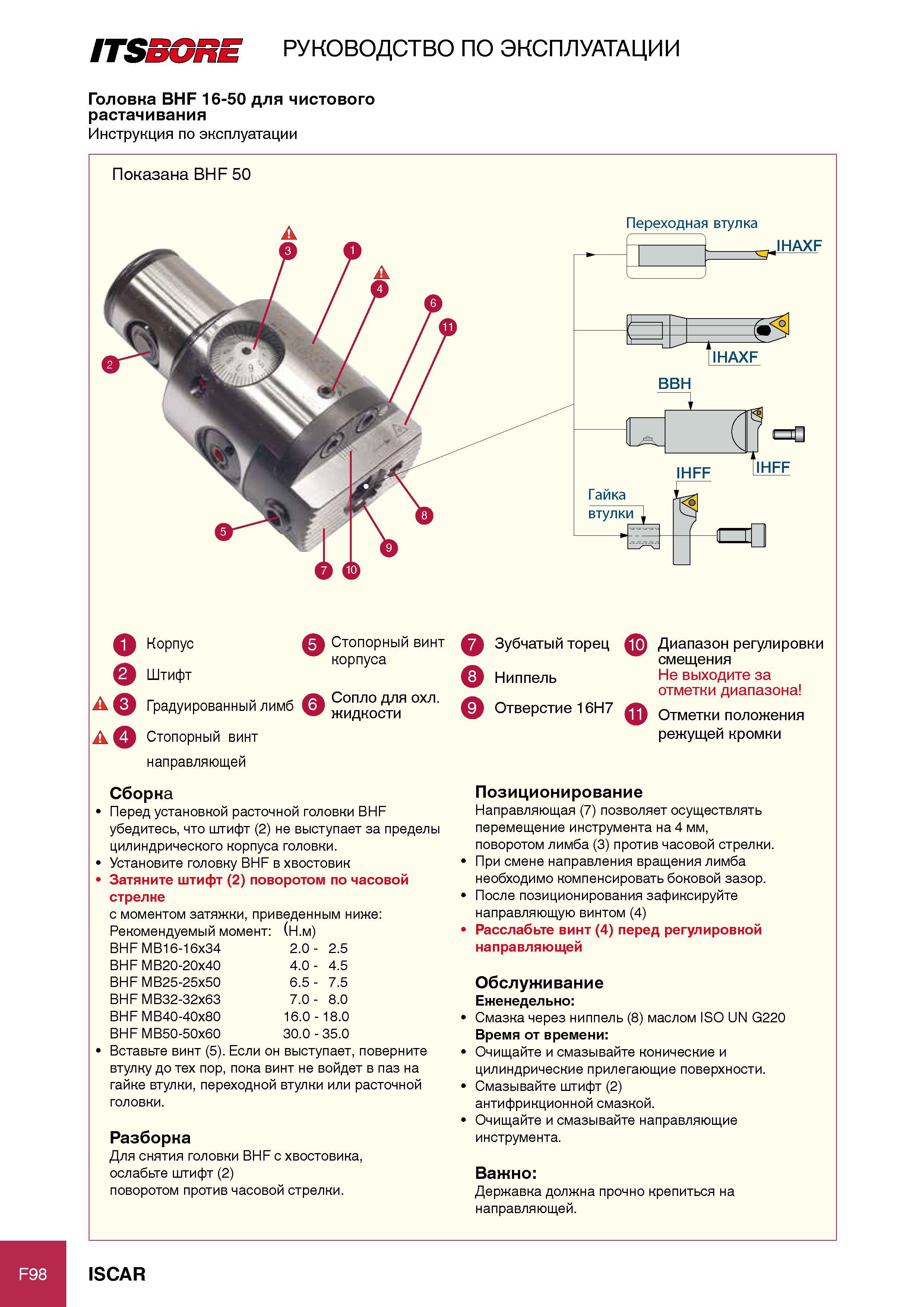

1Т85х5ш руководство по эксплуатации Головка BHF 16-50 для чистового растачивания Инструкция по эксплуатации Показана BHF 50 Переходная втулка IHAXF r. l \ 1 , V IHAXF BBH IHFF с=0 IHFF Гайка втулки S- - =0 1 Стопорный винт корпуса (2 Штифт а о градуир°ванный лимб о жидкостия охл. Jt Стопорный винт направляющей Сборка Перед установкой расточной головки BHF убедитесь, что штифт (2) не выступает за пределы цилиндрического корпуса головки. Установите головку BHF в хвостовик Затяните штифт (2) поворотом по часовой стрелке с моментом затяжки, приведенным ниже Рекомендуемый момент (Н.м) BHF MB16-16x34 2.0 - 2.5 BHF MB20-20x40 4.0 - 4.5 BHF MB25-25x50 6.5 - 7.5 BHF MB32-32x63 7.0 - 8.0 BHF MB40-40x80 16.0 - 18.0 BHF MB50-50x60 30.0 - 35.0 Вставьте винт (5). Если он выступает, поверните втулку до тех пор, пока винт не войдет в паз на гайке втулки, переходной втулки или расточной головки. разборка Для снятия головки BHF с хвостовика, ослабьте штифт (2) поворотом против часовой стрелки. Зубчатый торец Ниппель Отверстие 16H7 0 Диапазон регулировки смещения Не выходите за отметки диапазона LJ отметки положения режущей кромки Позиционирование Направляющая (7) позволяет осуществлять перемещение инструмента на 4 мм, поворотом лимба (3) против часовой стрелки. При смене направления вращения лимба необходимо компенсировать боковой зазор. После позиционирования зафиксируйте направляющую винтом (4) расслабьте винт (4) перед регулировкой направляющей обслуживание еженедельно Смазка через ниппель (8) маслом ISO UN G220 время от времени Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. Смазывайте штифт (2) антифрикционной смазкой. Очищайте и смазывайте направляющие инструмента. важно Державка должна прочно крепиться на направляющей. F98 ISCAR
