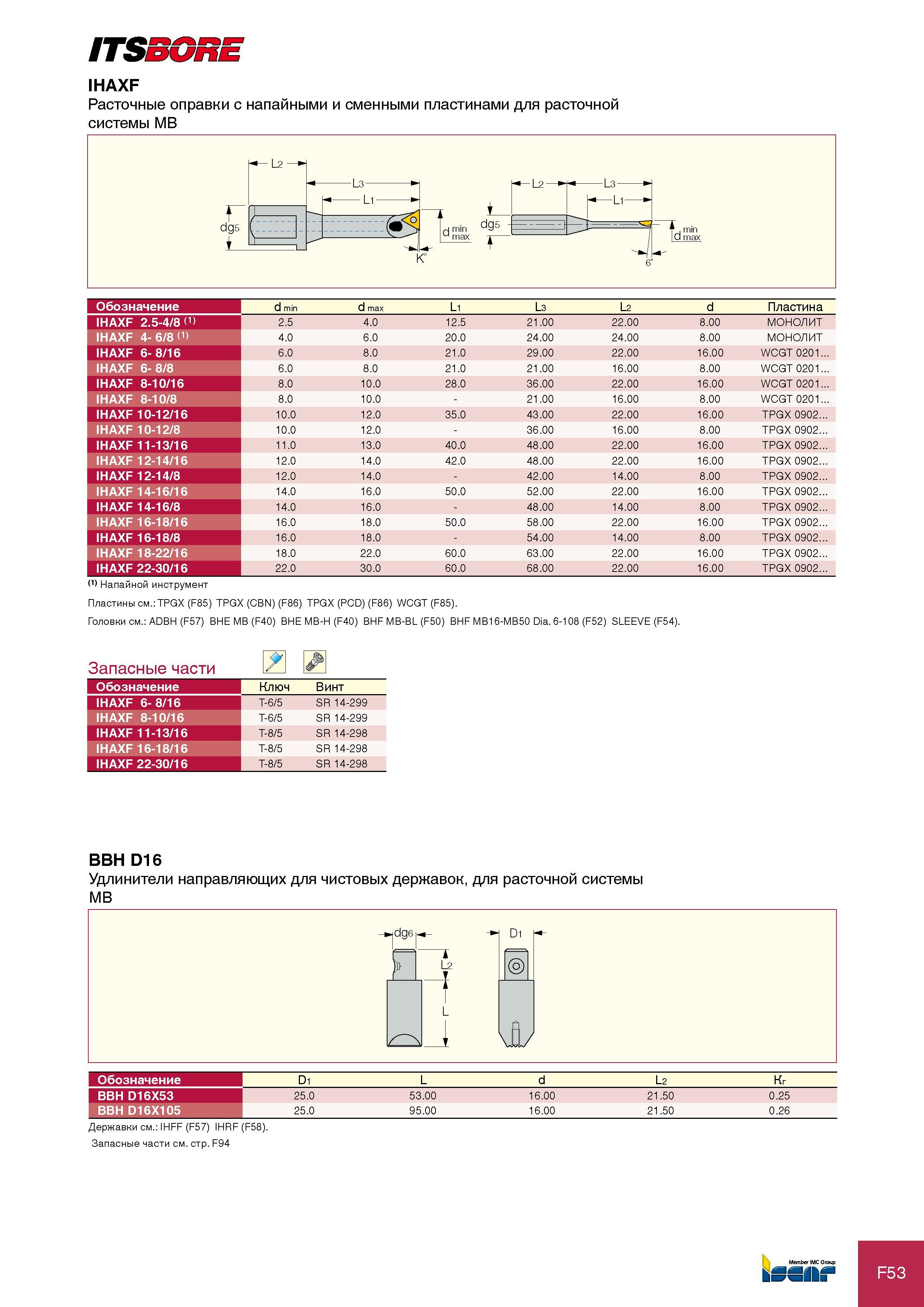

ITSBORE IHAXF Расточные оправки с напайными и сменными пластинами для расточной системы MB Обозначение d min d max L1 L3 L2 d Пластина IHAXF 2.5-4/8 (1) 2.5 4.0 12.5 21.00 22.00 8.00 МОНОЛИТ IHAXF 4- 6/8 <1) 4.0 6.0 20.0 24.00 24.00 8.00 МОНОЛИТ IHAXF 6- 8/16 6.0 8.0 21.0 29.00 22.00 16.00 WCGT 0201 IHAXF 6- 8/8 6.0 8.0 21.0 21.00 16.00 8.00 WCGT 0201 IHAXF 8-10/16 8.0 10.0 28.0 36.00 22.00 16.00 WCGT 0201 IHAXF 8-10/8 8.0 10.0 - 21.00 16.00 8.00 WCGT 0201 IHAXF 10-12/16 10.0 12.0 35.0 43.00 22.00 16.00 TPGX 0902 IHAXF 10-12/8 10.0 12.0 - 36.00 16.00 8.00 TPGX 0902 IHAXF 11-13/16 11.0 13.0 40.0 48.00 22.00 16.00 TPGX 0902 IHAXF 12-14/16 12.0 14.0 42.0 48.00 22.00 16.00 TPGX 0902 IHAXF 12-14/8 12.0 14.0 - 42.00 14.00 8.00 TPGX 0902 IHAXF 14-16/16 14.0 16.0 50.0 52.00 22.00 16.00 TPGX 0902 IHAXF 14-16/8 14.0 16.0 - 48.00 14.00 8.00 TPGX 0902 IHAXF 16-18/16 16.0 18.0 50.0 58.00 22.00 16.00 TPGX 0902 IHAXF 16-18/8 16.0 18.0 - 54.00 14.00 8.00 TPGX 0902 IHAXF 18-22/16 18.0 22.0 60.0 63.00 22.00 16.00 TPGX 0902 IHAXF 22-30/16 22.0 30.0 60.0 68.00 22.00 16.00 TPGX 0902 (1) Напайной инструмент Пластины см. TPGX (F85) TPGX (CBN) (F86) TPGX (PCD) (F86) WCGT (F85). Головки см. ADBH (F57) BHE MB (F40) BHE MB-H (F40) BHF MB-BL (F50) BHF MB16-MB50 Dia. 6-108 (F52) SLEEVE (F54). Запасные части Обозначение Ключ Винт IHAXF 6- 8/16 T-6/5 SR 14-299 IHAXF 8-10/16 T-6/5 SR 14-299 IHAXF 11-13/16 T-8/5 SR 14-298 IHAXF 16-18/16 T-8/5 SR 14-298 IHAXF 22-30/16 T-8/5 SR 14-298 BBH D16 Удлинители направляющих для чистовых державок, для расточной системы MB Обозначение BBH D16X53 BBH D16X105 D1 L d L2 Кг 25.0 53.00 16.00 21.50 0.25 25.0 95.00 16.00 21.50 0.26 Державки см. IHFF (F57) IHRF (F58). Запасные части см. стр. F94 F53
