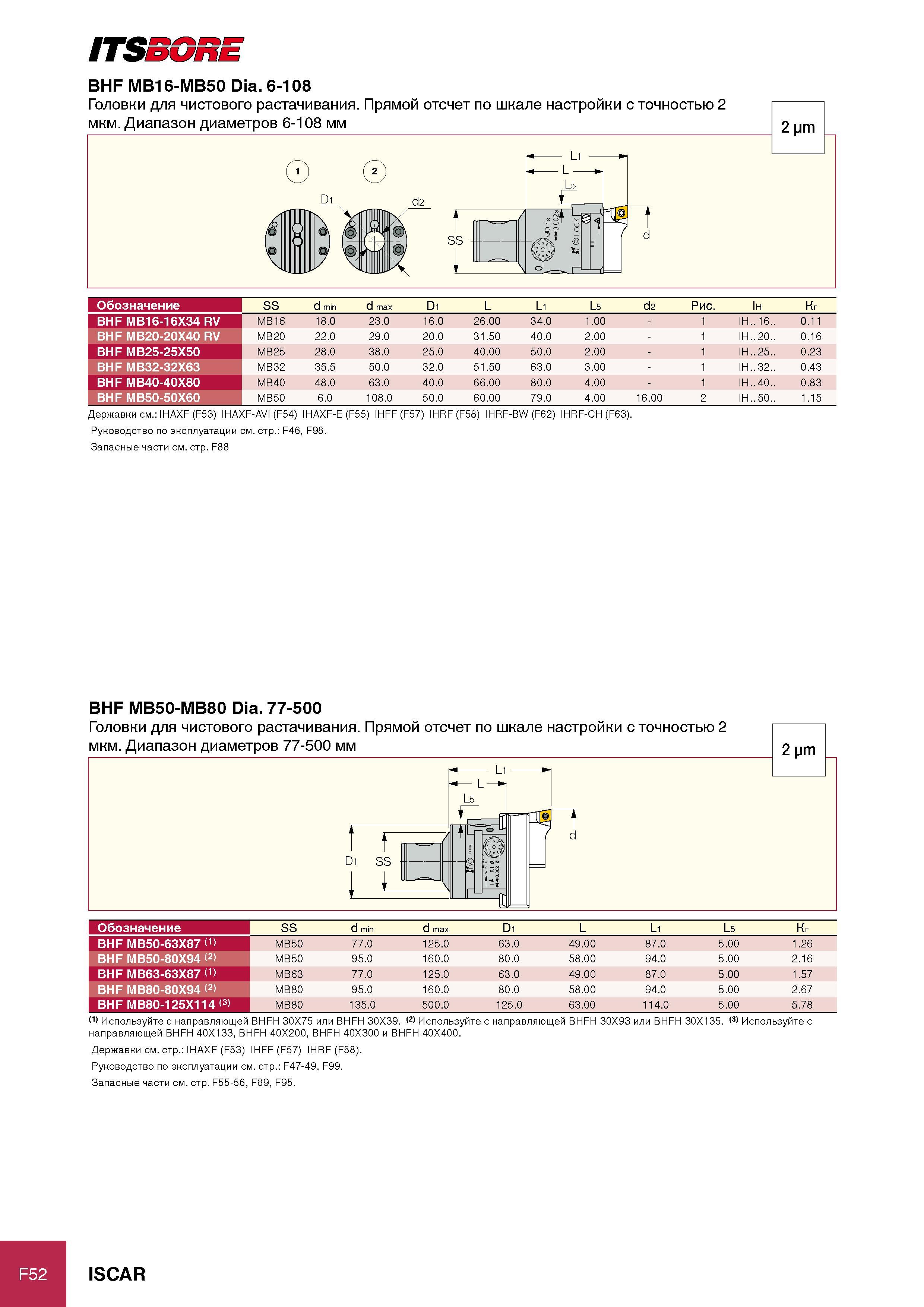

ITSBORE BHF MB16-MB50 Dia. 6-108 Обозначение SS d min d max D1 L L1 L5 d2 Рис. Ih Кг BHF MB16-16X34 RV MB16 18.0 23.0 16.0 26.00 34.0 1.00 - 1 IH.. 16.. 0.11 BHF MB20-20X40 RV MB20 22.0 29.0 20.0 31.50 40.0 2.00 -1 IH.. 20.. 0.16 BHF MB25-25X50 MB25 28.0 38.0 25.0 40.00 50.0 2.00 -1 IH.. 25.. 0.23 BHF MB32-32X63 MB32 35.5 50.0 32.0 51.50 63.0 3.00 -1 IH.. 32.. 0.43 BHF MB40-40X80 MB40 48.0 63.0 40.0 66.00 80.0 4.00 -1 IH.. 40.. 0.83 BHF MB50-50X60 MB50 6.0 108.0 50.0 60.00 79.0 4.00 16.00 2 IH.. 50.. 1.15 Державки см. IHAXF (F53) IHAXF-AVI (F54) IHAXF-E (F55) IHFF (F57) IHRF (F58) IHRF-BW (F62) IHRF-CH (F63). Руководство по эксплуатации см. стр. F46, F98. Запасные части см. стр. F88 BHF MB50-MB80 Dia. 77-500 Головки для чистового растачивания. Прямой отсчет по шкале настройки с точностью 2 мкм. Диапазон диаметров 77-500 мм ГГ Di SS LJ L5 M Обозначение SS d min d max D1 L L1 Ls Кг BHF MB50-63X87 (1) MB50 77.0 125.0 63.0 49.00 87.0 5.00 1.26 BHF MB50-80X94 <2> MB50 95.0 160.0 80.0 58.00 94.0 5.00 2.16 BHF MB63-63X87 (1) MB63 77.0 125.0 63.0 49.00 87.0 5.00 1.57 BHF MB80-80X94 <2> MB80 95.0 160.0 80.0 58.00 94.0 5.00 2.67 BHF MB80-125X114 <3> MB80 135.0 500.0 125.0 63.00 114.0 5.00 5.78 Используйте с направляющей BHFH 30X75 или BHFH 30X39. Используйте с направляющей BHFH 30X93 или BHFH 30X135. Используйте с направляющей BHFH 40X133, BHFH 40X200, BHFH 40X300 и BHFH 40X400. Державки см. стр. IHAXF (F53) IHFF (F57) IHRF (F58). Руководство по эксплуатации см. стр. F47-49, F99. Запасные части см. стр. F55-56, F89, F95. L F52 ISCAR
