258 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.E8

Каталог ISCAR 2012 Обработка отверстий Стр. E8 0258 Lab2u

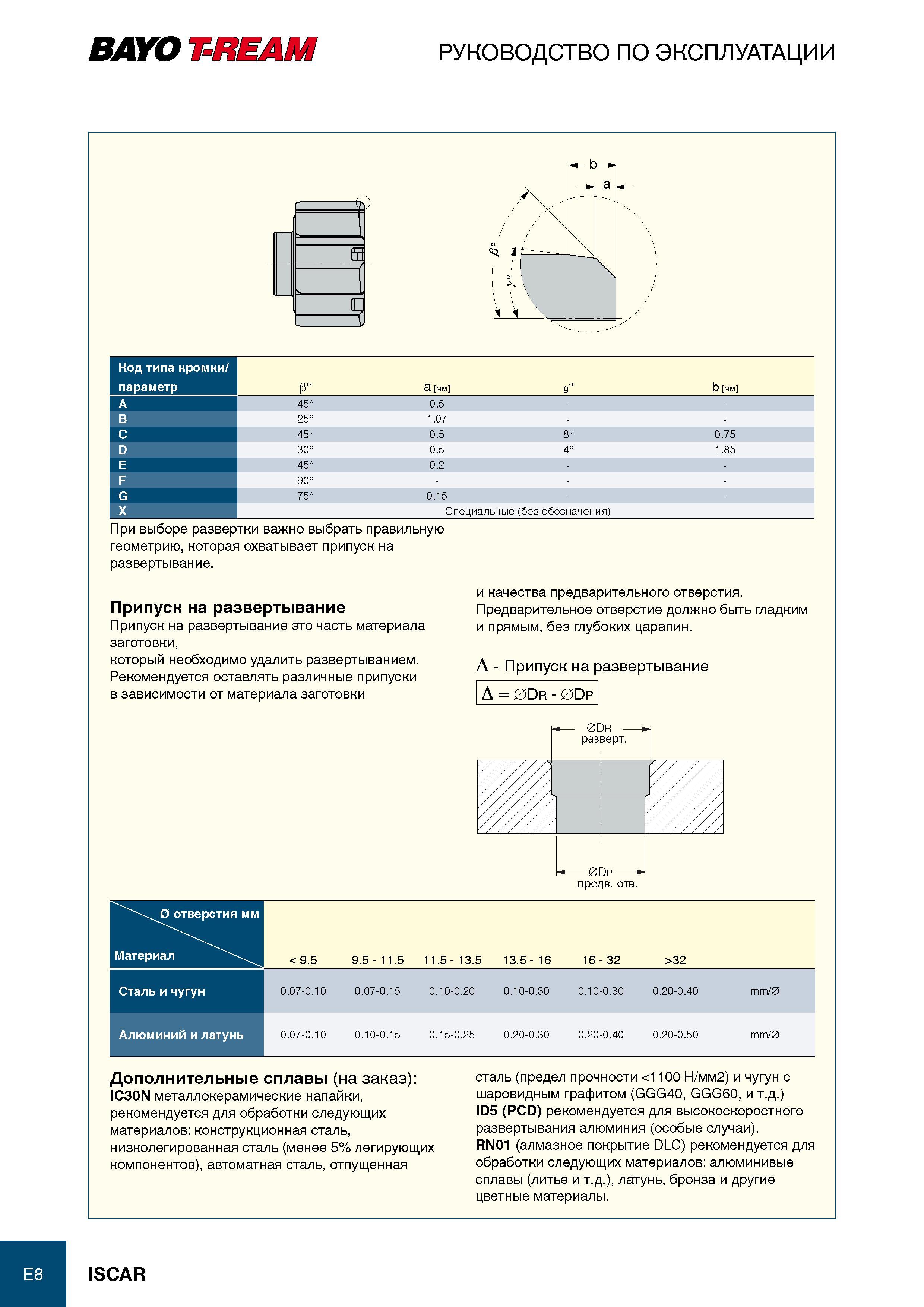

BAYO T-REAM РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ а 3 код типа кромки/ параметр в° а мм g° b мм A 45° 0.5 B 25° 1.07 C 45° 0.5 8° 0.75 D 30° 0.5 4° 1.85 E 45° 0.2 F 90° - G 75° 0.15 X Специальные (без обозначения) При выборе развертки важно выбрать правильную геометрию, которая охватывает припуск на развертывание. Припуск на развертывание Припуск на развертывание это часть материала заготовки, который необходимо удалить развертыванием. Рекомендуется оставлять различные припуски в зависимости от материала заготовки и качества предварительного отверстия. Предварительное отверстие должно быть гладким и прямым, без глубоких царапин. А - Припуск на развертывание А = 0Dr - 0Dp ч 0D раз )R верт. 1 1 0DP предв. отв. отверстия мм Материал < 9.5 9.5 - 11.5 11.5 - 13.5 13.5 - 16 16 - 32 >32 Сталь и чугун 0.07-0.10 0.07-0.15 0.10-0.20 0.10-0.30 0.10-0.30 0.20-0.40 mm/0 Алюминий и латунь 0.07-0.10 0.10-0.15 0.15-0.25 0.20-0.30 0.20-0.40 0.20-0.50 mm/0 Дополнительные сплавы (на заказ) IC30N металлокерамические напайки, рекомендуется для обработки следующих материалов конструкционная сталь, низколегированная сталь (менее 5% легирующих компонентов), автоматная сталь, отпущенная сталь (предел прочности <1100 Н/мм2) и чугун с шаровидным графитом (GGG40, GGG60, и т.д.) ID5 (PCD) рекомендуется для высокоскоростного развертывания алюминия (особые случаи). RN01 (алмазное покрытие DLC) рекомендуется для обработки следующих материалов алюминивые сплавы (литье и т.д.), латунь, бронза и другие цветные материалы. E8 ISCAR
