Иллюстрированное описание первоначальной сборки машинных разверток Iscar BAYO T-REAM со сменными режущими твердосплавными головками Очистите гнездо хвостовика (рис 1

Иллюстрированное описание первоначальной сборки машинных разверток Iscar BAYO T-REAM со сменными режущими твердосплавными головками Очистите гнездо хвостовика (рис 1

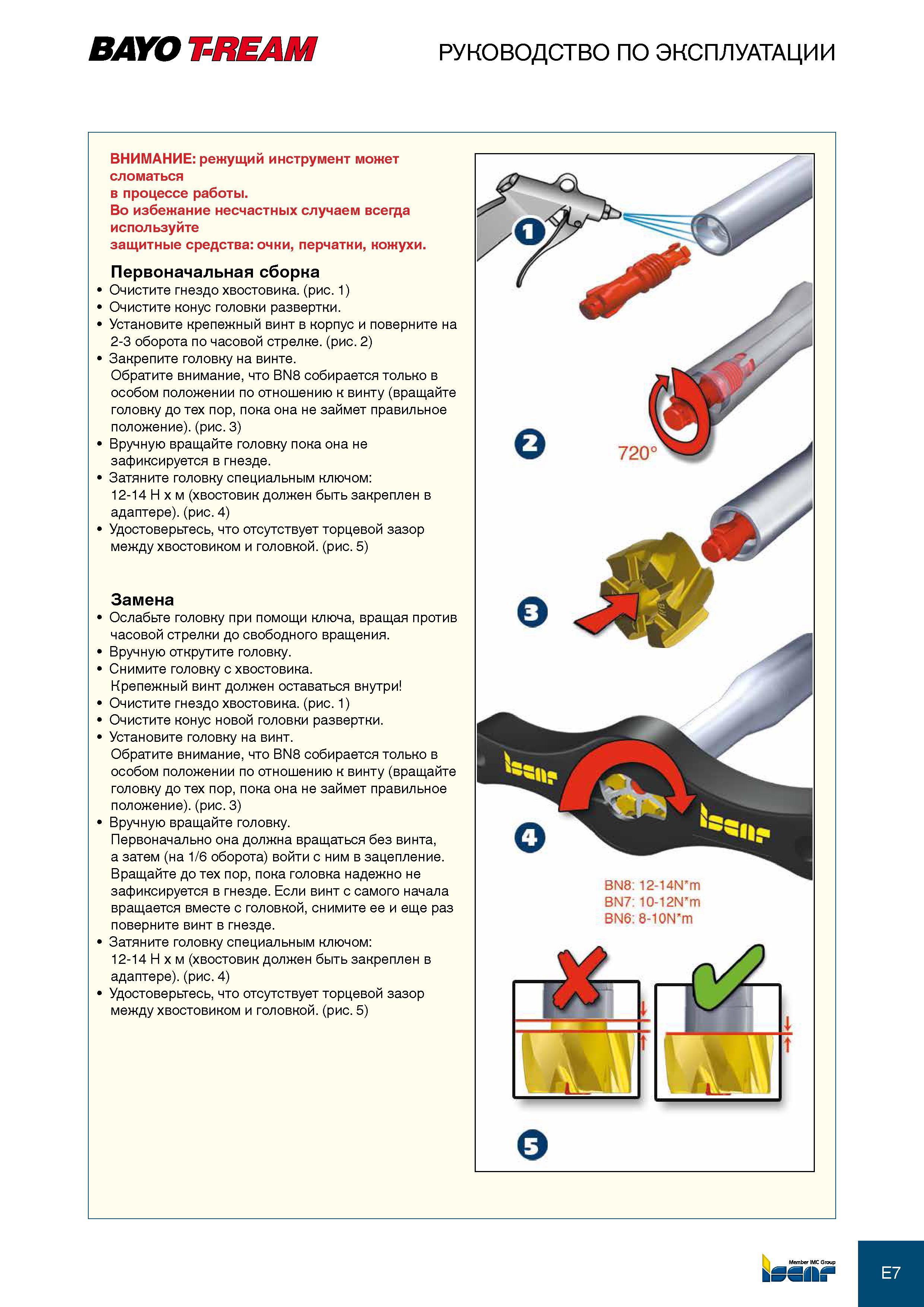

Иллюстрированное описание первоначальной сборки машинных разверток Iscar BAYO T-REAM со сменными режущими твердосплавными головками Очистите гнездо хвостовика. (рис. 1) Очистите конус головки развертки. Установите крепежный винт в корпус и поверните на 2-3 оборота по часовой стрелке. (рис. 2) Закрепите головку на винте. Обратите внимание, что BN8 собирается только в особом положении по отношению к винту (вращайте головку до тех пор, пока она не займет правильное положение). (рис. 3) Вручную вращайте головку пока она не зафиксируется в гнезде. Затяните головку специальным ключом 12-14 Н х м (хвостовик должен быть закреплен в адаптере). (рис. 4) Удостоверьтесь, что отсутствует торцевой зазор между хвостовиком и головкой. (рис. 5) замена Ослабьте головку при помощи ключа, вращая против часовой стрелки до свободного вращения. Вручную открутите головку. Снимите головку с хвостовика. Крепежный винт должен оставаться внутри Очистите гнездо хвостовика. (рис. 1) Очистите конус новой головки развертки. Установите головку на винт. Обратите внимание, что BN8 собирается только в особом положении по отношению к винту (вращайте головку до тех пор, пока она не займет правильное положение). (рис. 3) Вручную вращайте головку. Первоначально она должна вращаться без винта, а затем (на 1/6 оборота) войти с ним в зацепление. Вращайте до тех пор, пока головка надежно не зафиксируется в гнезде. Если винт с самого начала вращается вместе с головкой, снимите ее и еще раз поверните винт в гнезде. Затяните головку специальным ключом 12-14 Н х м (хвостовик должен быть закреплен в адаптере). (рис. 4) Удостоверьтесь, что отсутствует торцевой зазор между хвостовиком и головкой. (рис. 5) E7 BAYO T-REAM РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВНИМАНИЕ режущий инструмент может сломаться в процессе работы. Во избежание несчастных случаем всегда используйте защитные средства очки, перчатки, кожухи.
