277 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.E27

Каталог ISCAR 2012 Обработка отверстий Стр. E27 0277 Lab2u

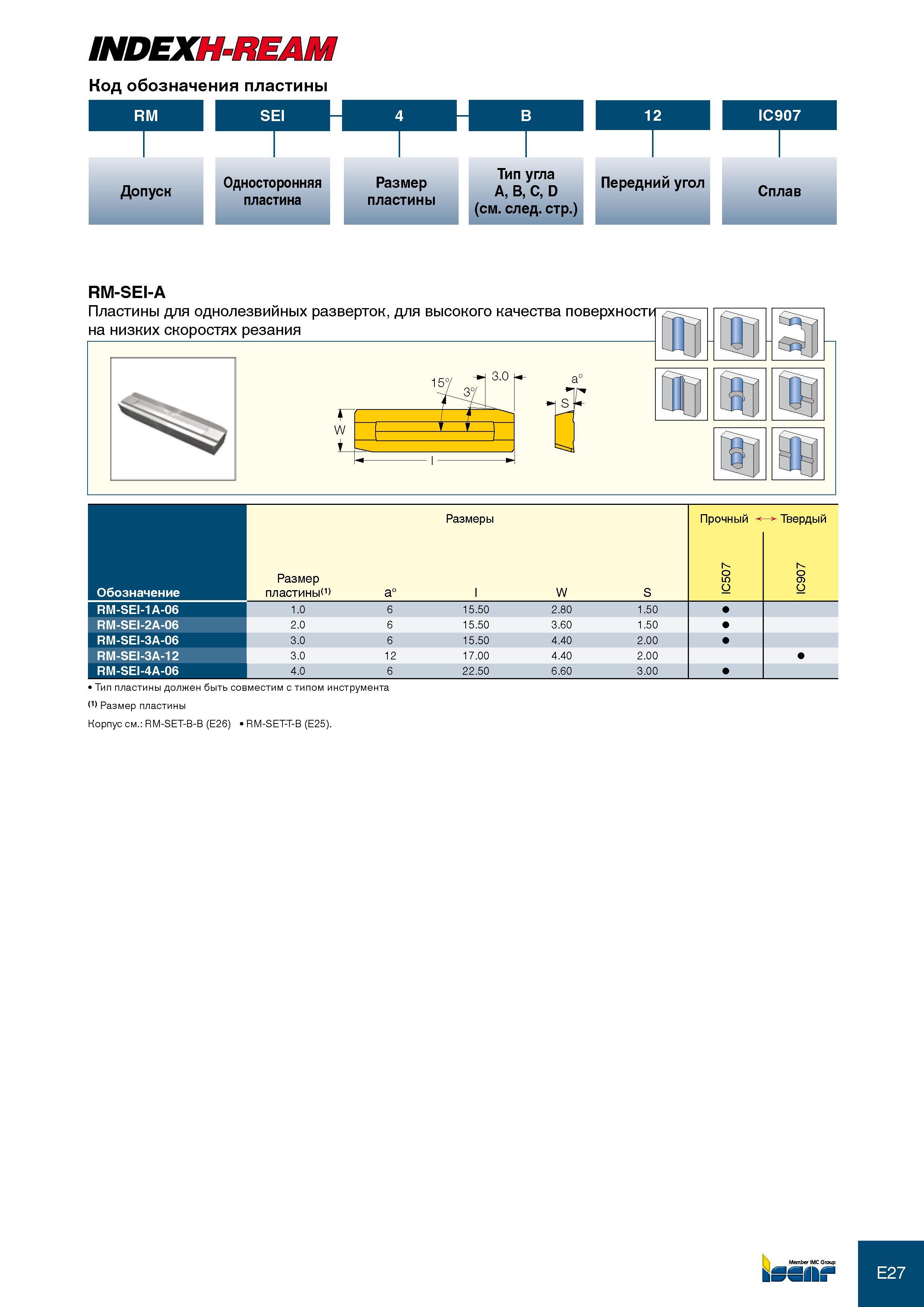

INDEXH-REAM код обозначения пластины Допуск Односторонняя пластина Размер пластины тип угла A, B, C, D (см. след. стр.) Передний угол Сплав RM-SEI-A Обозначение Размеры Размер пластины(1) а° l W S IC507 1 0 9 IC RM-SEI-1A-06 1.0 6 15.50 2.80 1.50 RM-SEI-2A-06 2.0 6 15.50 3.60 1.50 RM-SEI-3A-06 3.0 6 15.50 4.40 2.00 RM-SEI-3A-12 3.0 12 17.00 4.40 2.00 RM-SEI-4A-06 4.0 6 22.50 6.60 3.00 Тип пластины должен быть совместим с типом инструмента (1) Размер пластины Корпус см. RM-SET-B-B (E26) RM-SET-T-B (E25). E27
