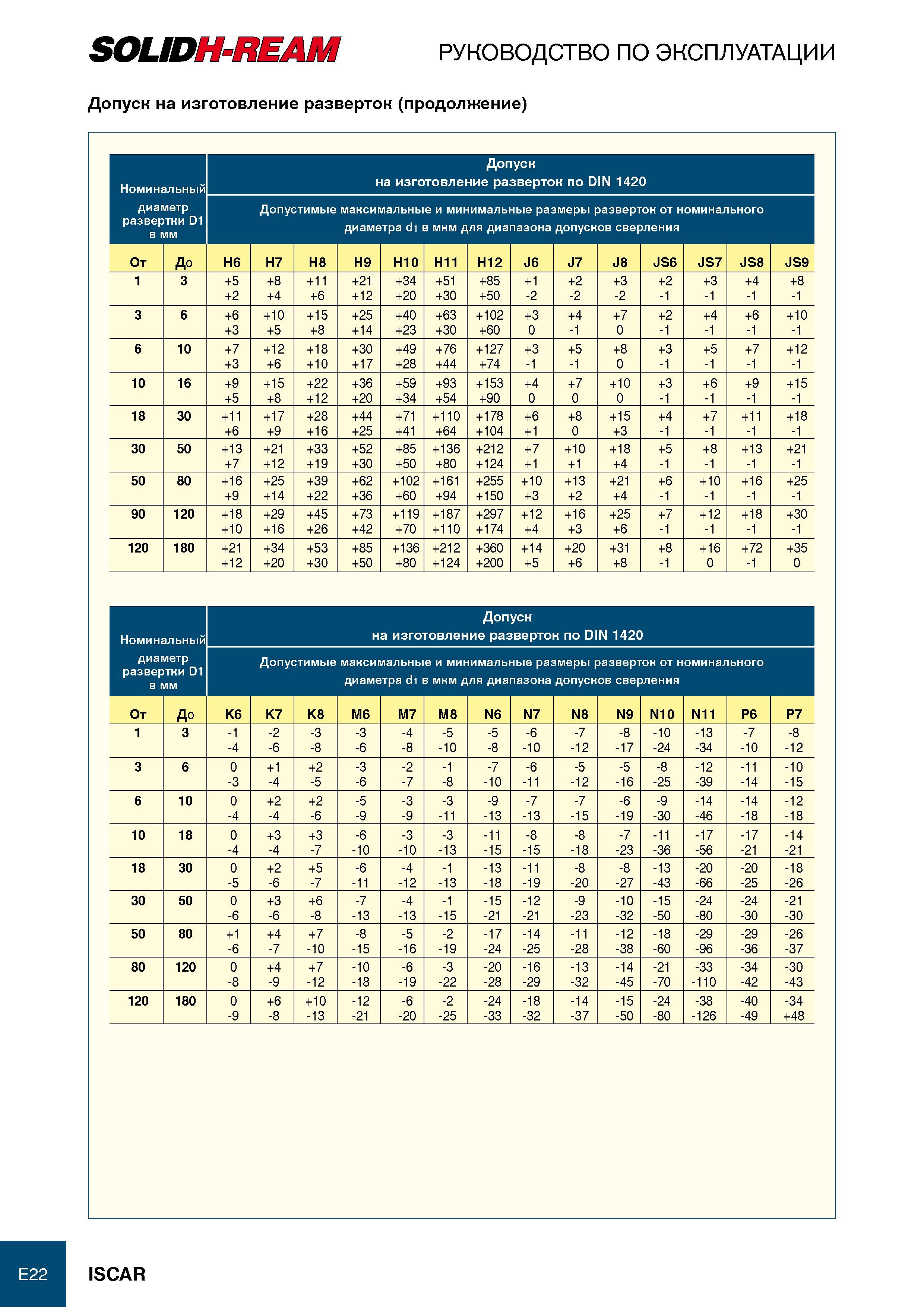

SOLIDH-REAM РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Допуск на изготовление разверток Номинальный Допуск на изготовление разверток по DIN 1420 диаметр развертки D1 в мм Допустимые максимальные и минимальные размеры разверток от номинального диаметра d1 в мкм для диапазона допусков сверления От До H6 H7 H8 H9 H10 H11 H12 J6 J7 J8 JS6 JS7 JS8 JS9 1 1 3 +5 +2 +8 +4 +11 +6 +21 +12 +34 +20 +51 +30 +85 +50 +1 -2 +2 -2 +3 -2 +2 -1 +3 -1 +4 -1 +8 -1 3 6 +6 +3 +10 +5 +15 +8 +25 +14 +40 +23 +63 +30 +102 +60 +3 0 +4 -1 +7 0 +2 -1 +4 -1 +6 -1 +10 -1 6 10 +7 +3 +12 +6 +18 +10 +30 +17 +49 +28 +76 +44 +127 +74 +3 -1 +5 -1 +8 0 +3 -1 +5 -1 +7 -1 +12 -1 1 10 16 +9 +5 +15 +8 +22 +12 +36 +20 +59 +34 +93 +54 +153 +90 +4 0 +7 0 +10 0 +3 -1 +6 -1 +9 -1 +15 -1 1 18 30 +11 +6 +17 +9 +28 +16 +44 +25 +71 +41 +110 +64 +178 +104 +6 +1 +8 0 +15 +3 +4 -1 +7 -1 +11 -1 +18 -1 30 50 +13 +7 +21 +12 +33 +19 +52 +30 +85 +50 +136 +80 +212 +124 +7 +1 +10 +1 +18 +4 +5 -1 +8 -1 +13 -1 +21 -1 1 50 80 +16 +9 +25 +14 +39 +22 +62 +36 +102 +60 +161 +94 +255 +150 +10 +3 +13 +2 +21 +4 +6 -1 +10 -1 +16 -1 +25 -1 1 90 120 +18 +10 +29 +16 +45 +26 +73 +42 +119 +70 +187 +110 +297 +174 +12 +4 +16 +3 +25 +6 +7 -1 +12 -1 +18 -1 +30 -1 1 120 180 +21 +12 +34 +20 +53 +30 +85 +50 +136 +80 +212 +124 +360 +200 +14 +5 +20 +6 +31 +8 +8 -1 +16 0 +72 -1 +35 0 Номинальный Допуск на изготовление разверток по DIN 1420 диаметр развертки D1 в мм Допустимые максимальные и минимальные размеры разверток от номинального диаметра d1 в мкм для диапазона допусков сверления От До K6 K7 K8 M6 M7 M8 N6 N7 N8 N9 N10 N11 P6 P7 1 3 -1 -4 -2 -6 -3 -8 -3 -6 -4 -8 -5 -10 -5 -8 -6 -10 -7 -12 -8 -17 -10 -24 -13 -34 -7 -10 -8 -12 3 6 0 -3 +1 -4 +2 -5 -3 -6 -2 -7 -1 -8 -7 -10 -6 -11 -5 -12 -5 -16 -8 -25 -12 -39 -11 -14 -10 -15 6 10 0 -4 +2 -4 +2 -6 -5 -9 -3 -9 -3 -11 -9 -13 -7 -13 -7 -15 -6 -19 -9 -30 -14 -46 -14 -18 -12 -18 1 10 18 0 -4 +3 -4 +3 -7 -6 -10 -3 -10 -3 -13 -11 -15 -8 -15 -8 -18 -7 -23 -11 -36 -17 -56 -17 -21 -14 -21 18 30 0 -5 +2 -6 +5 -7 -6 -11 -4 -12 -1 -13 -13 -18 -11 -19 -8 -20 -8 -27 -13 -43 -20 -66 -20 -25 -18 -26 30 50 0 -6 +3 -6 +6 -8 -7 -13 -4 -13 -1 -15 -15 -21 -12 -21 -9 -23 -10 -32 -15 -50 -24 -80 -24 -30 -21 -30 50 80 +1 -6 +4 -7 +7 -10 -8 -15 -5 -16 -2 -19 -17 -24 -14 -25 -11 -28 -12 -38 -18 -60 -29 -96 -29 -36 -26 -37 80 120 0 -8 +4 -9 +7 -12 -10 -18 -6 -19 -3 -22 -20 -28 -16 -29 -13 -32 -14 -45 -21 -70 -33 -110 -34 -42 -30 -43 1 120 180 0 -9 +6 -8 +10 -13 -12 -21 -6 -20 -2 -25 -24 -33 -18 -32 -14 -37 -15 -50 -24 -80 -38 -126 -40 -49 -34 +48 E22 ISCAR
