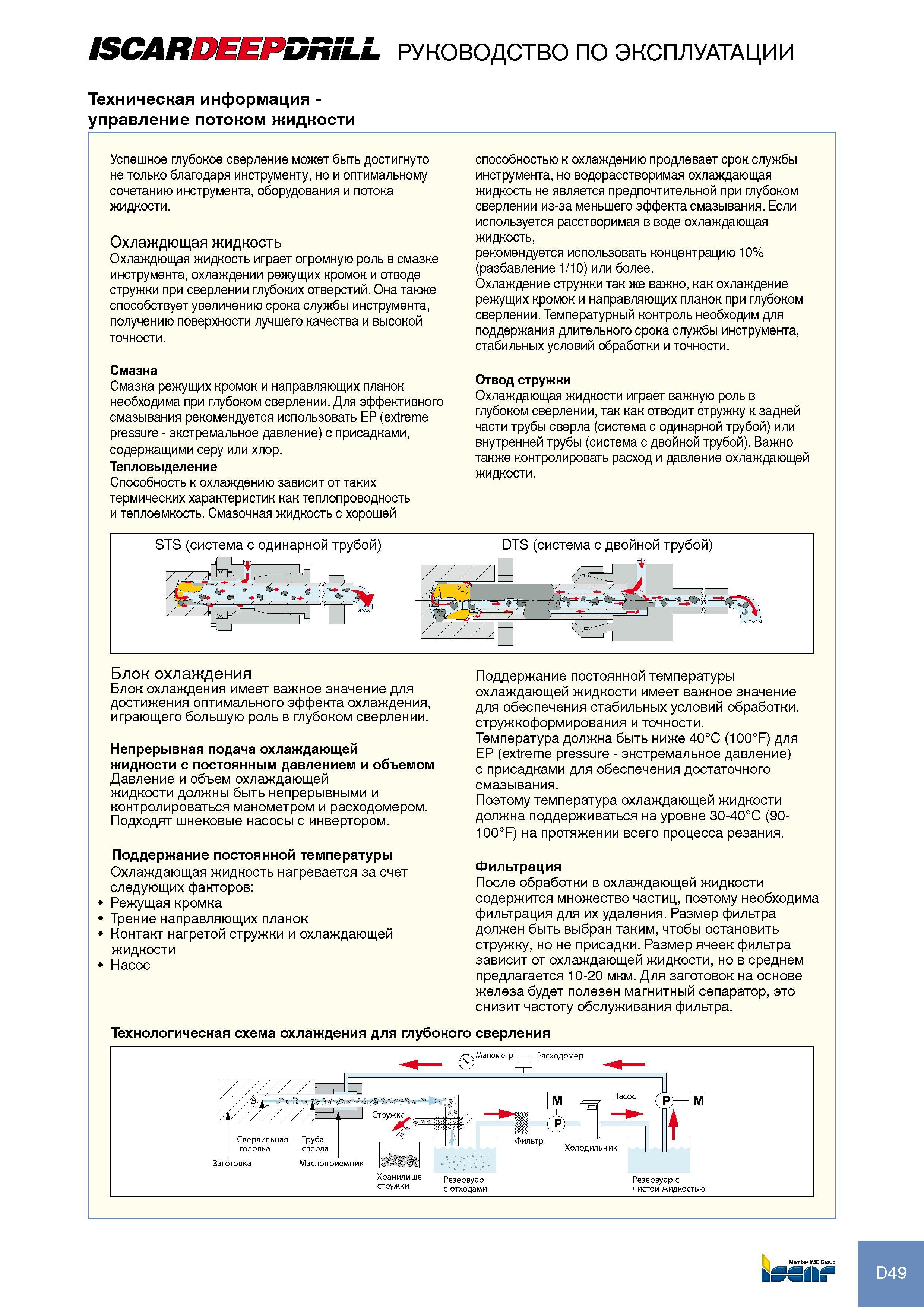

ISCAR D)SS PDnSLL руководство по эксплуатации Техническая информация -управление потоком жидкости Успешное глубокое сверление может быть достигнуто не только благодаря инструменту, но и оптимальному сочетанию инструмента, оборудования и потока жидкости. Охлаждющая жидкость Охлаждющая жидкость играет огромную роль в смазке инструмента, охлаждении режущих кромок и отводе стружки при сверлении глубоких отверстий. Она также способствует увеличению срока службы инструмента, получению поверхности лучшего качества и высокой точности. смазка Смазка режущих кромок и направляющих планок необходима при глубоком сверлении. Для эффективного смазывания рекомендуется использовать EP (extreme pressure - экстремальное давление) с присадками, содержащими серу или хлор. Тепловыделение Способность к охлаждению зависит от таких термических характеристик как теплопроводность и теплоемкость. Смазочная жидкость с хорошей способностью к охлаждению продлевает срок службы инструмента, но водорасстворимая охлаждающая жидкость не является предпочтительной при глубоком сверлении из-за меньшего эффекта смазывания. Если используется расстворимая в воде охлаждающая жидкость, рекомендуется использовать концентрацию 10% (разбавление 1/10) или более. Охлаждение стружки так же важно, как охлаждение режущих кромок и направляющих планок при глубоком сверлении. Температурный контроль необходим для поддержания длительного срока службы инструмента, стабильных условий обработки и точности. отвод стружки Охлаждающая жидкости играет важную роль в глубоком сверлении, так как отводит стружку к задней части трубы сверла (система с одинарной трубой) или внутренней трубы (система с двойной трубой). Важно также контролировать расход и давление охлаждающей жидкости. Блок охлаждения Блок охлаждения имеет важное значение для достижения оптимального эффекта охлаждения, играющего большую роль в глубоком сверлении. непрерывная подача охлаждающей жидкости с постоянным давлением и объемом Давление и объем охлаждающей жидкости должны быть непрерывными и контролироваться манометром и расходомером. Подходят шнековые насосы с инвертором. поддержание постоянной температуры Охлаждающая жидкость нагревается за счет следующих факторов Режущая кромка Трение направляющих планок Контакт нагретой стружки и охлаждающей жидкости Насос Поддержание постоянной температуры охлаждающей жидкости имеет важное значение для обеспечения стабильных условий обработки, стружкоформирования и точности. Температура должна быть ниже 40°C (100°F) для EP (extreme pressure - экстремальное давление) c присадками для обеспечения достаточного смазывания. Поэтому температура охлаждающей жидкости должна поддерживаться на уровне 30-40°C (90-100°F) на протяжении всего процесса резания. Фильтрация После обработки в охлаждающей жидкости содержится множество частиц, поэтому необходима фильтрация для их удаления. Размер фильтра должен быть выбран таким, чтобы остановить стружку, но не присадки. Размер ячеек фильтра зависит от охлаждающей жидкости, но в среднем предлагается 10-20 мкм. Для заготовок на основе железа будет полезен магнитный сепаратор, это снизит частоту обслуживания фильтра. Технологическая схема охлаждения для глубокого сверления чМанометр =п Расходомер SjpSii Сверлильная Труба головка сверла Стружка Маслоприемник jr/O ООХКкУ I I I Хранилище Резервуар стружки с отходами Р Фильтр Холодильник Резервуар с чистой жидкостью D49
