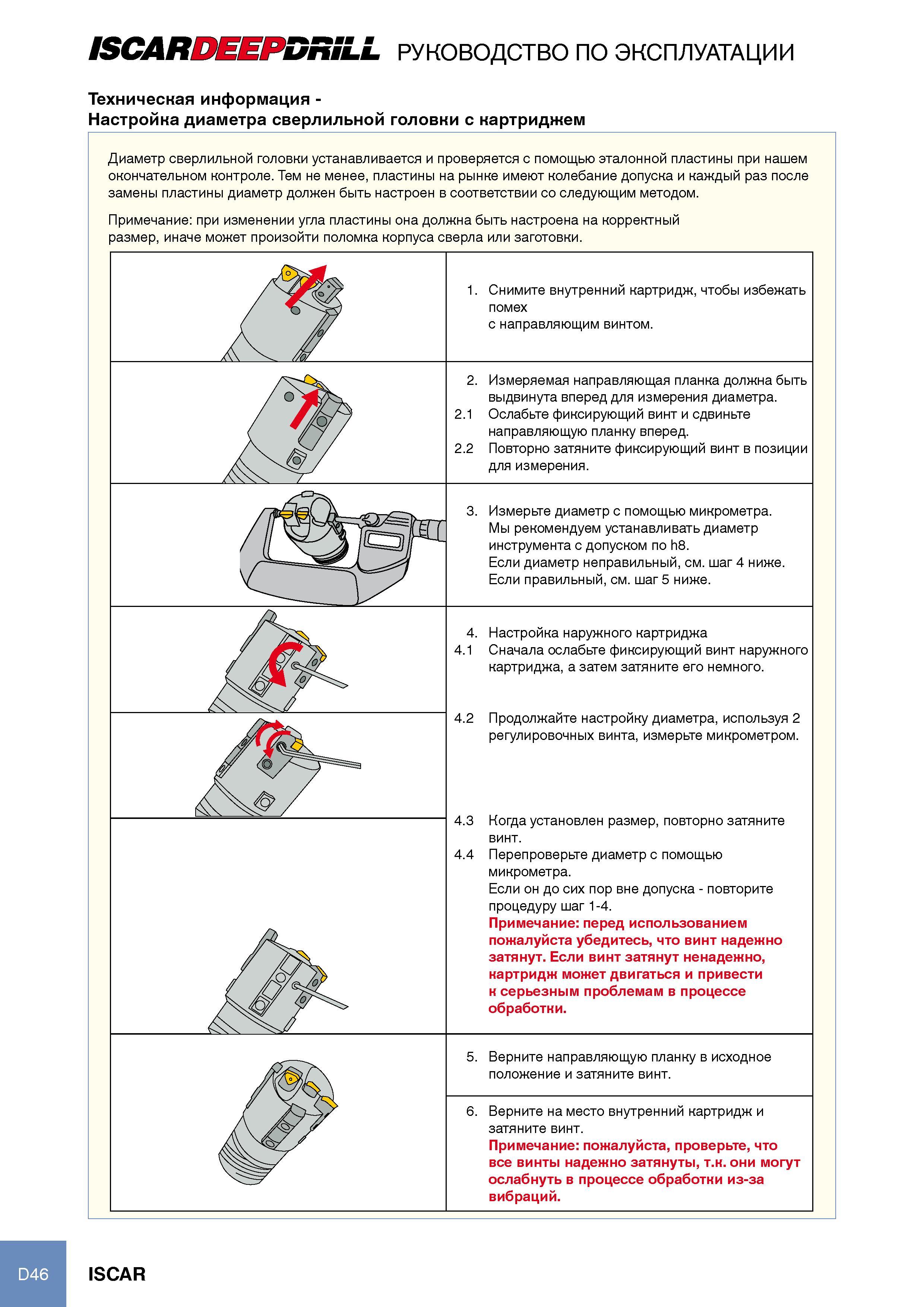

ISCAR D)SS PDnSLL руководство по эксплуатации Техническая информация -Настройка диаметра сверлильной головки с картриджем Диаметр сверлильной головки устанавливается и проверяется с помощью эталонной пластины при нашем окончательном контроле. Тем не менее, пластины на рынке имеют колебание допуска и каждый раз после замены пластины диаметр должен быть настроен в соответствии со следующим методом. Примечание при изменении угла пластины она должна быть настроена на корректный размер, иначе может произойти поломка корпуса сверла или заготовки. /9 1. Снимите внутренний картридж, чтобы избежать помех с направляющим винтом. /Э 2. Измеряемая направляющая планка должна быть выдвинута вперед для измерения диаметра. 2.1 Ослабьте фиксирующий винт и сдвиньте направляющую планку вперед. 2.2 Повторно затяните фиксирующий винт в позиции для измерения. 3. Измерьте диаметр с помощью микрометра. Мы рекомендуем устанавливать диаметр инструмента с допуском по h8. Если диаметр неправильный, см. шаг 4 ниже. Если правильный, см. шаг 5 ниже. 4. Настройка наружного картриджа 4.1 Сначала ослабьте фиксирующий винт наружного картриджа, а затем затяните его немного. 4.2 Продолжайте настройку диаметра, используя 2 регулировочных винта, измерьте микрометром. 4.3 Когда установлен размер, повторно затяните винт. 4.4 Перепроверьте диаметр с помощью микрометра. Если он до сих пор вне допуска - повторите процедуру шаг 1-4. примечание перед использованием пожалуйста убедитесь, что винт надежно затянут. Если винт затянут ненадежно, картридж может двигаться и привести к серьезным проблемам в процессе обработки. /Ш 5. Верните направляющую планку в исходное положение и затяните винт. 6. Верните на место внутренний картридж и затяните винт. примечание пожалуйста, проверьте, что все винты надежно затянуты, т.к. они могут ослабнуть в процессе обработки из-за вибраций. D46 ISCAR
