Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2012 Режущий инструмент для обработки отверстий (Всего 448 стр.) |
|||||
207 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.D41 |
|||||

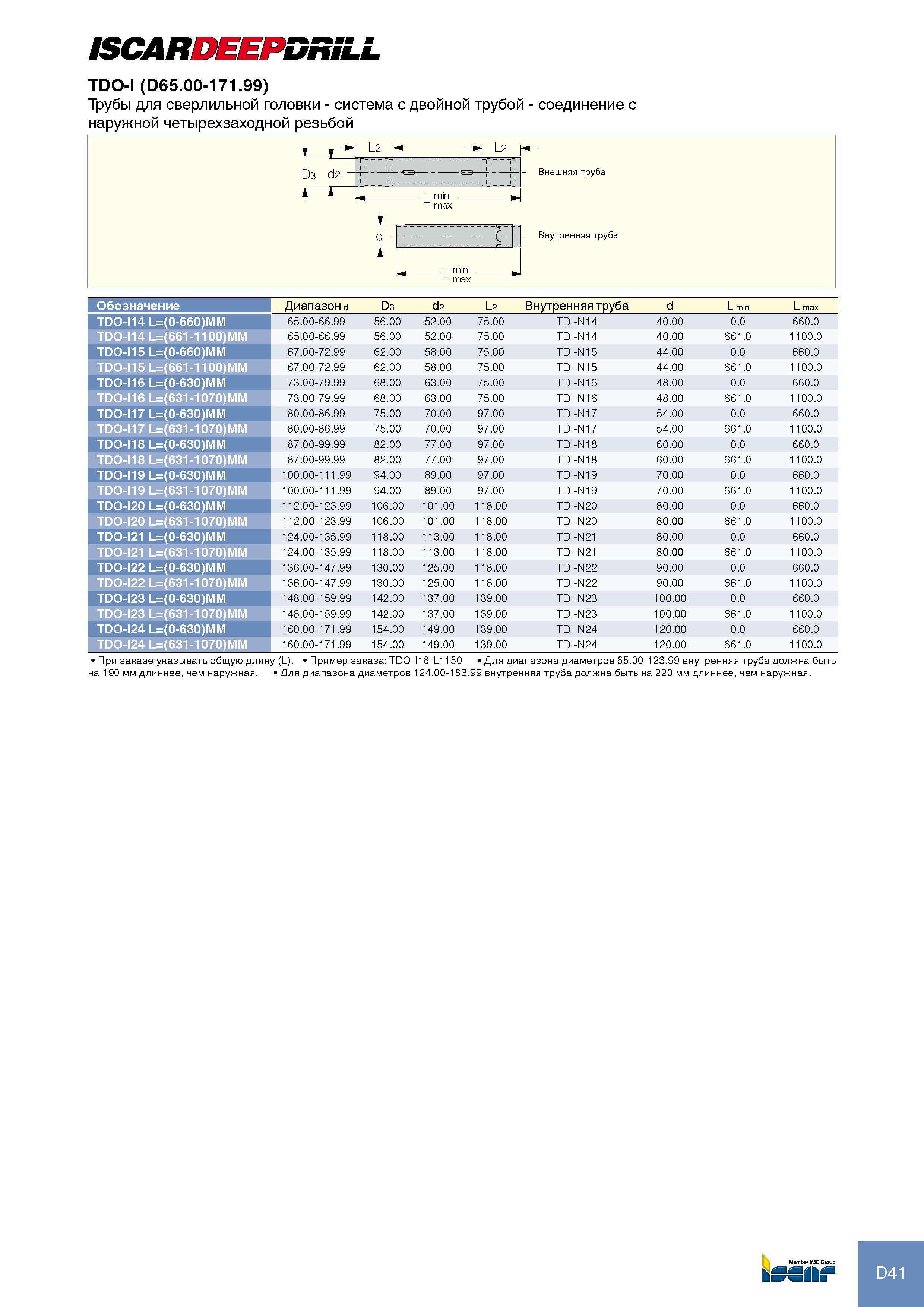

Каталог ISCAR 2012 Обработка отверстий Стр. D41 0207 Lab2u ISCARDEEPDRILL TDO-I (D65.00-171.99) Трубы для сверлильной головки - система с двойной трубой - соединение с наружной четырехзаходной резьбой Диапазон d D3 d2 _L2 Внутренняя труба_d_L min_L max TDO-I14 L=(0-660)MM 65.00-66.99 56.00 52.00 75.00 TDI-N14 40.00 0.0 660.0 TDO-I14 L=(661-1100)MM 65.00-66.99 56.00 52.00 75.00 TDI-N14 40.00 661.0 1100.0 TDO-I15 L=(0-660)MM 67.00-72.99 62.00 58.00 75.00 TDI-N15 44.00 0.0 660.0 TDO-I15 L=(661-1100)MM 67.00-72.99 62.00 58.00 75.00 TDI-N15 44.00 661.0 1100.0 TDO-I16 L=(0-630)MM 73.00-79.99 68.00 63.00 75.00 TDI-N16 48.00 0.0 660.0 TDO-I16 L=(631-1070)MM 73.00-79.99 68.00 63.00 75.00 TDI-N16 48.00 661.0 1100.0 TDO-I17 L=(0-630)MM 80.00-86.99 75.00 70.00 97.00 TDI-N17 54.00 0.0 660.0 TDO-I17 L=(631-1070)MM 80.00-86.99 75.00 70.00 97.00 TDI-N17 54.00 661.0 1100.0 TDO-I18 L=(0-630)MM 87.00-99.99 82.00 77.00 97.00 TDI-N18 60.00 0.0 660.0 TDO-I18 L=(631-1070)MM 87.00-99.99 82.00 77.00 97.00 TDI-N18 60.00 661.0 1100.0 TDO-I19 L=(0-630)MM 100.00-111.99 94.00 89.00 97.00 TDI-N19 70.00 0.0 660.0 TDO-I19 L=(631-1070)MM 100.00-111.99 94.00 89.00 97.00 TDI-N19 70.00 661.0 1100.0 TDO-I20 L=(0-630)MM 112.00-123.99 106.00 101.00 118.00 TDI-N20 80.00 0.0 660.0 TDO-I20 L=(631-1070)MM 112.00-123.99 106.00 101.00 118.00 TDI-N20 80.00 661.0 1100.0 TDO-I21 L=(0-630)MM 124.00-135.99 118.00 113.00 118.00 TDI-N21 80.00 0.0 660.0 TDO-I21 L=(631-1070)MM 124.00-135.99 118.00 113.00 118.00 TDI-N21 80.00 661.0 1100.0 TDO-I22 L=(0-630)MM 136.00-147.99 130.00 125.00 118.00 TDI-N22 90.00 0.0 660.0 TDO-I22 L=(631-1070)MM 136.00-147.99 130.00 125.00 118.00 TDI-N22 90.00 661.0 1100.0 TDO-I23 L=(0-630)MM 148.00-159.99 142.00 137.00 139.00 TDI-N23 100.00 0.0 660.0 TDO-I23 L=(631-1070)MM 148.00-159.99 142.00 137.00 139.00 TDI-N23 100.00 661.0 1100.0 TDO-I24 L=(0-630)MM 160.00-171.99 154.00 149.00 139.00 TDI-N24 120.00 0.0 660.0 TDO-I24 L=(631-1070)MM 160.00-171.99 154.00 149.00 139.00 TDI-N24 120.00 661.0 1100.0 При заказе указывать общую длину (L). Пример заказа TD0-I18-L1150 Для диапазона диаметров 65.00-123.99 внутренняя труба должна быть на 190 мм длиннее, чем наружная. Для диапазона диаметров 124.00-183.99 внутренняя труба должна быть на 220 мм длиннее, чем наружная. D41 |
|||||
