206 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.D40

Каталог ISCAR 2012 Обработка отверстий Стр. D40 0206 Lab2u

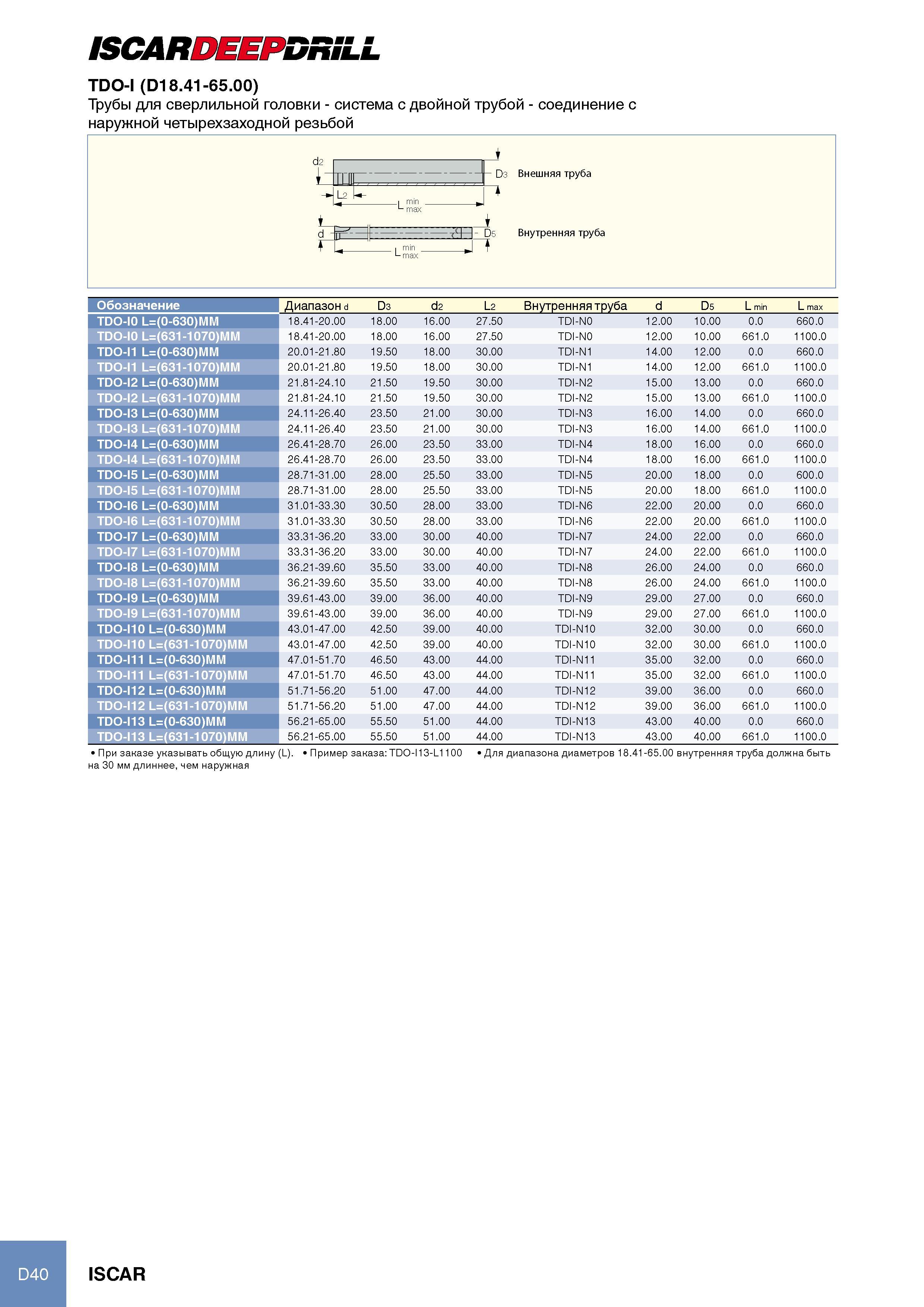

ISCARDEEPDRILL TDO-I (D18.41-65.00) Трубы для сверлильной головки - система с двойной трубой - соединение с наружной четырехзаходной резьбой Обозначение Диапазон d D3 d2 L2 Внутренняя труба d D5 L min L max TDO-I0 L=(0-630)MM 18.41-20.00 18.00 16.00 27.50 TDI-N0 12.00 10.00 0.0 660.0 TDO-I0 L=(631-1070)MM 18.41-20.00 18.00 16.00 27.50 TDI-N0 12.00 10.00 661.0 1100.0 TDO-I1 L=(0-630)MM 20.01-21.80 19.50 18.00 30.00 TDI-N1 14.00 12.00 0.0 660.0 TDO-I1 L=(631-1070)MM 20.01-21.80 19.50 18.00 30.00 TDI-N1 14.00 12.00 661.0 1100.0 TDO-I2 L=(0-630)MM 21.81-24.10 21.50 19.50 30.00 TDI-N2 15.00 13.00 0.0 660.0 TDO-I2 L=(631-1070)MM 21.81-24.10 21.50 19.50 30.00 TDI-N2 15.00 13.00 661.0 1100.0 TDO-I3 L=(0-630)MM 24.11-26.40 23.50 21.00 30.00 TDI-N3 16.00 14.00 0.0 660.0 TDO-I3 L=(631-1070)MM 24.11-26.40 23.50 21.00 30.00 TDI-N3 16.00 14.00 661.0 1100.0 TDO-I4 L=(0-630)MM 26.41-28.70 26.00 23.50 33.00 TDI-N4 18.00 16.00 0.0 660.0 TDO-I4 L=(631-1070)MM 26.41-28.70 26.00 23.50 33.00 TDI-N4 18.00 16.00 661.0 1100.0 TDO-I5 L=(0-630)MM 28.71-31.00 28.00 25.50 33.00 TDI-N5 20.00 18.00 0.0 600.0 TDO-I5 L=(631-1070)MM 28.71-31.00 28.00 25.50 33.00 TDI-N5 20.00 18.00 661.0 1100.0 TDO-I6 L=(0-630)MM 31.01-33.30 30.50 28.00 33.00 TDI-N6 22.00 20.00 0.0 660.0 TDO-I6 L=(631-1070)MM 31.01-33.30 30.50 28.00 33.00 TDI-N6 22.00 20.00 661.0 1100.0 TDO-I7 L=(0-630)MM 33.31-36.20 33.00 30.00 40.00 TDI-N7 24.00 22.00 0.0 660.0 TDO-I7 L=(631-1070)MM 33.31-36.20 33.00 30.00 40.00 TDI-N7 24.00 22.00 661.0 1100.0 TDO-I8 L=(0-630)MM 36.21-39.60 35.50 33.00 40.00 TDI-N8 26.00 24.00 0.0 660.0 TDO-I8 L=(631-1070)MM 36.21-39.60 35.50 33.00 40.00 TDI-N8 26.00 24.00 661.0 1100.0 TDO-I9 L=(0-630)MM 39.61-43.00 39.00 36.00 40.00 TDI-N9 29.00 27.00 0.0 660.0 TDO-I9 L=(631-1070)MM 39.61-43.00 39.00 36.00 40.00 TDI-N9 29.00 27.00 661.0 1100.0 TDO-I10 L=(0-630)MM 43.01-47.00 42.50 39.00 40.00 TDI-N10 32.00 30.00 0.0 660.0 TDO-I10 L=(631-1070)MM 43.01-47.00 42.50 39.00 40.00 TDI-N10 32.00 30.00 661.0 1100.0 TDO-I11 L=(0-630)MM 47.01-51.70 46.50 43.00 44.00 TDI-N11 35.00 32.00 0.0 660.0 TDO-I11 L=(631-1070)MM 47.01-51.70 46.50 43.00 44.00 TDI-N11 35.00 32.00 661.0 1100.0 TDO-I12 L=(0-630)MM 51.71-56.20 51.00 47.00 44.00 TDI-N12 39.00 36.00 0.0 660.0 TDO-I12 L=(631-1070)MM 51.71-56.20 51.00 47.00 44.00 TDI-N12 39.00 36.00 661.0 1100.0 TDO-I13 L=(0-630)MM 56.21-65.00 55.50 51.00 44.00 TDI-N13 43.00 40.00 0.0 660.0 TDO-I13 L=(631-1070)MM 56.21-65.00 55.50 51.00 44.00 TDI-N13 43.00 40.00 661.0 1100.0 При заказе указывать общую длину (L). Пример заказа TDO-I13-L1100 Для диапазона диаметров 18.41-65.00 внутренняя труба должна быть на 30 мм длиннее, чем наружная D40 ISCAR
