155 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.C43

Каталог ISCAR 2012 Обработка отверстий Стр. C43 0155 Lab2u

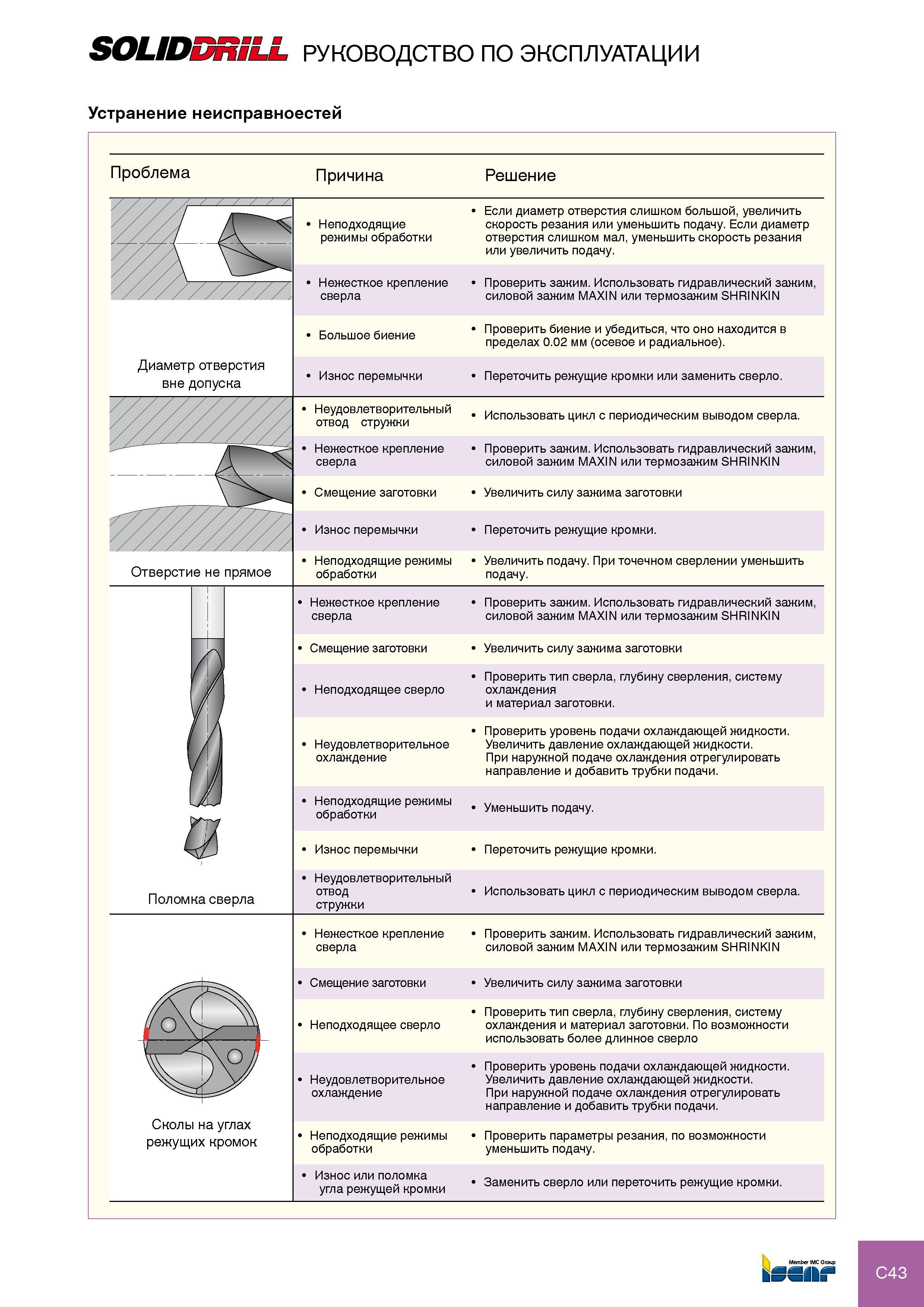

SOLIDDRILL РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Устранение неисправноестей Проблема Причина Решение Диаметр отверстия вне допуска Неподходящие режимы обработки Нежесткое крепление сверла Большое биение Износ перемычки Если диаметр отверстия слишком большой, увеличить скорость резания или уменьшить подачу. Если диаметр отверстия слишком мал, уменьшить скорость резания или увеличить подачу. Проверить зажим. Использовать гидравлический зажим, силовой зажим MAXIN или термозажим SHRINKIN Проверить биение и убедиться, что оно находится в пределах 0.02 мм (осевое и радиальное). Переточить режущие кромки или заменить сверло. Отверстие не прямое Неудовлетворительный отвод стружки Нежесткое крепление сверла Смещение заготовки Износ перемычки Неподходящие режимы обработки Использовать цикл с периодическим выводом сверла. Проверить зажим. Использовать гидравлический зажим, силовой зажим MAXIN или термозажим SHRINKIN Увеличить силу зажима заготовки Переточить режущие кромки. Увеличить подачу. При точечном сверлении уменьшить подачу. Поломка сверла Нежесткое крепление сверла Смещение заготовки Неподходящее сверло Неудовлетворительное охлаждение Неподходящие режимы обработки Износ перемычки Неудовлетворительный отвод стружки Проверить зажим. Использовать гидравлический зажим, силовой зажим MAXIN или термозажим SHRINKIN Увеличить силу зажима заготовки Проверить тип сверла, глубину сверления, систему охлаждения и материал заготовки. Проверить уровень подачи охлаждающей жидкости. Увеличить давление охлаждающей жидкости. При наружной подаче охлаждения отрегулировать направление и добавить трубки подачи. Уменьшить подачу. Переточить режущие кромки. Использовать цикл с периодическим выводом сверла. Сколы на углах режущих кромок Нежесткое крепление сверла Смещение заготовки Неподходящее сверло Неудовлетворительное охлаждение Неподходящие режимы обработки Износ или поломка угла режущей кромки Проверить зажим. Использовать гидравлический зажим, силовой зажим MAXIN или термозажим SHRINKIN Увеличить силу зажима заготовки Проверить тип сверла, глубину сверления, систему охлаждения и материал заготовки. По возможности использовать более длинное сверло Проверить уровень подачи охлаждающей жидкости. Увеличить давление охлаждающей жидкости. При наружной подаче охлаждения отрегулировать направление и добавить трубки подачи. Проверить параметры резания, по возможности уменьшить подачу. Заменить сверло или переточить режущие кромки. C43
