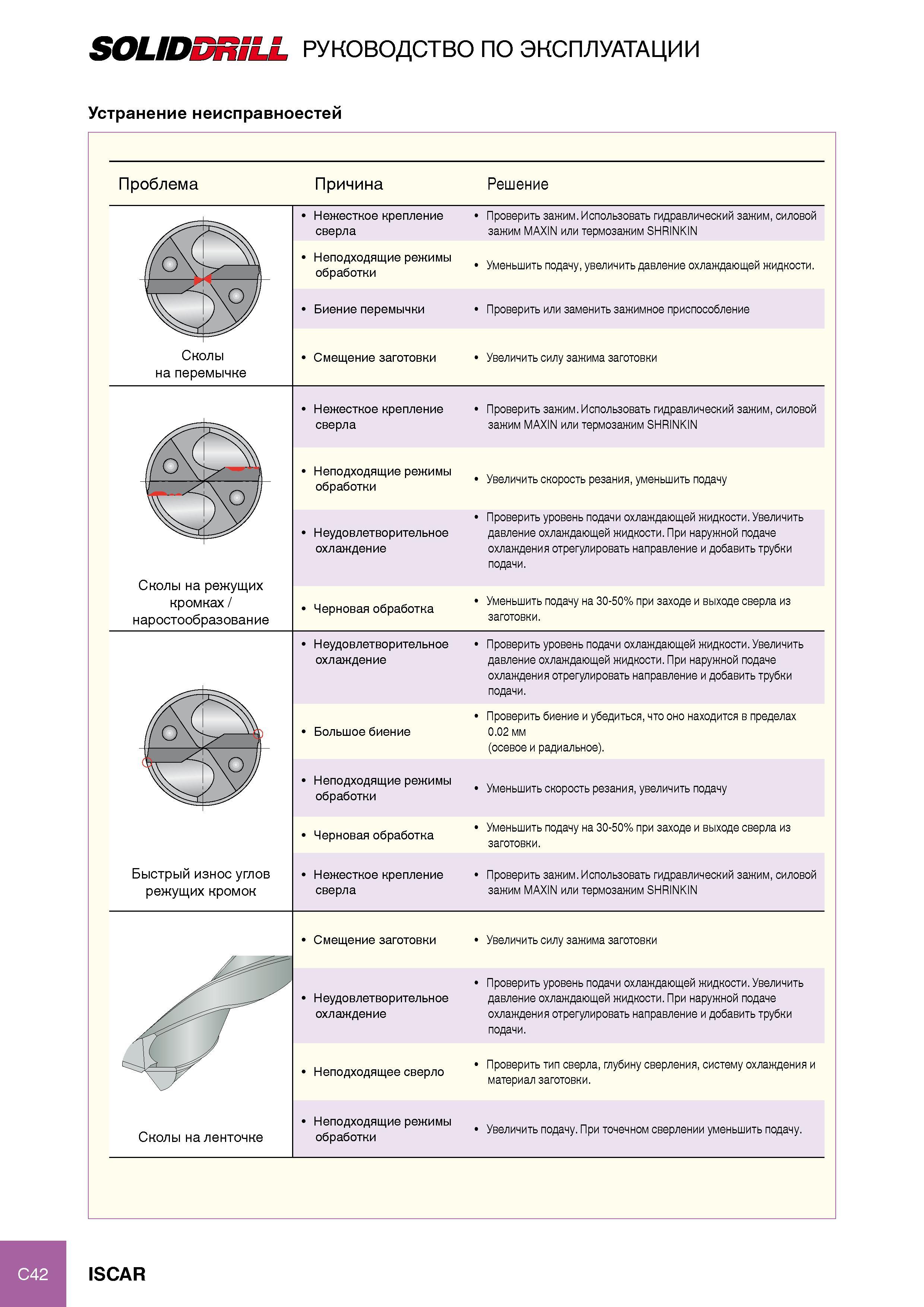

154 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.C42

Каталог ISCAR 2012 Обработка отверстий Стр. C42 0154 Lab2u

руководство по эксплуатации Устранение неисправноестей Проблема Причина Решение на перемычке Нежесткое крепление сверла Неподходящие режимы обработки Биение перемычки Смещение заготовки Проверить зажим. Использовать гидравлический зажим, силовой зажим MAXIN или термозажим SHRINKIN Уменьшить подачу, увеличить давление охлаждающей жидкости. Проверить или заменить зажимное приспособление Увеличить силу зажима заготовки Сколы на режущих кромках / наростообразование Нежесткое крепление сверла Неподходящие режимы обработки Неудовлетворительное охлаждение Черновая обработка Проверить зажим. Использовать гидравлический зажим, силовой зажим MAXIN или термозажим SHRINKIN Увеличить скорость резания, уменьшить подачу Проверить уровень подачи охлаждающей жидкости. Увеличить давление охлаждающей жидкости. При наружной подаче охлаждения отрегулировать направление и добавить трубки подачи. Уменьшить подачу на 30-50% при заходе и выходе сверла из заготовки. Быстрый износ углов режущих кромок Неудовлетворительное охлаждение Большое биение Неподходящие режимы обработки Черновая обработка Нежесткое крепление сверла Проверить уровень подачи охлаждающей жидкости. Увеличить давление охлаждающей жидкости. При наружной подаче охлаждения отрегулировать направление и добавить трубки подачи. Проверить биение и убедиться, что оно находится в пределах 0.02 мм (осевое и радиальное). Уменьшить скорость резания, увеличить подачу Уменьшить подачу на 30-50% при заходе и выходе сверла из заготовки. Проверить зажим. Использовать гидравлический зажим, силовой зажим MAXIN или термозажим SHRINKIN Сколы на ленточке Смещение заготовки Неудовлетворительное охлаждение Неподходящее сверло Неподходящие режимы обработки Увеличить силу зажима заготовки Проверить уровень подачи охлаждающей жидкости. Увеличить давление охлаждающей жидкости. При наружной подаче охлаждения отрегулировать направление и добавить трубки подачи. Проверить тип сверла, глубину сверления, систему охлаждения и материал заготовки. Увеличить подачу. При точечном сверлении уменьшить подачу. С42 ISCAR
