Пластина с 5 режущими кромками для отрезки твёрдых материалов, и для общей и черновой обработки FI Tmax Dmax Обозначение PENTACUT PENTA 34R/L-C Параметр Каталог ISCAR 2012 Режущий канавочный инструмент Стр. D57 0231 Lab2u

Обновлено 2020-04-17 19:42:08

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2012 Токарный канавочный инструмент (Всего 418 стр.)

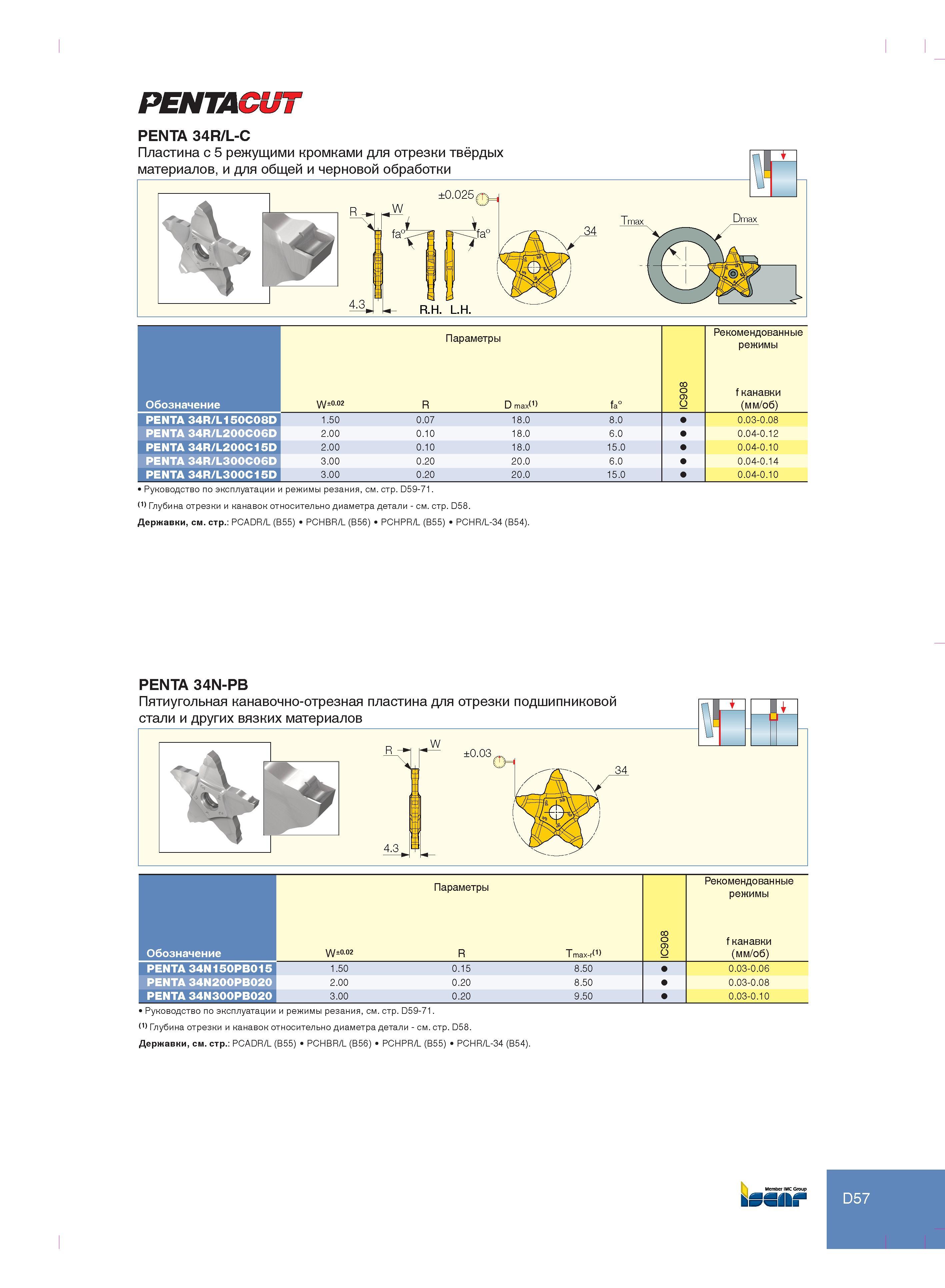

231 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки при точении Стр.D57
Пластина с 5 режущими кромками для отрезки твёрдых материалов, и для общей и черновой обработки FI Tmax Dmax Обозначение PENTACUT PENTA 34R/L-C Параметр Пластина с 5 режущими кромками для отрезки твёрдых материалов, и для общей и черновой обработки FI Tmax Dmax Обозначение PENTACUT PENTA 34R/L-C Параметры IC908 Рекомендованные режимы f канавки (мм/об) W±0.02 R D max(1) fa° PENTA 34R/L150C08D 1.50 0.07 18.0 8.0 0.03-0.08 PENTA 34R/L200C06D 2.00 0.10 18.0 6.0 0.04-0.12 PENTA 34R/L200C15D 2.00 0.10 18.0 15.0 0.04-0.10 PENTA 34R/L300C06D 3.00 0.20 20.0 6.0 0.04-0.14 PENTA 34R/L300C15D 3.00 0.20 20.0 15.0 0.04-0.10 Руководство по эксплуатации и режимы резания, см. стр. D59-71. Глубина отрезки и канавок относительно диаметра детали - см. стр. D58. Державки, см. стр. PCADR/L (B55) PCHBR/L (B56) PCHPR/L (B55) PCHR/L-34 (B54). PENTA 34N-PB Пятиугольная канавочно-отрезная пластина для отрезки подшипниковой стали и других вязких материалов R 4.3 W Обозначение Параметры IC908 Рекомендованные режимы f канавки (мм/об) W±0.02 R T max-r(1) PENTA 34N150PB015 1.50 0.15 8.50 0.03-0.06 PENTA 34N200PB020 2.00 0.20 8.50 0.03-0.08 PENTA 34N300PB020 3.00 0.20 9.50 0.03-0.10 Руководство по эксплуатации и режимы резания, см. стр. D59-71. Глубина отрезки и канавок относительно диаметра детали - см. стр. D58. Державки, см. стр. PCADR/L (B55) PCHBR/L (B56) PCHPR/L (B55) PCHR/L-34 (B54). Member IMC Group D57
