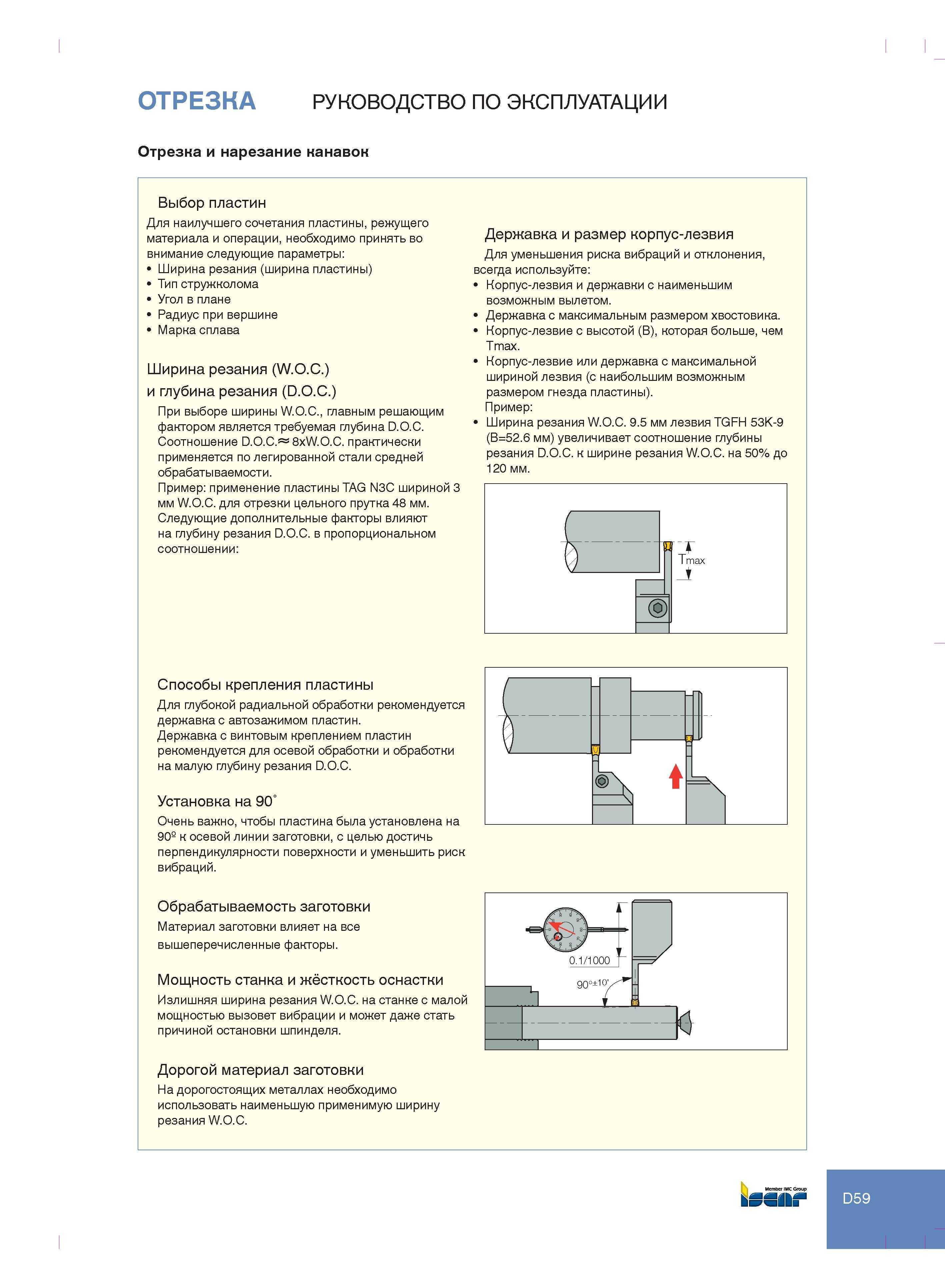

Для наилучшего сочетания пластины, режущего материала и операции, необходимо принять во внимание следующие параметры Ширина резания (ширина пластины) Тип стружколома Угол в плане Радиус при вершине Марка сплава Ширина резания (W.O.C.) и глубина резания (D.O.C.) При выборе ширины W.O.C., главным решающим фактором является требуемая глубина D.O.C. Соотношение D.O.C. 8xW.O.C. практически применяется по легированной стали средней обрабатываемости. Пример применение пластины TAG N3C шириной 3 мм W.O.C. для отрезки цельного прутка 48 мм. Следующие дополнительные факторы влияют на глубину резания D.O.C. в пропорциональном соотношении Способы крепления пластины Для глубокой радиальной обработки рекомендуется державка с автозажимом пластин. Державка с винтовым креплением пластин рекомендуется для осевой обработки и обработки на малую глубину резания D.O.C. Установка на 90° Очень важно, чтобы пластина была установлена на 90° к осевой линии заготовки, с целью достичь перпендикулярности поверхности и уменьшить риск вибраций. Обрабатываемость заготовки Материал заготовки влияет на все вышеперечисленные факторы. Мощность станка и жёсткость оснастки Излишняя ширина резания W.O.C. на станке с малой мощностью вызовет вибрации и может даже стать причиной остановки шпинделя. Дорогой материал заготовки На дорогостоящих металлах необходимо использовать наименьшую применимую ширину резания W.O.C. Державка и размер корпус-лезвия Для уменьшения риска вибраций и отклонения, всегда используйте Корпус-лезвия и державки с наименьшим возможным вылетом. Державка с максимальным размером хвостовика. Корпус-лезвие с высотой (B), которая больше, чем Tmax. Корпус-лезвие или державка с максимальной шириной лезвия (с наибольшим возможным размером гнезда пластины). Пример Ширина резания W.O.C. 9.5 мм лезвия TGFH 53K-9 (B=52.6 мм) увеличивает соотношение глубины резания D.O.C. к ширине резания W.O.C. на 50% до 120 мм. Member IMC Group D59 ОТРЕЗКА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Отрезка и нарезание канавок Выбор пластин
