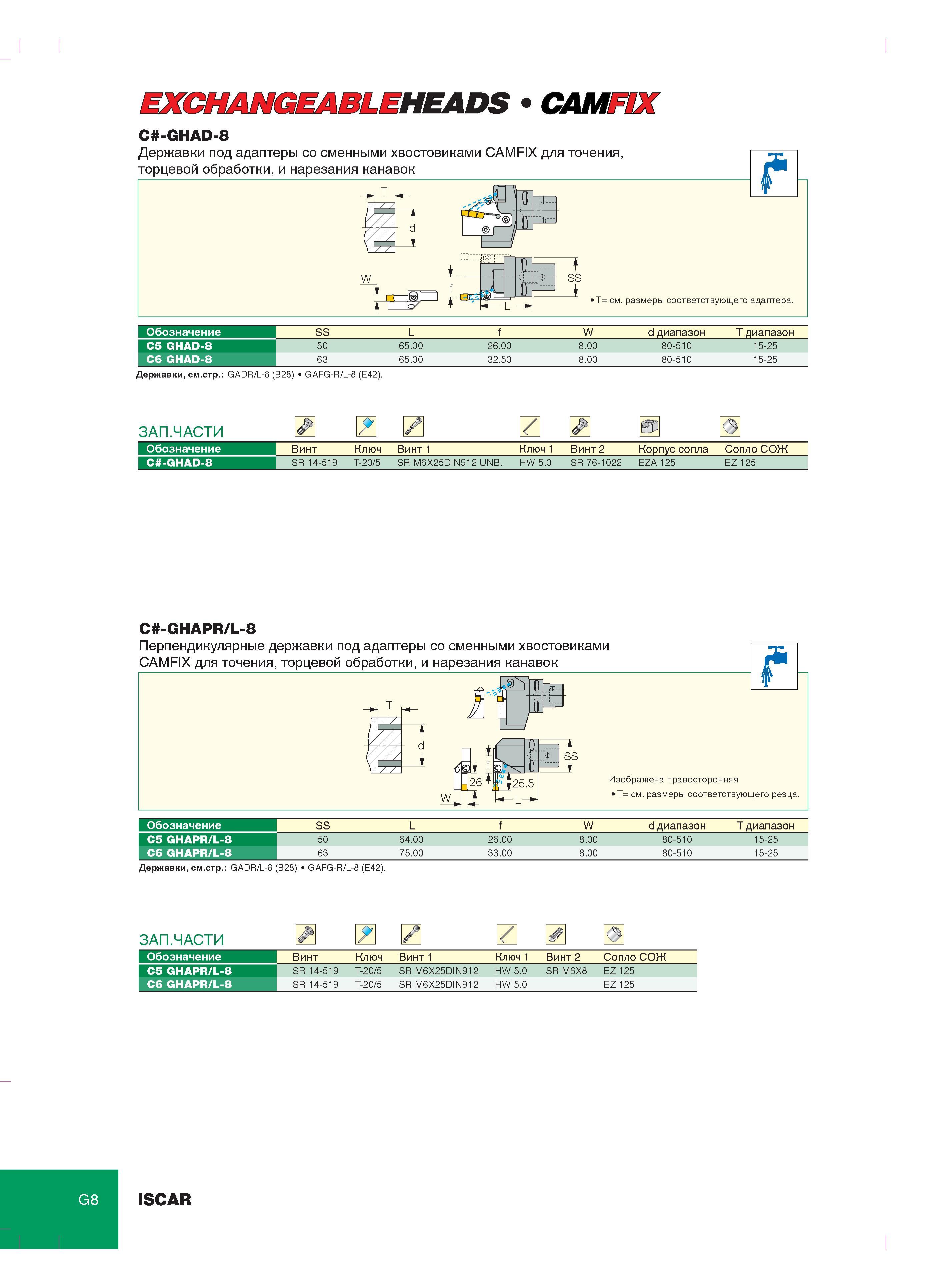

HEADS САМШ C -GHAD-8 Обозначение SS L f W d диапазон T диапазон C5 GHAD-8 50 65.00 26.00 8.00 80-510 15-25 C6 GHAD-8 63 65.00 32.50 8.00 80-510 15-25 Державки, см.стр. GADR/L-8 (B28) GAFG-R/L-8 (E42). ЗАП.ЧАСТИ EZ Обозначение Винт Ключ Винт 1 Ключ 1 Винт 2 Корпус сопла Сопло СОЖ C -GHAD-8 SR 14-519 T-20/5 SR M6X25DIN912 UNB. HW 5.0 SR 76-1022 EZA 125 EZ 125 C -GHAPR/L-8 Перпендикулярные державки под адаптеры со сменными хвостовиками CAMFIX для точения, торцевой обработки, и нарезания канавок 1 W. J2 25.5 L 1 SS Изображена правосторонняя T= см. размеры соответствующего резца. Обозначение SS L f W d диапазон T диапазон C5 GHAPR/L-8 50 64.00 26.00 8.00 80-510 15-25 C6 GHAPR/L-8 63 75.00 33.00 8.00 80-510 15-25 Державки, см.стр. GADR/L-8 (B28) GAFG-R/L-8 (E42). ЗАП.ЧАСТИ Обозначение Винт Ключ Винт 1 Ключ 1 Винт 2 Сопло СОЖ C5 GHAPR/L-8 SR 14-519 T-20/5 SR M6X25DIN912 HW 5.0 SR M6X8 EZ 125 C6 GHAPR/L-8 SR 14-519 T-20/5 SR M6X25DIN912 HW 5.0 EZ 125 G8 ISCAR
