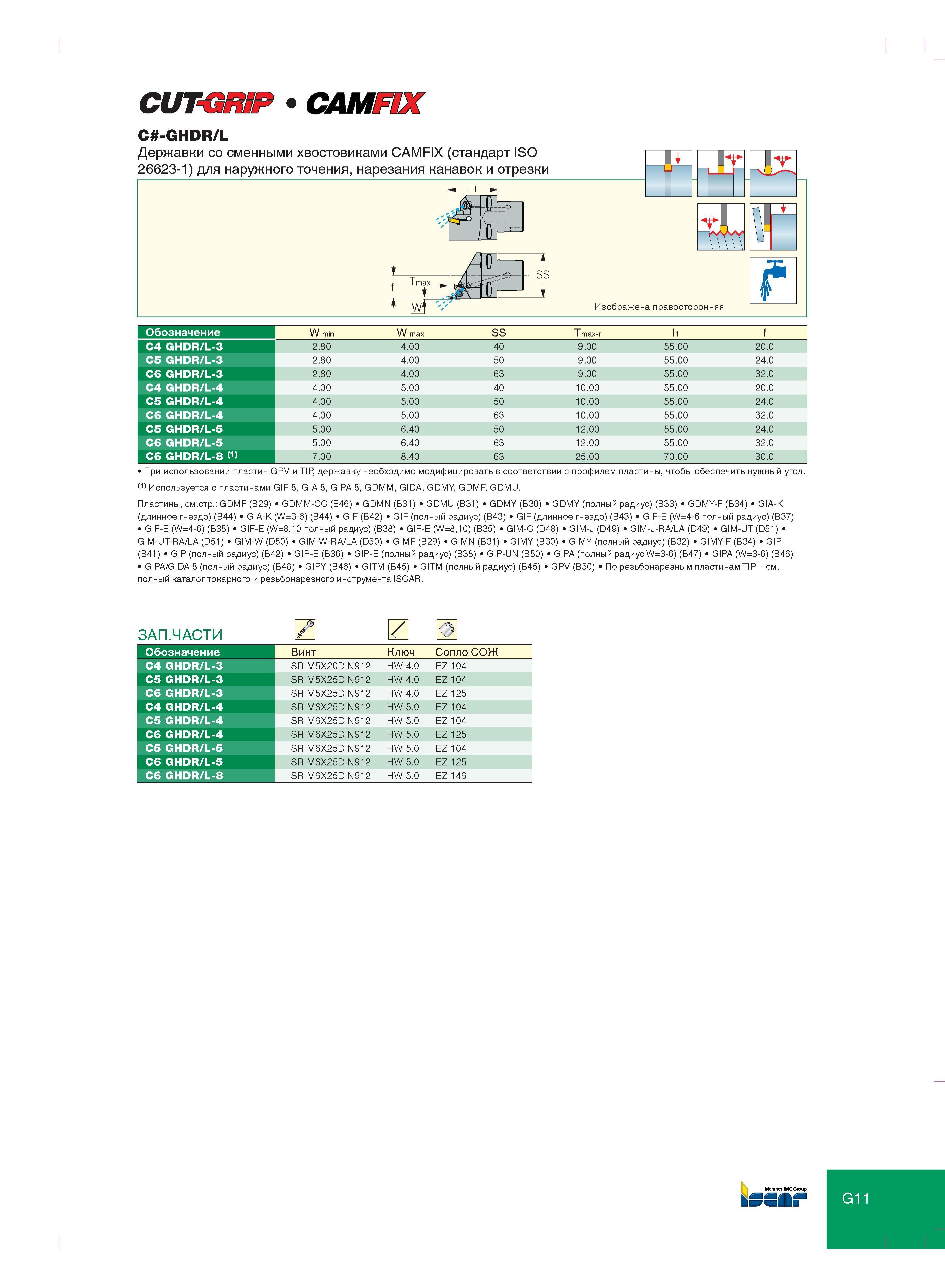

331 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.G11

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. G11 0331 Lab2u

СиТ 1ШР САМ C -GHDR/L Державки со сменными хвостовиками CAMFIX (стандарт ISO 26623-1) для наружного точения, нарезания канавок и отрезки И SS к W Изображена правосторонняя В Обозначение W min W max SS T max-r l1 f C4 GHDR/L-3 2.80 4.00 40 9.00 55.00 20.0 C5 GHDR/L-3 2.80 4.00 50 9.00 55.00 24.0 C6 GHDR/L-3 2.80 4.00 63 9.00 55.00 32.0 C4 GHDR/L-4 4.00 5.00 40 10.00 55.00 20.0 C5 GHDR/L-4 4.00 5.00 50 10.00 55.00 24.0 C6 GHDR/L-4 4.00 5.00 63 10.00 55.00 32.0 C5 GHDR/L-5 5.00 6.40 50 12.00 55.00 24.0 C6 GHDR/L-5 5.00 6.40 63 12.00 55.00 32.0 C6 GHDR/L-8 7.00 8.40 63 25.00 70.00 30.0 При использовании пластин GPV и TIP, державку необходимо модифицировать в соответствии с профилем пластины, чтобы обеспечить нужный угол. <1) Используется с пластинами GIF 8, GIA 8, GIPA 8, GDMM, GIDA, GDMY, GDMF, GDMU. Пластины, см.стр. GDMF (B29) GDMM-CC (E46) GDMN (B31) GDMU (B31) GDMY (B30) GDMY (полный радиус) (B33) GDMY-F (B34) GIA-K (длинное гнездо) (B44) GIA-K (W=3-6) (B44) GIF (B42) GIF (полный радиус) (B43) GIF (длинное гнездо) (B43) GIF-E (W=4-6 полный радиус) (B37) GIF-E (W=4-6) (B35) GIF-E (W=8,10 полный радиус) (B38) GIF-E (W=8,10) (B35) GIM-C (D48) GIM-J (D49) GIM-J-RA/LA (D49) GIM-UT (D51) GIM-UT-RA/LA (D51) GIM-W (D50) GIM-W-RA/LA (D50) GIMF (B29) GIMN (B31) GIMY (B30) GIMY (полный радиус) (B32) GIMY-F (B34) GIP (B41) GIP (полный радиус) (B42) GIP-E (B36) GIP-E (полный радиус) (B38) GIP-UN (B50) GIPA (полный радиус W=3-6) (B47) GIPA (W=3-6) (B46) GIPA/GIDA 8 (полный радиус) (B48) GIPY (B46) GITM (B45) GITM (полный радиус) (B45) GPV (B50) По резьбонарезным пластинам TIP - см. полный каталог токарного и резьбонарезного инструмента ISCAR. ЗАП.ЧАСТИ Обозначение Винт Ключ Сопло СОЖ C4 GHDR/L-3 SR M5X20DIN912 HW 4.0 EZ 104 C5 GHDR/L-3 SR M5X25DIN912 HW 4.0 EZ 104 C6 GHDR/L-3 SR M5X25DIN912 HW 4.0 EZ 125 C4 GHDR/L-4 SR M6X25DIN912 HW 5.0 EZ 104 C5 GHDR/L-4 SR M6X25DIN912 HW 5.0 EZ 104 C6 GHDR/L-4 SR M6X25DIN912 HW 5.0 EZ 125 C5 GHDR/L-5 SR M6X25DIN912 HW 5.0 EZ 104 C6 GHDR/L-5 SR M6X25DIN912 HW 5.0 EZ 125 C6 GHDR/L-8 SR M6X25DIN912 HW 5.0 EZ 146 Member IMC Group G11
