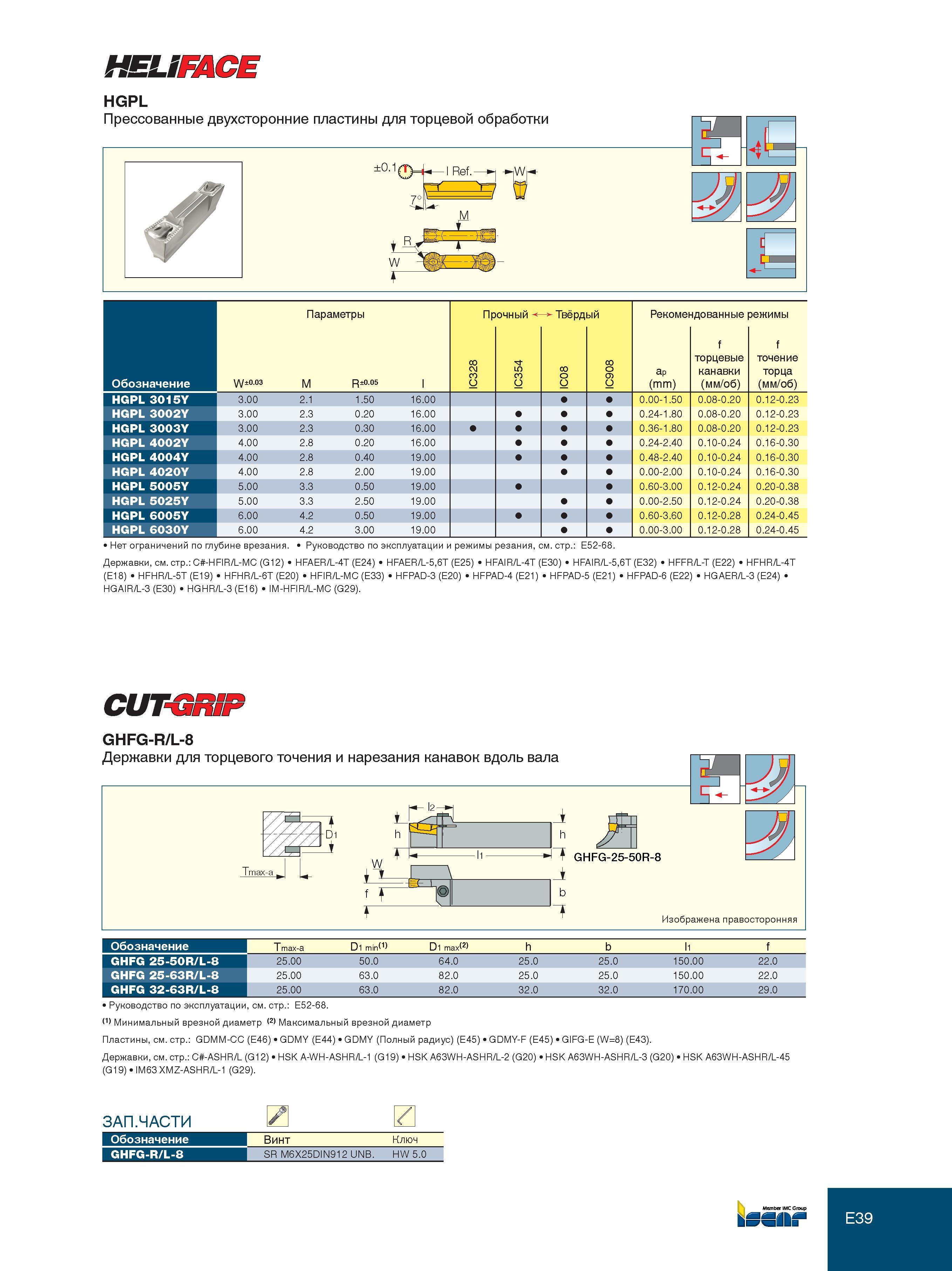

HELIFACE HGPL Обозначение Параметры Рекомендованные режимы W±o.o3 M R±0.05 l IC328 IC354 IC08 IC908 ap (mm) f торцевые канавки (мм/об) f точение торца (мм/об) HGPL 3015Y 3.00 2.1 1.50 16.00 0.00-1.50 0.08-0.20 0.12-0.23 HGPL 3002Y 3.00 2.3 0.20 16.00 0.24-1.80 0.08-0.20 0.12-0.23 HGPL 3003Y 3.00 2.3 0.30 16.00 0.36-1.80 0.08-0.20 0.12-0.23 HGPL 4002Y 4.00 2.8 0.20 16.00 0.24-2.40 0.10-0.24 0.16-0.30 HGPL 4004Y 4.00 2.8 0.40 19.00 0.48-2.40 0.10-0.24 0.16-0.30 HGPL 4020Y 4.00 2.8 2.00 19.00 0.00-2.00 0.10-0.24 0.16-0.30 HGPL 5005Y 5.00 3.3 0.50 19.00 0.60-3.00 0.12-0.24 0.20-0.38 HGPL 5025Y 5.00 3.3 2.50 19.00 0.00-2.50 0.12-0.24 0.20-0.38 HGPL 6005Y 6.00 4.2 0.50 19.00 0.60-3.60 0.12-0.28 0.24-0.45 HGPL 6030Y 6.00 4.2 3.00 19.00 0.00-3.00 0.12-0.28 0.24-0.45 Нет ограничений по глубине врезания. Руководство по эксплуатации и режимы резания, см. стр. E52-68. Державки, см. стр. C -HFIR/L-MC (G12) HFAER/L-4T (E24) HFAER/L-5,6T (E25) HFAIR/L-4T (E30) HFAIR/L-5,6T (E32) HFFR/L-T (E22) HFHR/L-4T (E18) HFHR/L-5T (E19) HFHR/L-6T (E20) HFIR/L-MC (E33) HFPAD-3 (E20) HFPAD-4 (E21) HFPAD-5 (E21) HFPAD-6 (E22) HGAER/L-3 (E24) HGAIR/L-3 (E30) HGHR/L-3 (E16) IM-HFIR/L-MC (G29). CUTORiF GHFG-R/L-8 Обозначение T max-a D1 min(1) D1 max(2) h b f GHFG 25-50R/L-8 25.00 50.0 64.0 25.0 25.0 150.00 22.0 GHFG 25-63R/L-8 25.00 63.0 82.0 25.0 25.0 150.00 22.0 GHFG 32-63R/L-8 25.00 63.0 82.0 32.0 32.0 170.00 29.0 Руководство по эксплуатации, см. стр. E52-68. Минимальный врезной диаметр Максимальный врезной диаметр Пластины, см. стр. GDMM-CC (E46) GDMY (E44) GDMY (Полный радиус) (E45) GDMY-F (E45) GIFG-E (W=8) (E43). Державки, см. стр. C -ASHR/L (G12) HSK A-WH-ASHR/L-1 (G19) HSK A63WH-ASHR/L-2 (G20) HSK A63WH-ASHR/L-3 (G20) HSK A63WH-ASHR/L-45 (G19) IM63 XMZ-ASHR/L-1 (G29). E39 ЗАП.ЧАСТИ Обозначение Винт Ключ GHFG-R/L-8 SR M6X25DIN912 UNB. HW 5.0
