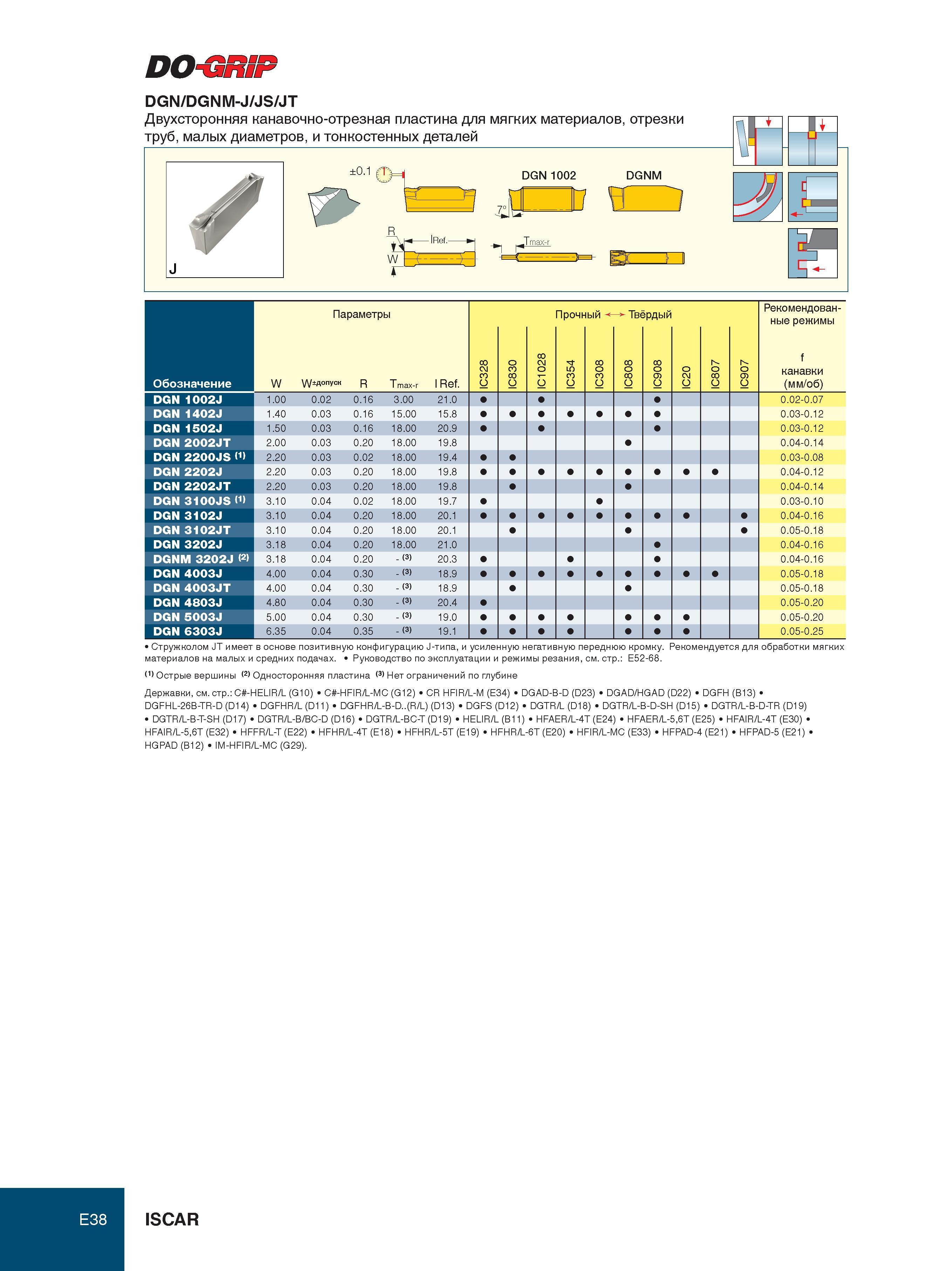

Двухсторонняя канавочно-отрезная пластина DO-GRIP DGN/DGNM-J/JS/JT для мягких материалов, отрезки труб, малых диаметров, и тонкостенных деталей Параметр

Двухсторонняя канавочно-отрезная пластина DO-GRIP DGN/DGNM-J/JS/JT для мягких материалов, отрезки труб, малых диаметров, и тонкостенных деталей Параметры Обозначение W W±AonycK R T max-r l Ref. IC328 IC830 IC1028 IC354 0 3 IC 0 8 IC IC IC20 1 0 8 IC IC907 f канавки (мм/об) DGN 1002J 1.00 0.02 0.16 3.00 21.0 0.02-0.07 DGN 1402J 1.40 0.03 0.16 15.00 15.8 0.03-0.12 DGN 1502J 1.50 0.03 0.16 18.00 20.9 0.03-0.12 DGN 2002JT 2.00 0.03 0.20 18.00 19.8 0.04-0.14 DGN 2200JS 2.20 0.03 0.02 18.00 19.4 0.03-0.08 DGN 2202J 2.20 0.03 0.20 18.00 19.8 0.04-0.12 DGN 2202JT 2.20 0.03 0.20 18.00 19.8 0.04-0.14 DGN 3100JS 3.10 0.04 0.02 18.00 19.7 0.03-0.10 DGN 3102J 3.10 0.04 0.20 18.00 20.1 0.04-0.16 DGN 3102JT 3.10 0.04 0.20 18.00 20.1 0.05-0.18 DGN 3202J 3.18 0.04 0.20 18.00 21.0 0.04-0.16 DGNM 3202J (2) 3.18 0.04 0.20 - (3) 20.3 0.04-0.16 DGN 4003J 4.00 0.04 0.30 - (3) 18.9 0.05-0.18 DGN 4003JT 4.00 0.04 0.30 - (3) 18.9 0.05-0.18 DGN 4803J 4.80 0.04 0.30 - (3) 20.4 0.05-0.20 DGN 5003J 5.00 0.04 0.30 - (3) 19.0 0.05-0.20 DGN 6303J 6.35 0.04 0.35 - (3) 19.1 0.05-0.25 Рекомендованные режимы Стружколом JT имеет в основе позитивную конфигурацию J-типа, и усиленную негативную переднюю кромку. Рекомендуется для обработки мягких материалов на малых и средних подачах. Руководство по эксплуатации и режимы резания, см. стр. E52-68. Острые вершины (2) Односторонняя пластина (3) Нет ограничений по глубине Державки, см. стр. C -HELIR/L (G10) C -HFIR/L-MC (G12) CR HFIR/L-M (E34) DGAD-B-D (D23) DGAD/HGAD (D22) DGFH (B13) DGFHL-26B-TR-D (D14) DGFHR/L (D11) DGFHR/L-B-D..(R/L) (D13) DGFS (D12) DGTR/L (D18) DGTR/L-B-D-SH (D15) DGTR/L-B-D-TR (D19) DGTR/L-B-T-SH (D17) DGTR/L-B/BC-D (D16) DGTR/L-BC-T (D19) HELIR/L (B11) HFAER/L-4T (E24) HFAER/L-5,6T (E25) HFAIR/L-4T (E30) HFAIR/L-5,6T (E32) HFFR/L-T (E22) HFHR/L-4T (E18) HFHR/L-5T (E19) HFHR/L-6T (E20) HFIR/L-MC (E33) HFPAD-4 (E21) HFPAD-5 (E21) HGPAD (B12) IM-HFIR/L-MC (G29). E38 ISCAR ±0.1 ем S 1 DGN 1002 jrzu iRef.- W 1 С
