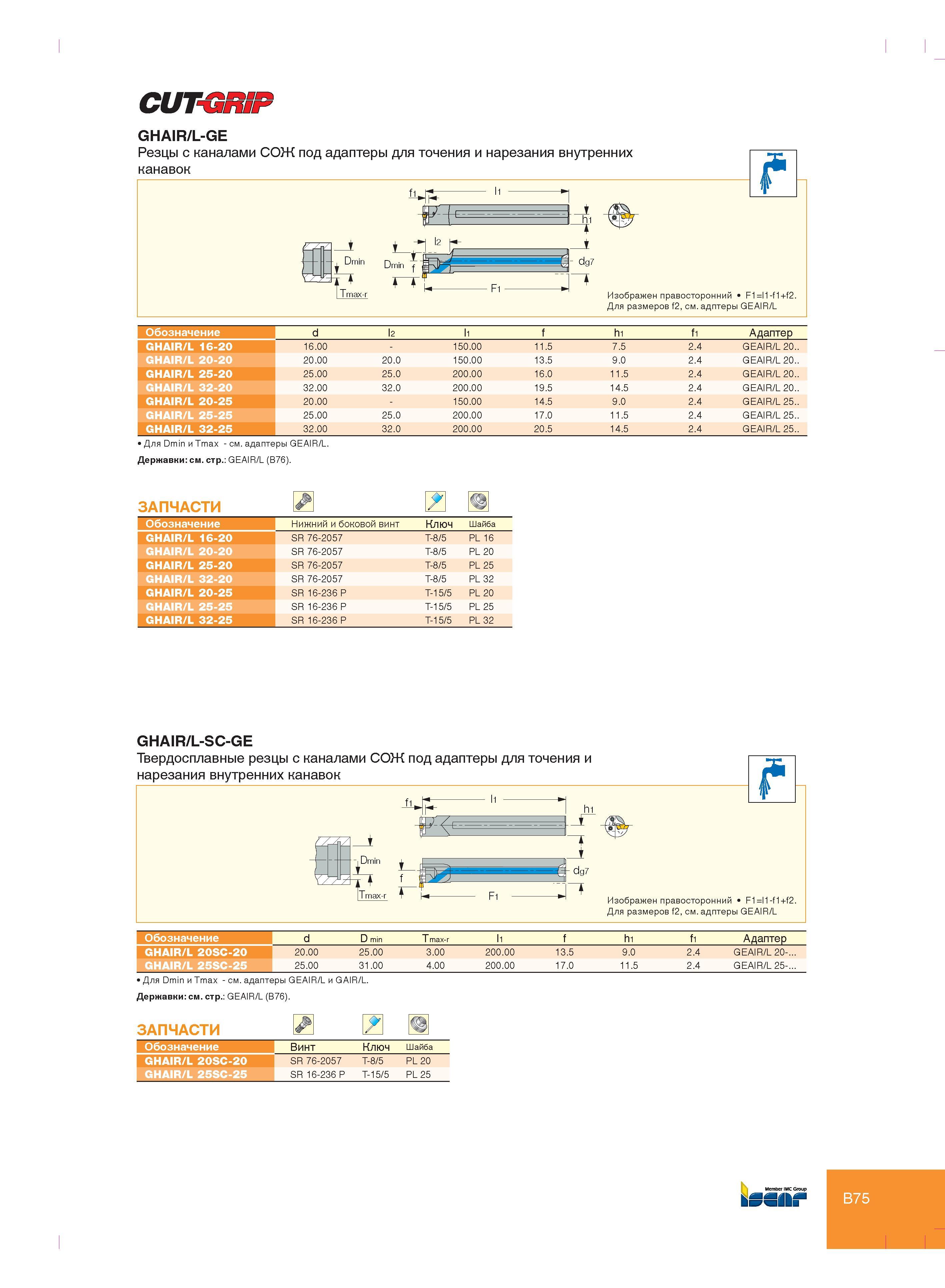

CUT-GRIP GHAIR/L-GE Резцы с каналами СОЖ под адаптеры для точения и нарезания внутренних канавок Dmin Ь Dmin Tmax-r Изображен правосторонний Для размеров f2, см. адптеры F1=l1-f1+f2. GEAIR/L Обозначение d l2 li f hi fl Адаптер GHAIR/L 16-20 16.00 - 150.00 11.5 7.5 2.4 GEAIR/L 20.. GHAIR/L 20-20 20.00 20.0 150.00 13.5 9.0 2.4 GEAIR/L 20.. GHAIR/L 25-20 25.00 25.0 200.00 16.0 11.5 2.4 GEAIR/L 20.. GHAIR/L 32-20 32.00 32.0 200.00 19.5 14.5 2.4 GEAIR/L 20.. GHAIR/L 20-25 20.00 - 150.00 14.5 9.0 2.4 GEAIR/L 25.. GHAIR/L 25-25 25.00 25.0 200.00 17.0 11.5 2.4 GEAIR/L 25.. GHAIR/L 32-25 32.00 32.0 200.00 20.5 14.5 2.4 GEAIR/L 25.. Для Dmin и Tmax - см. адаптеры GEAIR/L. Державки см. стр. GEAIR/L (B76). ЗАПЧАСТИ Обозначение Нижний и боковой винт Ключ Шайба GHAIR/L 16-20 SR 76-2057 T-8/5 PL 16 GHAIR/L 20-20 SR 76-2057 T-8/5 PL 20 GHAIR/L 25-20 SR 76-2057 T-8/5 PL 25 GHAIR/L 32-20 SR 76-2057 T-8/5 PL 32 GHAIR/L 20-25 SR 16-236 P T-15/5 PL 20 GHAIR/L 25-25 SR 16-236 P T-15/5 PL 25 GHAIR/L 32-25 SR 16-236 P T-15/5 PL 32 GHAIR/L-SC-GE Твердосплавные резцы с каналами СОЖ под адаптеры для точения и нарезания внутренних канавок Dmin Tmax-r Изображен правосторонний F1=l1-f1+f2. Для размеров f2, см. адптеры GEAIR/L Обозначение d D min T max-r li f hi fi Адаптер GHAIR/L 20SC-20 20.00 25.00 3.00 200.00 13.5 9.0 2.4 GEAIR/L 20-... GHAIR/L 25SC-25 25.00 31.00 4.00 200.00 17.0 11.5 2.4 GEAIR/L 25-... Для Dmin и Tmax - см. адаптеры GEAIR/L и GAIR/L. Державки см. стр. GEAIR/L (B76). ЗАПЧАСТИ Обозначение Винт Ключ Шайба GHAIR/L 20SC-20 SR 76-2057 T-8/5 PL 20 GHAIR/L 25SC-25 SR 16-236 P T-15/5 PL 25 Member IMC Group B75
