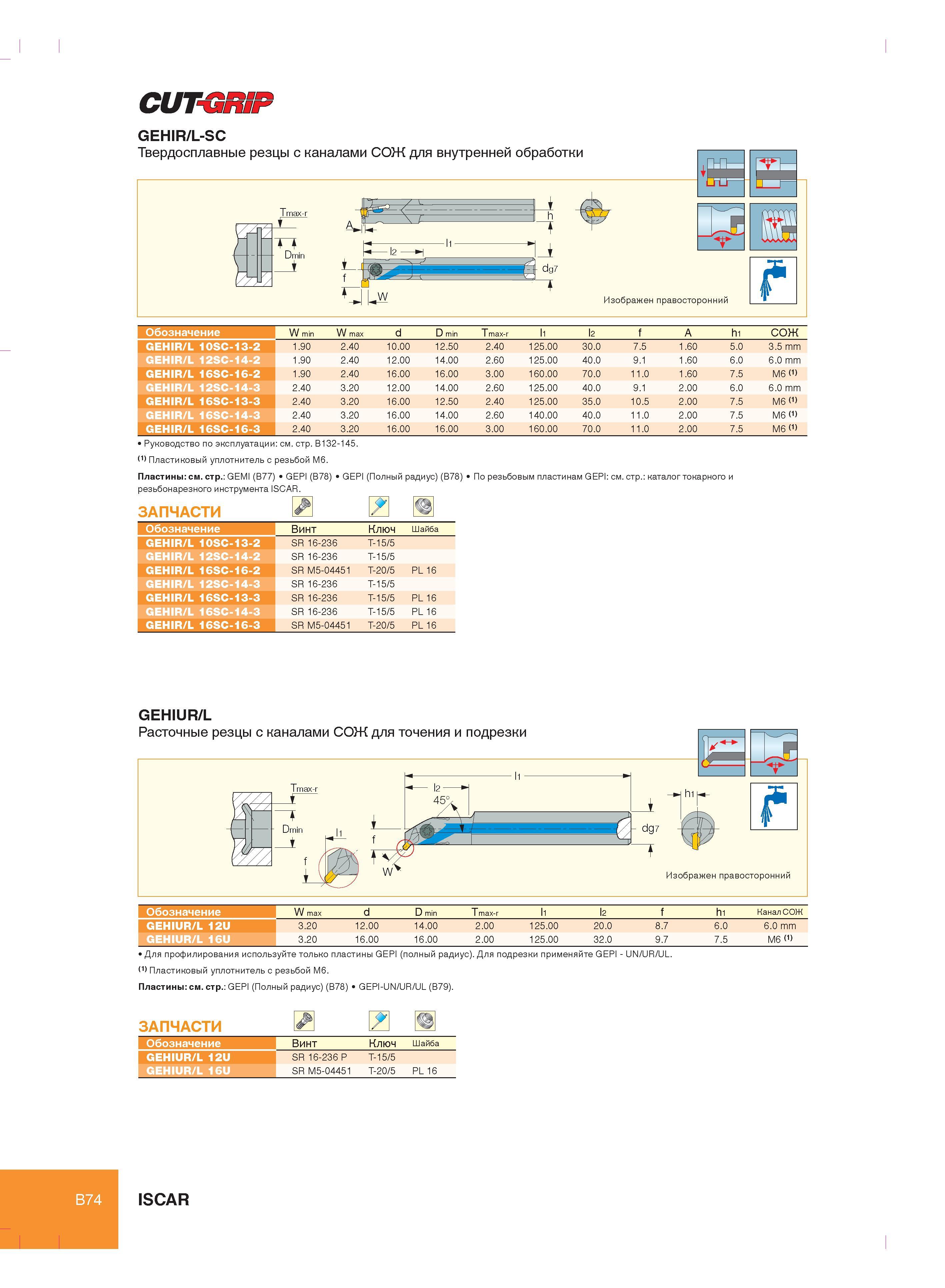

CUTCRIP GEHIR/L-SC Обозначение W min W max d D min T max-r l2 f A hi СОЖ GEHIR/L 10SC-13-2 1.90 2.40 10.00 12.50 2.40 125.00 30.0 7.5 1.60 5.0 3.5 mm GEHIR/L 12SC-14-2 1.90 2.40 12.00 14.00 2.60 125.00 40.0 9.1 1.60 6.0 6.0 mm GEHIR/L 16SC-16-2 1.90 2.40 16.00 16.00 3.00 160.00 70.0 11.0 1.60 7.5 M6 GEHIR/L 12SC-14-3 2.40 3.20 12.00 14.00 2.60 125.00 40.0 9.1 2.00 6.0 6.0 mm GEHIR/L 16SC-13-3 2.40 3.20 16.00 12.50 2.40 125.00 35.0 10.5 2.00 7.5 M6 GEHIR/L 16SC-14-3 2.40 3.20 16.00 14.00 2.60 140.00 40.0 11.0 2.00 7.5 M6 GEHIR/L 16SC-16-3 2.40 3.20 16.00 16.00 3.00 160.00 70.0 11.0 2.00 7.5 M6 Руководство по эксплуатации см. стр. B132-145. Пластиковый уплотнитель с резьбой M6. Пластины см. стр. GEMI (B77) GEPI (B78) GEPI (Полный радиус) (B78) 1 резьбонарезного инструмента ISCAR. По резьбовым пластинам GEPI см. стр. каталог токарного и ЗАПЧАСТИ Обозначение Винт Ключ Шайба GEHIR/L 10SC-13-2 SR 16-236 T-15/5 GEHIR/L 12SC-14-2 SR 16-236 T-15/5 GEHIR/L 16SC-16-2 SR M5-04451 T-20/5 PL 16 GEHIR/L 12SC-14-3 SR 16-236 T-15/5 GEHIR/L 16SC-13-3 SR 16-236 T-15/5 PL 16 GEHIR/L 16SC-14-3 SR 16-236 T-15/5 PL 16 GEHIR/L 16SC-16-3 SR M5-04451 T-20/5 PL 16 GEHIUR/L Расточные резцы с каналами СОЖ для точения и подрезки dg7 Изображен правосторонний Обозначение W max d D min Tmax-r li l2 f hi Канал СОЖ GEHIUR/L 12U 3.20 12.00 14.00 2.00 125.00 20.0 8.7 6.0 6.0 mm GEHIUR/L 16U 3.20 16.00 16.00 2.00 125.00 32.0 9.7 7.5 M6 Для профилирования используйте только пластины GEPI (полный радиус). Для подрезки применяйте GEPI - UN/UR/UL. Пластиковый уплотнитель с резьбой M6. Пластины см. стр. GEPI (Полный радиус) (B78) GEPI-UN/UR/UL (B79). ЗАПЧАСТИ Обозначение Винт Ключ Шайба GEHIUR/L 12U SR 16-236 P T-15/5 GEHIUR/L 16U SR M5-04451 T-20/5 PL 16 B74 ISCAR
