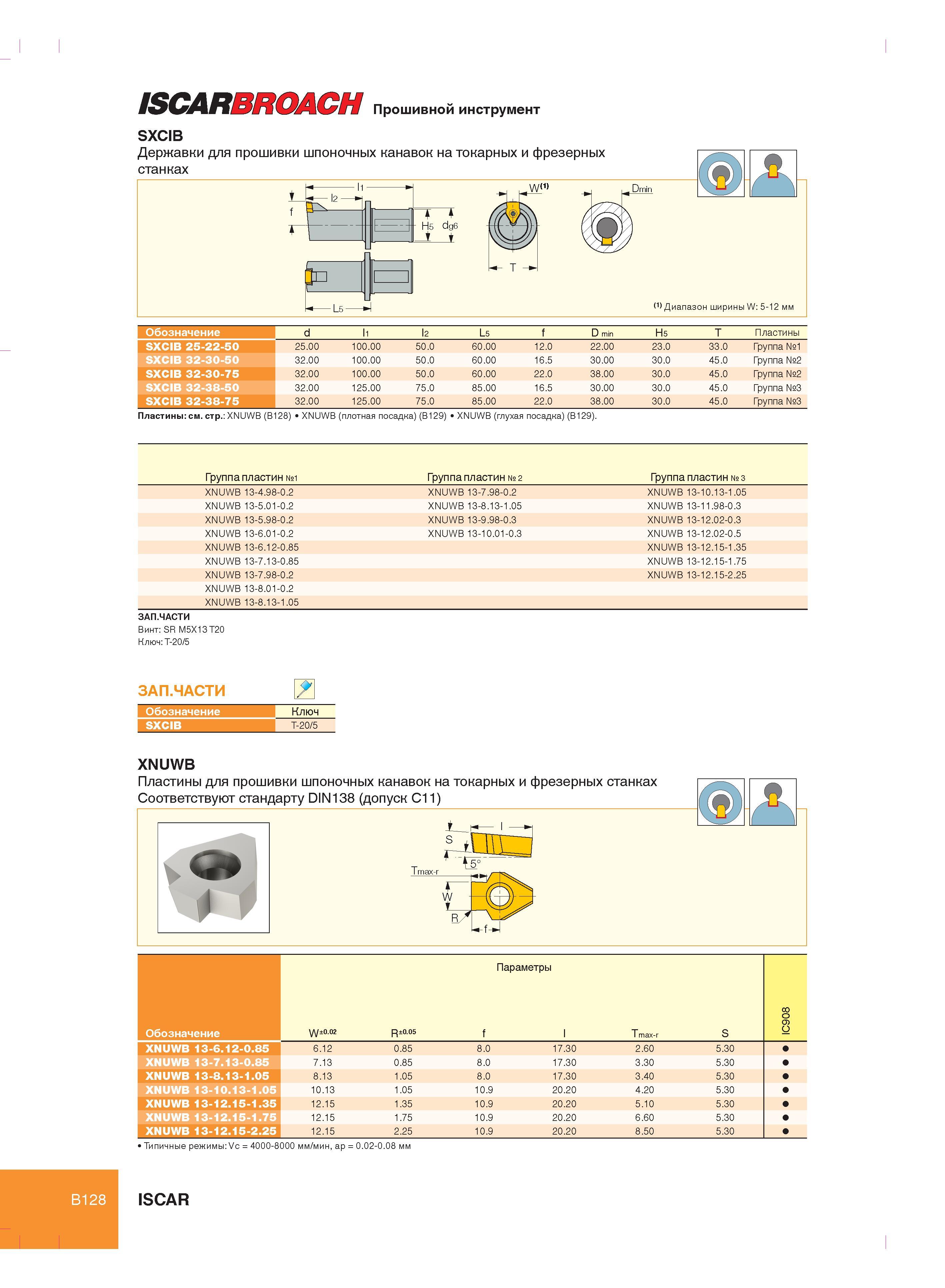

138 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B128

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B128 0138 Lab2u

ISCARBROACH Прошивной инструмент SXCIB Обозначение d l2 L5 f D min H5 T Пластины SXCIB 25-22-50 25.00 100.00 50.0 60.00 12.0 22.00 23.0 33.0 Группа №1 SXCIB 32-30-50 32.00 100.00 50.0 60.00 16.5 30.00 30.0 45.0 Группа №2 SXCIB 32-30-75 32.00 100.00 50.0 60.00 22.0 38.00 30.0 45.0 Группа №2 SXCIB 32-38-50 32.00 125.00 75.0 85.00 16.5 30.00 30.0 45.0 Группа №3 SXCIB 32-38-75 32.00 125.00 75.0 85.00 22.0 38.00 30.0 45.0 Группа №3 Пластины см. стр. XNUWB (B128) XNUWB (плотная посадка) (B129) XNUWB (глухая посадка) (B129). Группа пластин №1 Группа пластин № 2 Группа пластин № 3 XNUWB 13-4.98-0.2 XNUWB 13-7.98-0.2 XNUWB 13-10.13-1.05 XNUWB 13-5.01-0.2 XNUWB 13-8.13-1.05 XNUWB 13-11.98-0.3 XNUWB 13-5.98-0.2 XNUWB 13-9.98-0.3 XNUWB 13-12.02-0.3 XNUWB 13-6.01-0.2 XNUWB 13-10.01-0.3 XNUWB 13-12.02-0.5 XNUWB 13-6.12-0.85 XNUWB 13-12.15-1.35 XNUWB 13-7.13-0.85 XNUWB 13-12.15-1.75 XNUWB 13-7.98-0.2 XNUWB 13-12.15-2.25 XNUWB 13-8.01-0.2 XNUWB 13-8.13-1.05 ЗАП.ЧАСТИ Винт SR M5X13T20 Ключ T-20/5 ЗАП.ЧАСТИ Обозначение Ключ I SXCIB T-20/5 XNUWB Пластины для прошивки шпоночных канавок на токарных и фрезерных станках Соответствуют стандарту DIN138 (допуск С11) Tmax- S-i 5° О А Обозначение Параметры IC908 W±0.02 R±0.05 f l T max-r S XNUWB 13-6.12-0.85 6.12 0.85 8.0 17.30 2.60 5.30 XNUWB 13-7.13-0.85 7.13 0.85 8.0 17.30 3.30 5.30 XNUWB 13-8.13-1.05 8.13 1.05 8.0 17.30 3.40 5.30 XNUWB 13-10.13-1.05 10.13 1.05 10.9 20.20 4.20 5.30 XNUWB 13-12.15-1.35 12.15 1.35 10.9 20.20 5.10 5.30 XNUWB 13-12.15-1.75 12.15 1.75 10.9 20.20 6.60 5.30 XNUWB 13-12.15-2.25 12.15 2.25 10.9 20.20 8.50 5.30 Типичные режимы Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм B128 ISCAR
