136 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B126

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B126 0136 Lab2u

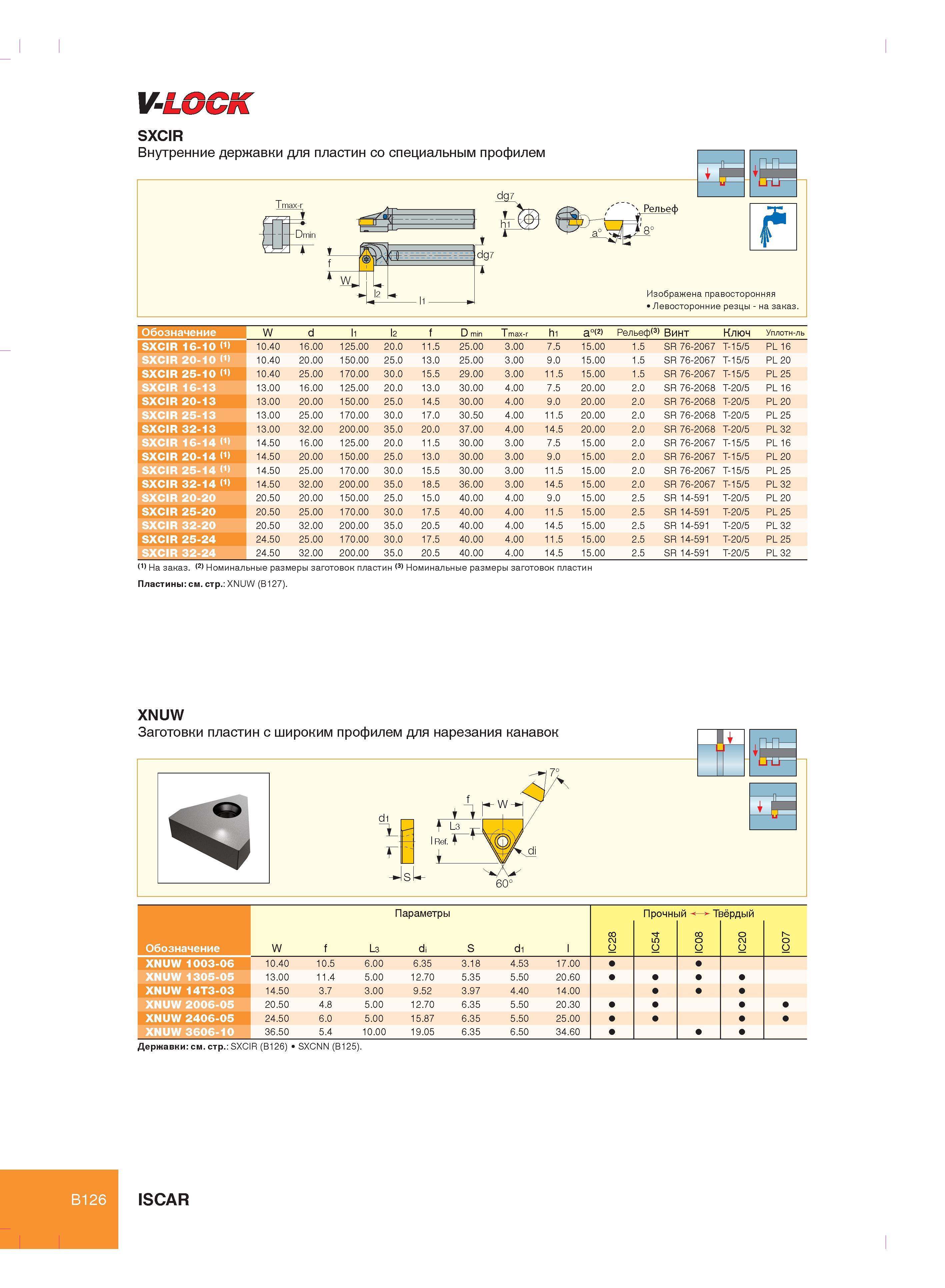

I/-LOCK SXCIR Внутренние державки для пластин со специальным профилем T max-r Dm 1 Рельеф Изображена правосторонняя Левосторонние резцы - на заказ. Обозначение W d li l2 f D min T max-r hi a°(2) Рельеф(3) Винт Ключ Уплотн-ль SXCIR 16-10 10.40 16.00 125.00 20.0 11.5 25.00 3.00 7.5 15.00 1.5 SR 76-2067 T-15/5 PL 16 SXCIR 20-10 10.40 20.00 150.00 25.0 13.0 25.00 3.00 9.0 15.00 1.5 SR 76-2067 T-15/5 PL 20 SXCIR 25-10 10.40 25.00 170.00 30.0 15.5 29.00 3.00 11.5 15.00 1.5 SR 76-2067 T-15/5 PL 25 SXCIR 16-13 13.00 16.00 125.00 20.0 13.0 30.00 4.00 7.5 20.00 2.0 SR 76-2068 T-20/5 PL 16 SXCIR 20-13 13.00 20.00 150.00 25.0 14.5 30.00 4.00 9.0 20.00 2.0 SR 76-2068 T-20/5 PL 20 SXCIR 25-13 13.00 25.00 170.00 30.0 17.0 30.50 4.00 11.5 20.00 2.0 SR 76-2068 T-20/5 PL 25 SXCIR 32-13 13.00 32.00 200.00 35.0 20.0 37.00 4.00 14.5 20.00 2.0 SR 76-2068 T-20/5 PL 32 SXCIR 16-14 14.50 16.00 125.00 20.0 11.5 30.00 3.00 7.5 15.00 2.0 SR 76-2067 T-15/5 PL 16 SXCIR 20-14 14.50 20.00 150.00 25.0 13.0 30.00 3.00 9.0 15.00 2.0 SR 76-2067 T-15/5 PL 20 SXCIR 25-14 14.50 25.00 170.00 30.0 15.5 30.00 3.00 11.5 15.00 2.0 SR 76-2067 T-15/5 PL 25 SXCIR 32-14 14.50 32.00 200.00 35.0 18.5 36.00 3.00 14.5 15.00 2.0 SR 76-2067 T-15/5 PL 32 SXCIR 20-20 20.50 20.00 150.00 25.0 15.0 40.00 4.00 9.0 15.00 2.5 SR 14-591 T-20/5 PL 20 SXCIR 25-20 20.50 25.00 170.00 30.0 17.5 40.00 4.00 11.5 15.00 2.5 SR 14-591 T-20/5 PL 25 SXCIR 32-20 20.50 32.00 200.00 35.0 20.5 40.00 4.00 14.5 15.00 2.5 SR 14-591 T-20/5 PL 32 SXCIR 25-24 24.50 25.00 170.00 30.0 17.5 40.00 4.00 11.5 15.00 2.5 SR 14-591 T-20/5 PL 25 SXCIR 32-24 24.50 32.00 200.00 35.0 20.5 40.00 4.00 14.5 15.00 2.5 SR 14-591 T-20/5 PL 32 На заказ. (2) Номинальные размеры заготовок пластин (3) Номинальные размеры заготовок пластин Пластины см. стр. XNUW (B127). XNUW Заготовки пластин с широким профилем для нарезания канавок di Г W L3 l Ref. i Параметры Прочны i > й зёрдый i i Обозначение W f L3 di S di l IC28 IC54 IC08 IC20 IC07 XNUW 1003-06 10.40 10.5 6.00 6.35 3.18 4.53 17.00 XNUW 1305-05 13.00 11.4 5.00 12.70 5.35 5.50 20.60 XNUW 14T3-03 14.50 3.7 3.00 9.52 3.97 4.40 14.00 XNUW 2006-05 20.50 4.8 5.00 12.70 6.35 5.50 20.30 XNUW 2406-05 24.50 6.0 5.00 15.87 6.35 5.50 25.00 XNUW 3606-10 36.50 5.4 10.00 19.05 6.35 6.50 34.60 Державки см. стр. SXCIR (B126) SXCNN (B125). S B126 ISCAR
