124 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B114

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B114 0124 Lab2u

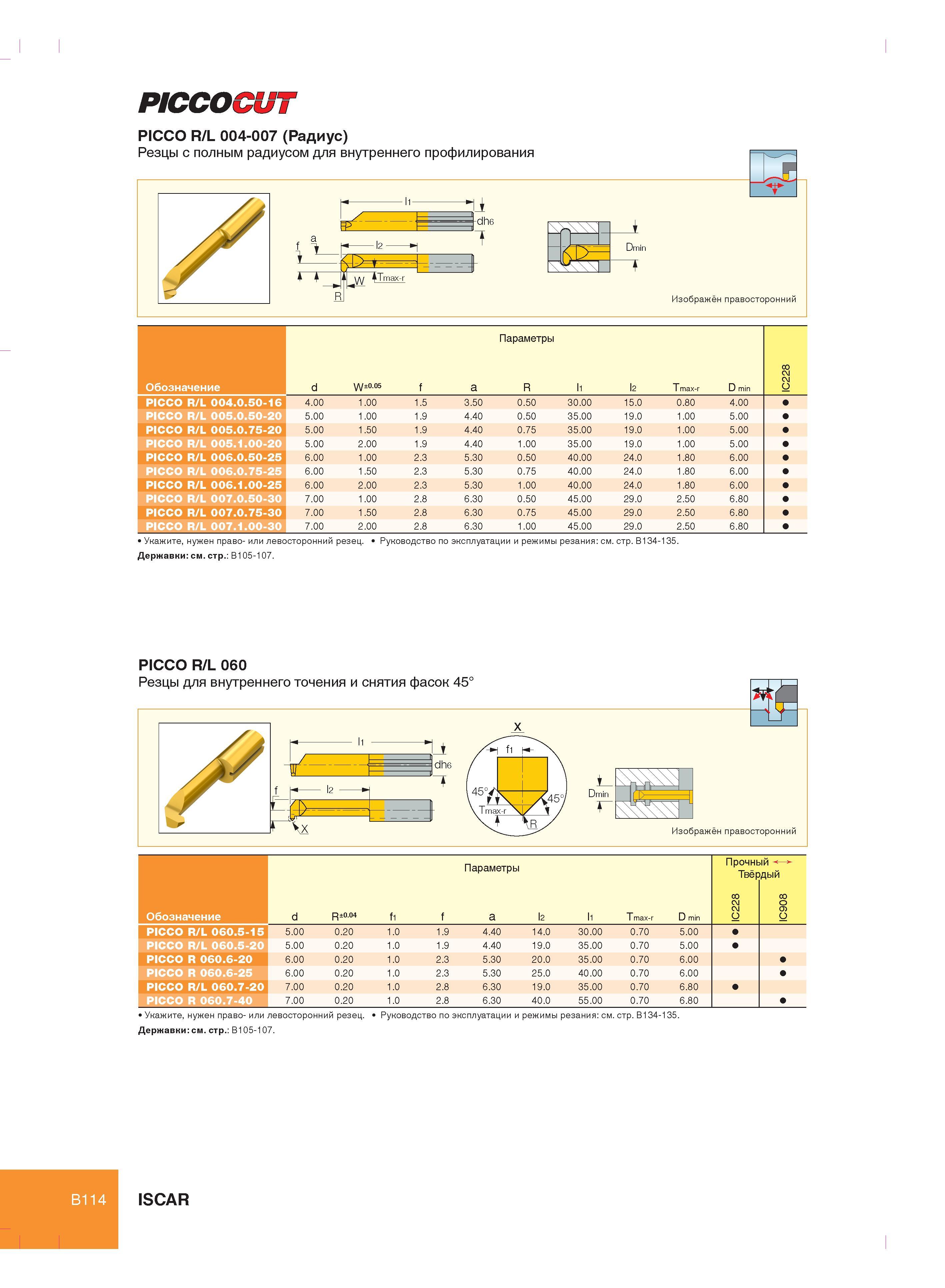

рюсосит PICCO R/L 004-007 (Радиус) Резцы с полным радиусом для внутреннего профилирования Параметры Обозначение d W±0.05 f a R li l2 T max-r D min IC228 PICCO R/L 004.0.50-16 4.00 1.00 1.5 3.50 0.50 30.00 15.0 0.80 4.00 PICCO R/L 005.0.50-20 5.00 1.00 1.9 4.40 0.50 35.00 19.0 1.00 5.00 PICCO R/L 005.0.75-20 5.00 1.50 1.9 4.40 0.75 35.00 19.0 1.00 5.00 PICCO R/L 005.1.00-20 5.00 2.00 1.9 4.40 1.00 35.00 19.0 1.00 5.00 PICCO R/L 006.0.50-25 6.00 1.00 2.3 5.30 0.50 40.00 24.0 1.80 6.00 PICCO R/L 006.0.75-25 6.00 1.50 2.3 5.30 0.75 40.00 24.0 1.80 6.00 PICCO R/L 006.1.00-25 6.00 2.00 2.3 5.30 1.00 40.00 24.0 1.80 6.00 PICCO R/L 007.0.50-30 7.00 1.00 2.8 6.30 0.50 45.00 29.0 2.50 6.80 PICCO R/L 007.0.75-30 7.00 1.50 2.8 6.30 0.75 45.00 29.0 2.50 6.80 PICCO R/L 007.1.00-30 7.00 2.00 2.8 6.30 1.00 45.00 29.0 2.50 6.80 Укажите, нужен право- или левосторонний резец. Руководство по эксплуатации и режимы резания см. стр. B134-135. Державки см. стр. B105-107. PICCO R/L 060 Обозначение Параметры d R±0.04 fi f a l2 li Tmax-r D min IC228 IC908 PICCO R/L 060.5-15 5.00 0.20 1.0 1.9 4.40 14.0 30.00 0.70 5.00 PICCO R/L 060.5-20 5.00 0.20 1.0 1.9 4.40 19.0 35.00 0.70 5.00 PICCO R 060.6-20 6.00 0.20 1.0 2.3 5.30 20.0 35.00 0.70 6.00 PICCO R 060.6-25 6.00 0.20 1.0 2.3 5.30 25.0 40.00 0.70 6.00 PICCO R/L 060.7-20 7.00 0.20 1.0 2.8 6.30 19.0 35.00 0.70 6.80 PICCO R 060.7-40 7.00 0.20 1.0 2.8 6.30 40.0 55.00 0.70 6.80 Укажите, нужен право- или левосторонний резец. Руководство по эксплуатации и режимы резания см. стр. B134-135. Державки см. стр. B105-107. B114 ISCAR
