Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B113 0123 Lab2u

Обновлено 2020-04-17 19:42:24

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2012 Токарный канавочный инструмент (Всего 418 стр.)

123 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B113

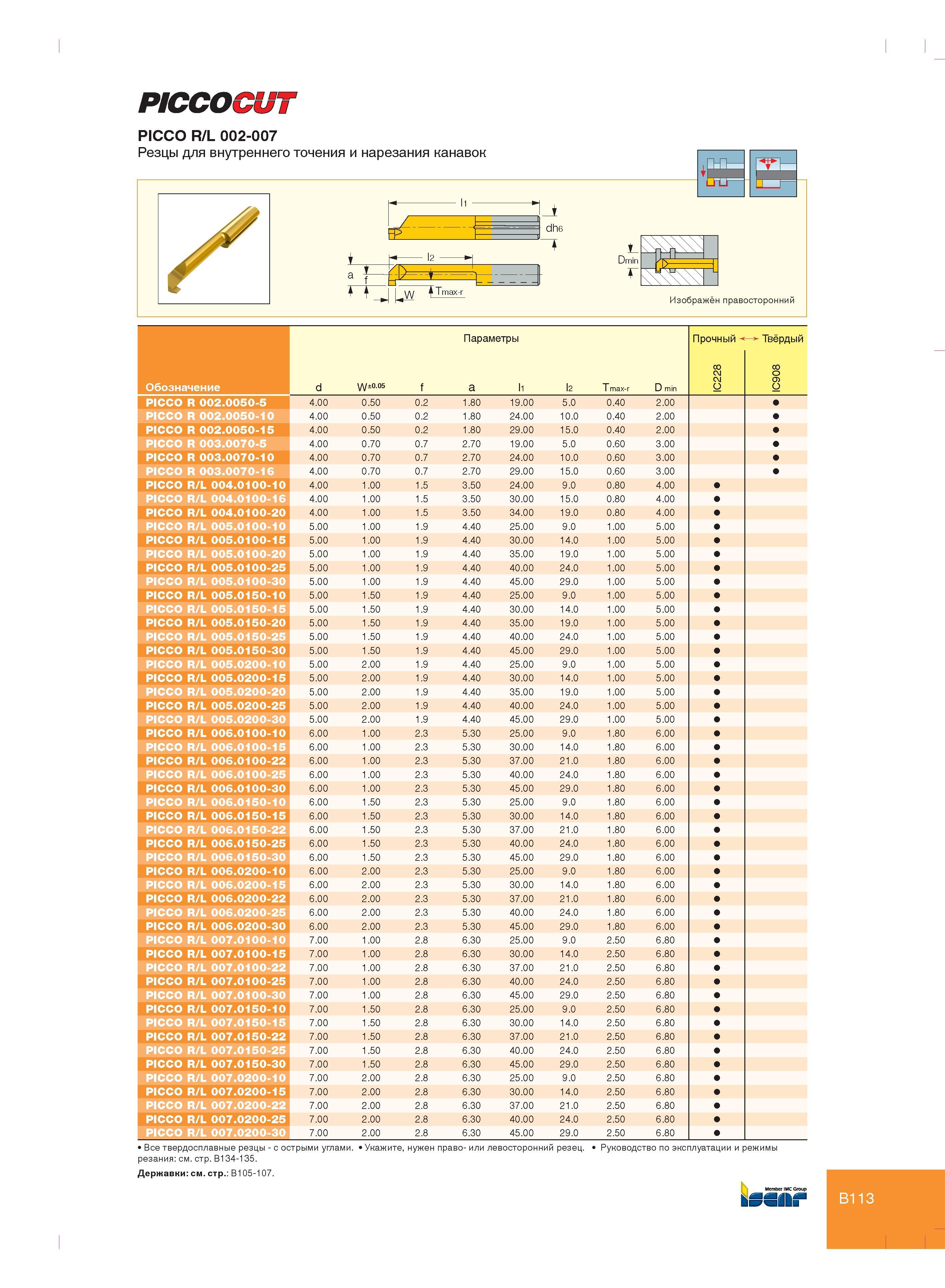

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B113 0123 Lab2u PICCOCUT PICCO R/L 002-007 Обозначение Параметры d W±0.05 f a l2 T max-r D min IC228 IC908 PICCO R 002.0050-5 4.00 0.50 0.2 1.80 19.00 5.0 0.40 2.00 PICCO R 002.0050-10 4.00 0.50 0.2 1.80 24.00 10.0 0.40 2.00 PICCO R 002.0050-15 4.00 0.50 0.2 1.80 29.00 15.0 0.40 2.00 PICCO R 003.0070-5 4.00 0.70 0.7 2.70 19.00 5.0 0.60 3.00 PICCO R 003.0070-10 4.00 0.70 0.7 2.70 24.00 10.0 0.60 3.00 PICCO R 003.0070-16 4.00 0.70 0.7 2.70 29.00 15.0 0.60 3.00 PICCO R/L 004.0100-10 4.00 1.00 1.5 3.50 24.00 9.0 0.80 4.00 PICCO R/L 004.0100-16 4.00 1.00 1.5 3.50 30.00 15.0 0.80 4.00 PICCO R/L 004.0100-20 4.00 1.00 1.5 3.50 34.00 19.0 0.80 4.00 PICCO R/L 005.0100-10 5.00 1.00 1.9 4.40 25.00 9.0 1.00 5.00 PICCO R/L 005.0100-15 5.00 1.00 1.9 4.40 30.00 14.0 1.00 5.00 PICCO R/L 005.0100-20 5.00 1.00 1.9 4.40 35.00 19.0 1.00 5.00 PICCO R/L 005.0100-25 5.00 1.00 1.9 4.40 40.00 24.0 1.00 5.00 PICCO R/L 005.0100-30 5.00 1.00 1.9 4.40 45.00 29.0 1.00 5.00 PICCO R/L 005.0150-10 5.00 1.50 1.9 4.40 25.00 9.0 1.00 5.00 PICCO R/L 005.0150-15 5.00 1.50 1.9 4.40 30.00 14.0 1.00 5.00 PICCO R/L 005.0150-20 5.00 1.50 1.9 4.40 35.00 19.0 1.00 5.00 PICCO R/L 005.0150-25 5.00 1.50 1.9 4.40 40.00 24.0 1.00 5.00 PICCO R/L 005.0150-30 5.00 1.50 1.9 4.40 45.00 29.0 1.00 5.00 PICCO R/L 005.0200-10 5.00 2.00 1.9 4.40 25.00 9.0 1.00 5.00 PICCO R/L 005.0200-15 5.00 2.00 1.9 4.40 30.00 14.0 1.00 5.00 PICCO R/L 005.0200-20 5.00 2.00 1.9 4.40 35.00 19.0 1.00 5.00 PICCO R/L 005.0200-25 5.00 2.00 1.9 4.40 40.00 24.0 1.00 5.00 PICCO R/L 005.0200-30 5.00 2.00 1.9 4.40 45.00 29.0 1.00 5.00 PICCO R/L 006.0100-10 6.00 1.00 2.3 5.30 25.00 9.0 1.80 6.00 PICCO R/L 006.0100-15 6.00 1.00 2.3 5.30 30.00 14.0 1.80 6.00 PICCO R/L 006.0100-22 6.00 1.00 2.3 5.30 37.00 21.0 1.80 6.00 PICCO R/L 006.0100-25 6.00 1.00 2.3 5.30 40.00 24.0 1.80 6.00 PICCO R/L 006.0100-30 6.00 1.00 2.3 5.30 45.00 29.0 1.80 6.00 PICCO R/L 006.0150-10 6.00 1.50 2.3 5.30 25.00 9.0 1.80 6.00 PICCO R/L 006.0150-15 6.00 1.50 2.3 5.30 30.00 14.0 1.80 6.00 PICCO R/L 006.0150-22 6.00 1.50 2.3 5.30 37.00 21.0 1.80 6.00 PICCO R/L 006.0150-25 6.00 1.50 2.3 5.30 40.00 24.0 1.80 6.00 PICCO R/L 006.0150-30 6.00 1.50 2.3 5.30 45.00 29.0 1.80 6.00 PICCO R/L 006.0200-10 6.00 2.00 2.3 5.30 25.00 9.0 1.80 6.00 PICCO R/L 006.0200-15 6.00 2.00 2.3 5.30 30.00 14.0 1.80 6.00 PICCO R/L 006.0200-22 6.00 2.00 2.3 5.30 37.00 21.0 1.80 6.00 PICCO R/L 006.0200-25 6.00 2.00 2.3 5.30 40.00 24.0 1.80 6.00 PICCO R/L 006.0200-30 6.00 2.00 2.3 5.30 45.00 29.0 1.80 6.00 PICCO R/L 007.0100-10 7.00 1.00 2.8 6.30 25.00 9.0 2.50 6.80 PICCO R/L 007.0100-15 7.00 1.00 2.8 6.30 30.00 14.0 2.50 6.80 PICCO R/L 007.0100-22 7.00 1.00 2.8 6.30 37.00 21.0 2.50 6.80 PICCO R/L 007.0100-25 7.00 1.00 2.8 6.30 40.00 24.0 2.50 6.80 PICCO R/L 007.0100-30 7.00 1.00 2.8 6.30 45.00 29.0 2.50 6.80 PICCO R/L 007.0150-10 7.00 1.50 2.8 6.30 25.00 9.0 2.50 6.80 PICCO R/L 007.0150-15 7.00 1.50 2.8 6.30 30.00 14.0 2.50 6.80 PICCO R/L 007.0150-22 7.00 1.50 2.8 6.30 37.00 21.0 2.50 6.80 PICCO R/L 007.0150-25 7.00 1.50 2.8 6.30 40.00 24.0 2.50 6.80 PICCO R/L 007.0150-30 7.00 1.50 2.8 6.30 45.00 29.0 2.50 6.80 PICCO R/L 007.0200-10 7.00 2.00 2.8 6.30 25.00 9.0 2.50 6.80 PICCO R/L 007.0200-15 7.00 2.00 2.8 6.30 30.00 14.0 2.50 6.80 PICCO R/L 007.0200-22 7.00 2.00 2.8 6.30 37.00 21.0 2.50 6.80 PICCO R/L 007.0200-25 7.00 2.00 2.8 6.30 40.00 24.0 2.50 6.80 PICCO R/L 007.0200-30 7.00 2.00 2.8 6.30 45.00 29.0 2.50 6.80 Все твердосплавные резцы - с острыми углами. Укажите, нужен право или левосторонний резец. Руководство по эксплуатации и режимы резания см. стр. B134-135. Державки см. стр. B105-107.
