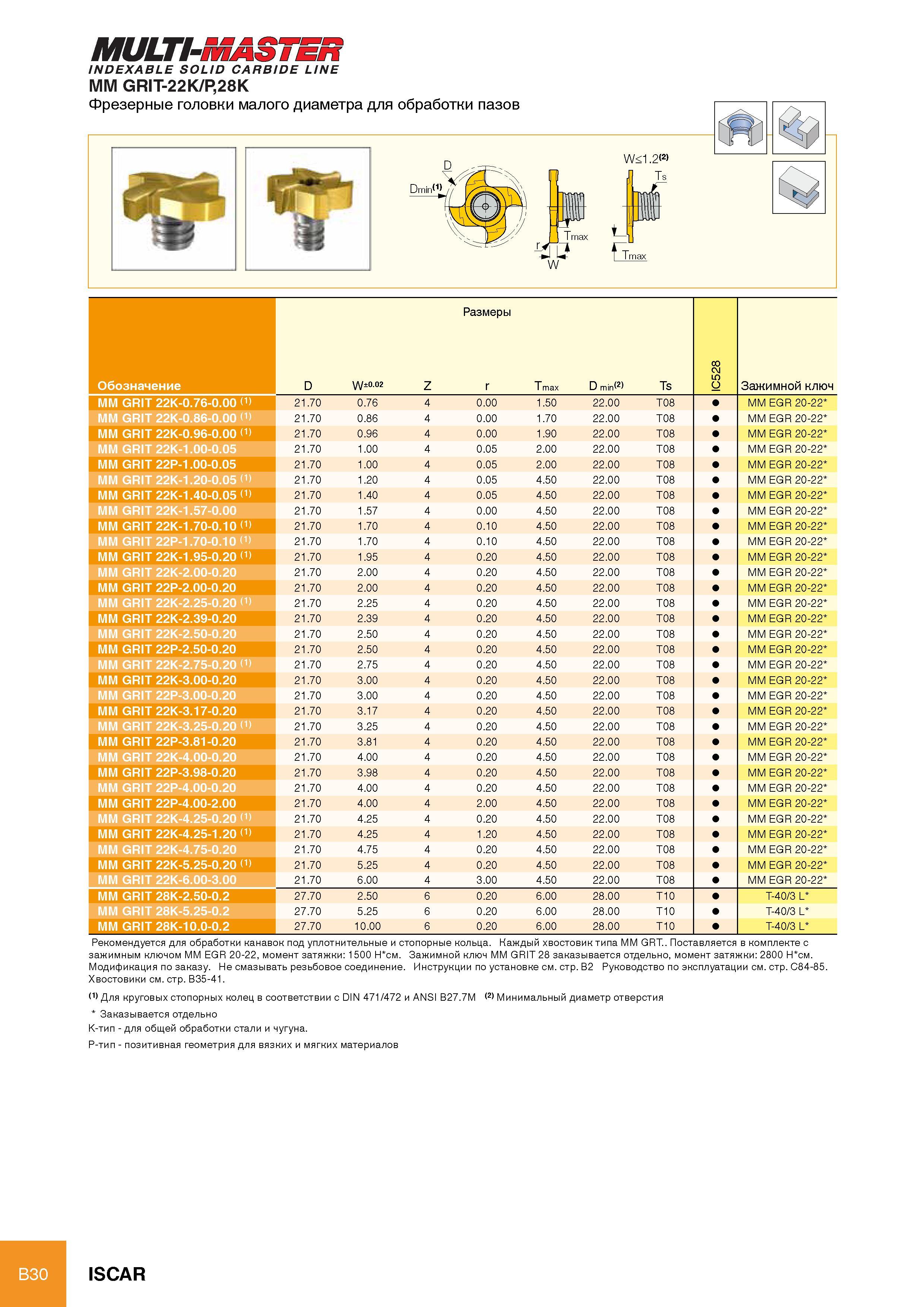

Т-образные фрезерные режущие головки Iscar GRIT-22K/P 28K MULTI-MASTER из твердого сплава IC 528 Обозначение позиций инструмента Основные размеры Зажимной ключ D W±0.02 Z r Tmax D min(2) Ts MM grit 22K-0.76-0.00 I1) 21.70 0.76 4 0.00 1.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-0.86-0.00 (1) 21.70 0.86 4 0.00 1.70 22.00 T08 MM EGR 20-22 MM GRIT 22K-0.96-0.00 (1) 21.70 0.96 4 0.00 1.90 22.00 T08 MM EGR 20-22 MM GRIT 22K-1.00-0.05 21.70 1.00 4 0.05 2.00 22.00 T08 MM EGR 20-22 MM GRIT 22P-1.00-0.05 21.70 1.00 4 0.05 2.00 22.00 T08 MM EGR 20-22 MM GRIT 22K-1.20-0.05 (1) 21.70 1.20 4 0.05 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-1.40-0.05 (1) 21.70 1.40 4 0.05 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-1.57-0.00 21.70 1.57 4 0.00 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-1.70-0.10 (1) 21.70 1.70 4 0.10 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22P-1.70-0.10 (1) 21.70 1.70 4 0.10 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-1.95-0.20 (1) 21.70 1.95 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-2.00-0.20 21.70 2.00 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22P-2.00-0.20 21.70 2.00 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-2.25-0.20 (1) 21.70 2.25 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-2.39-0.20 21.70 2.39 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-2.50-0.20 21.70 2.50 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22P-2.50-0.20 21.70 2.50 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-2.75-0.20 (1) 21.70 2.75 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-3.00-0.20 21.70 3.00 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22P-3.00-0.20 21.70 3.00 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-3.17-0.20 21.70 3.17 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-3.25-0.20 (1) 21.70 3.25 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22P-3.81-0.20 21.70 3.81 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-4.00-0.20 21.70 4.00 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22P-3.98-0.20 21.70 3.98 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22P-4.00-0.20 21.70 4.00 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22P-4.00-2.00 21.70 4.00 4 2.00 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-4.25-0.20 (1) 21.70 4.25 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-4.25-1.20 (1) 21.70 4.25 4 1.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-4.75-0.20 21.70 4.75 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-5.25-0.20 (1) 21.70 5.25 4 0.20 4.50 22.00 T08 MM EGR 20-22 MM GRIT 22K-6.00-3.00 21.70 6.00 4 3.00 4.50 22.00 T08 MM EGR 20-22 MM GRIT 28K-2.50-0.2 27.70 2.50 6 0.20 6.00 28.00 T10 T-40/3 L MM GRIT 28K-5.25-0.2 27.70 5.25 6 0.20 6.00 28.00 T10 T-40/3 L MM GRIT 28K-10.0-0.2 27.70 10.00 6 0.20 6.00 28.00 T10 T-40/3 L Рекомендуется для обработки канавок под уплотнительные и стопорные кольца. Каждый хвостовик типа MM GRT.. Поставляется в комплекте с зажимным ключом MM EGR 20-22, момент затяжки 1500 Н см. Зажимной ключ MM GRIT 28 заказывается отдельно, момент затяжки 2800 Н см. Модификация по заказу. Не смазывать резьбовое соединение. Инструкции по установке см. стр. B2 Руководство по эксплуатации см. стр. C84-85. Хвостовики см. стр. B35-41. (1) Для круговых стопорных колец в соответствии с DIN 471/472 и ANSI B27.7M (2) Минимальный диаметр отверстия Заказывается отдельно K-тип - для общей обработки стали и чугуна. P-тип - позитивная геометрия для вязких и мягких материалов B30 ISCAR INDEXABLE SOLID CARBIDE LINE MM GRIT-22K/P,28K
