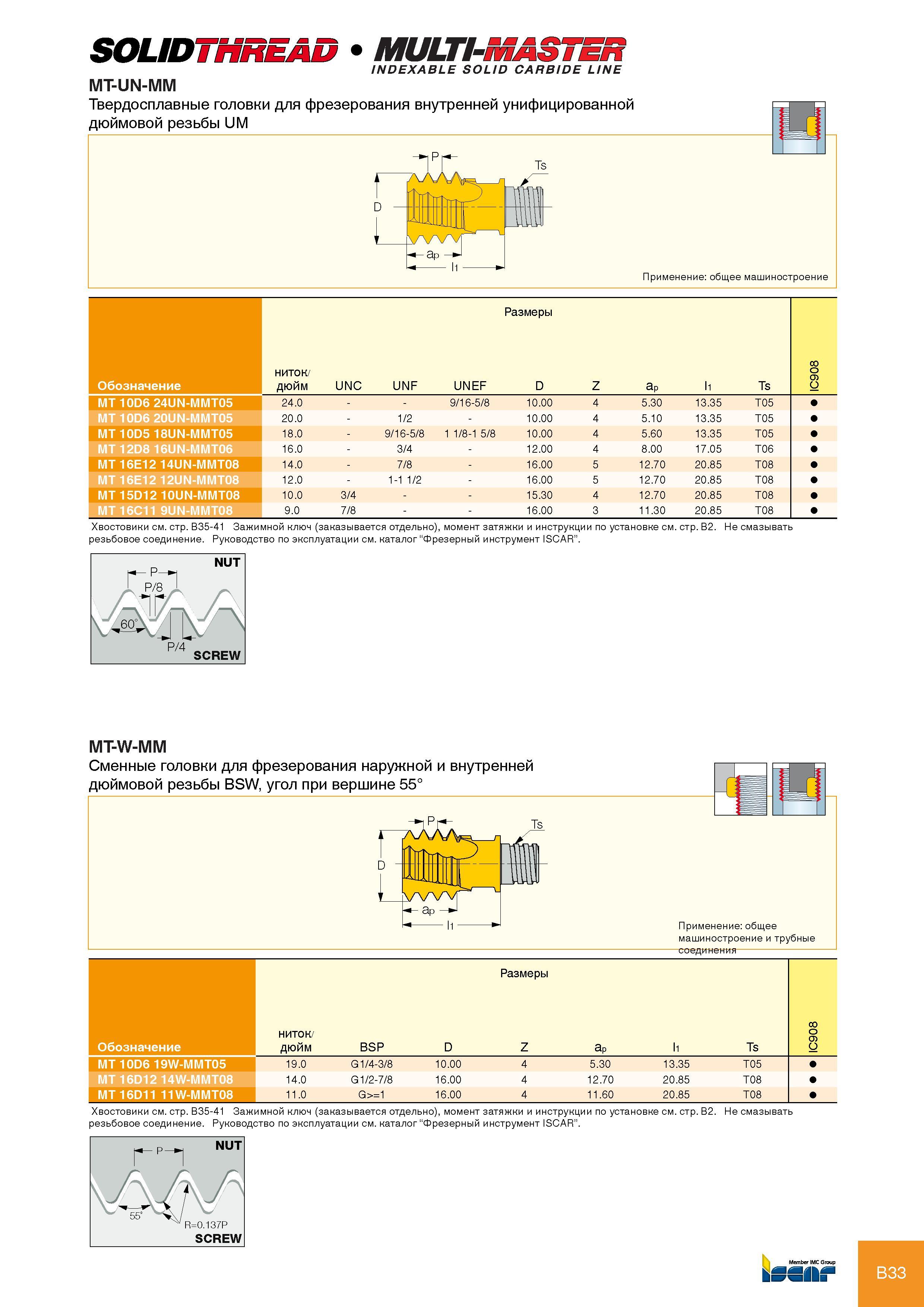

SOLID о INDEXABLE SOLID CARBIDE LINE MT-UN-MM Твердосплавные головки для фрезерования внутренней унифицированной дюймовой резьбы UM "ГГ Ts АЛЛр q А -MMt - -ap -J Применение общее машиностроение Размеры Обозначение ниток/ дюйм UNC UNF UNEF D Z ap l1 Ts IC908 MT 10D6 24uN-MMT05 24.0 9/16-5/8 10.00 4 5.30 13.35 T05 MT 10D6 20uN-MMT05 20.0 - 1/2 - 10.00 4 5.10 13.35 T05 MT 10D5 18uN-MMT05 18.0 - 9/16-5/8 1 1/8-1 5/8 10.00 4 5.60 13.35 T05 MT 12D8 16uN-MMT06 16.0 - 3/4 - 12.00 4 8.00 17.05 T06 MT 16E12 14uN-MMT08 14.0 - 7/8 - 16.00 5 12.70 20.85 T08 MT 16E12 12uN-MMT08 12.0 - 1-1 1/2 - 16.00 5 12.70 20.85 T08 MT 15D12 10uN-MMT08 10.0 3/4 15.30 4 12.70 20.85 T08 MT 16C11 9uN-MMT08 9.0 7/8 16.00 3 11.30 20.85 T08 Хвостовики см. стр. B35-41 Зажимной ключ (заказывается отдельно), момент затяжки и инструкции по установке см. стр. B2. Не смазывать резьбовое соединение. Руководство по эксплуатации см. каталог “Фрезерный инструмент ISCAR”. MT-W-MM Сменные головки для фрезерования наружной и внутренней дюймовой резьбы BSW, угол при вершине 55° Применение общее машиностроение и трубные соединения Обозначение ниток/ дюйм BSP D Размеры Z ap l1 Ts IC908 MT 10D6 19W-MMT05 19.0 G1/4-3/8 10.00 4 5.30 13.35 T05 MT 16D12 14W-MMT08 14.0 G1/2-7/8 16.00 4 12.70 20.85 T08 MT 16D11 11W-MMT08 11.0 G>=1 16.00 4 11.60 20.85 T08 Хвостовики см. стр. B35-41 Зажимной ключ (заказывается отдельно), момент затяжки и инструкции по установке см. стр. B2. Не смазывать резьбовое соединение. Руководство по эксплуатации см. каталог “Фрезерный инструмент ISCAR”. Member IMC Groupt D
