77 Каталог ISCAR 2012 Металлорежущий фрезерный концевой инструмент Стр.C29

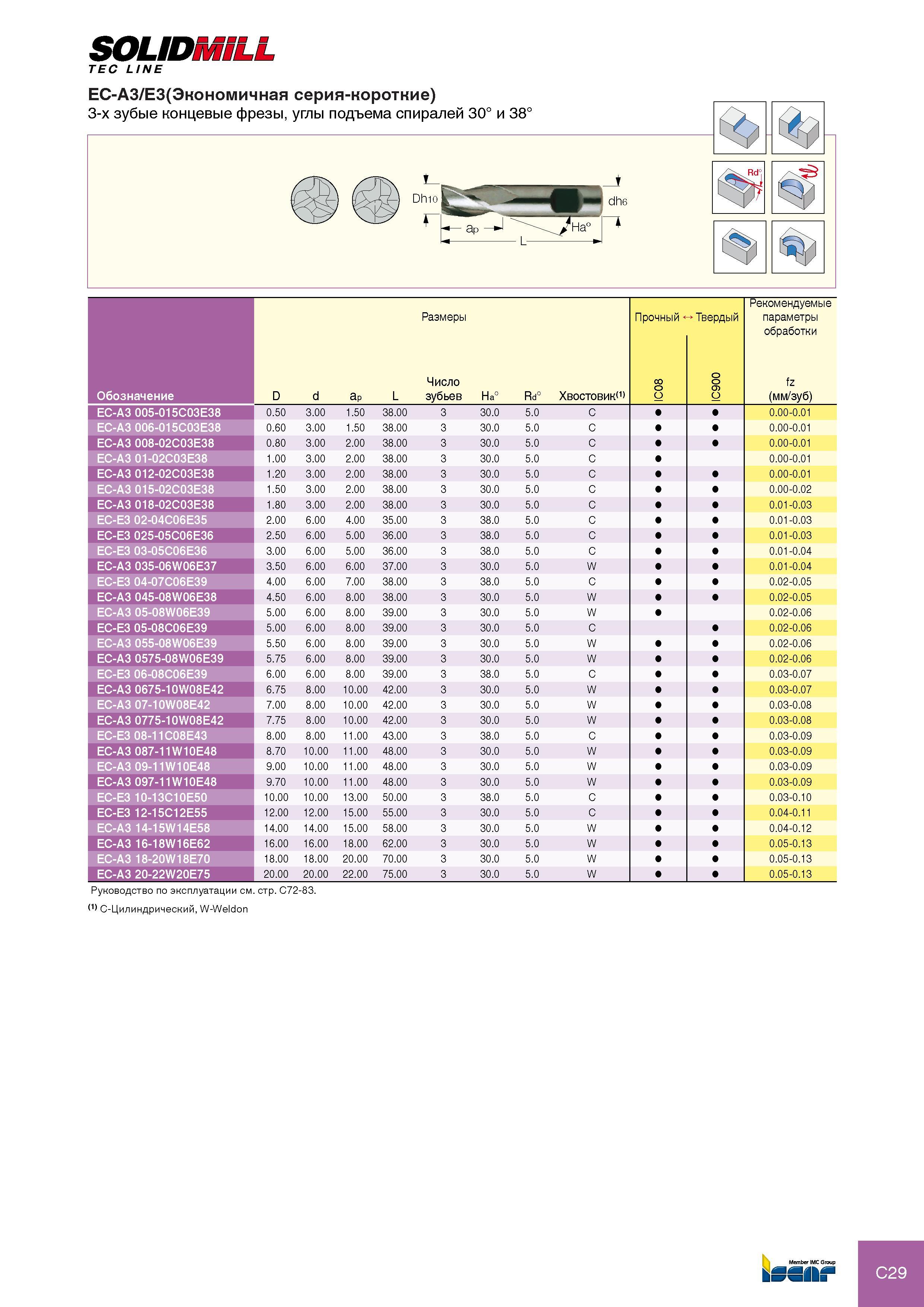

Каталог ISCAR 2012 Фрезерный цельный инструмент Стр. C29 0077 Lab2u SOLIDMILL TEC LINE EC-A3/E3(Экономичная серия-короткие) 3-х зубые концевые фрезы, углы подъема спиралей 30° и 38° dhe Размеры Рекомендуемы параметры обработки обозначение D d ap L Число зубьев Ha° Rd° Хвостовик IC08 IC900 fz (мм/зуб) EC-A3 005-015C03E38 0.50 3.00 1.50 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 006-015C03E38 0.60 3.00 1.50 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 008-02C03E38 0.80 3.00 2.00 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 01-02C03E38 1.00 3.00 2.00 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 012-02C03E38 1.20 3.00 2.00 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 015-02C03E38 1.50 3.00 2.00 38.00 3 30.0 5.0 C 0.00-0.02 EC-A3 018-02C03E38 1.80 3.00 2.00 38.00 3 30.0 5.0 C 0.01-0.03 EC-E3 02-04C06E35 2.00 6.00 4.00 35.00 3 38.0 5.0 C 0.01-0.03 EC-E3 025-05C06E36 2.50 6.00 5.00 36.00 3 38.0 5.0 C 0.01-0.03 EC-E3 03-05C06E36 3.00 6.00 5.00 36.00 3 38.0 5.0 C 0.01-0.04 EC-A3 035-06W06E37 3.50 6.00 6.00 37.00 3 30.0 5.0 W 0.01-0.04 EC-E3 04-07C06E39 4.00 6.00 7.00 38.00 3 38.0 5.0 C 0.02-0.05 EC-A3 045-08W06E38 4.50 6.00 8.00 38.00 3 30.0 5.0 W 0.02-0.05 EC-A3 05-08W06E39 5.00 6.00 8.00 39.00 3 30.0 5.0 W 0.02-0.06 EC-E3 05-08C06E39 5.00 6.00 8.00 39.00 3 30.0 5.0 C 0.02-0.06 EC-A3 055-08W06E39 5.50 6.00 8.00 39.00 3 30.0 5.0 W 0.02-0.06 EC-A3 0575-08W06E39 5.75 6.00 8.00 39.00 3 30.0 5.0 W 0.02-0.06 EC-E3 06-08C06E39 6.00 6.00 8.00 39.00 3 38.0 5.0 C 0.03-0.07 EC-A3 0675-10W08E42 6.75 8.00 10.00 42.00 3 30.0 5.0 W 0.03-0.07 EC-A3 07-10W08E42 7.00 8.00 10.00 42.00 3 30.0 5.0 W 0.03-0.08 EC-A3 0775-10W08E42 7.75 8.00 10.00 42.00 3 30.0 5.0 W 0.03-0.08 EC-E3 08-11C08E43 8.00 8.00 11.00 43.00 3 38.0 5.0 C 0.03-0.09 EC-A3 087-11W10E48 8.70 10.00 11.00 48.00 3 30.0 5.0 W 0.03-0.09 EC-A3 09-11W10E48 9.00 10.00 11.00 48.00 3 30.0 5.0 W 0.03-0.09 EC-A3 097-11W10E48 9.70 10.00 11.00 48.00 3 30.0 5.0 W 0.03-0.09 EC-E3 10-13C10E50 10.00 10.00 13.00 50.00 3 38.0 5.0 C 0.03-0.10 EC-E3 12-15C12E55 12.00 12.00 15.00 55.00 3 30.0 5.0 C 0.04-0.11 EC-A3 14-15W14E58 14.00 14.00 15.00 58.00 3 30.0 5.0 W 0.04-0.12 EC-A3 16-18W16E62 16.00 16.00 18.00 62.00 3 30.0 5.0 W 0.05-0.13 EC-A3 18-20W18E70 18.00 18.00 20.00 70.00 3 30.0 5.0 W 0.05-0.13 EC-A3 20-22W20E75 20.00 20.00 22.00 75.00 3 30.0 5.0 W 0.05-0.13 Руководство по эксплуатации см. стр. C72-83. (1) C-Цилиндрический, W-Weldon Member IMC Group C29
