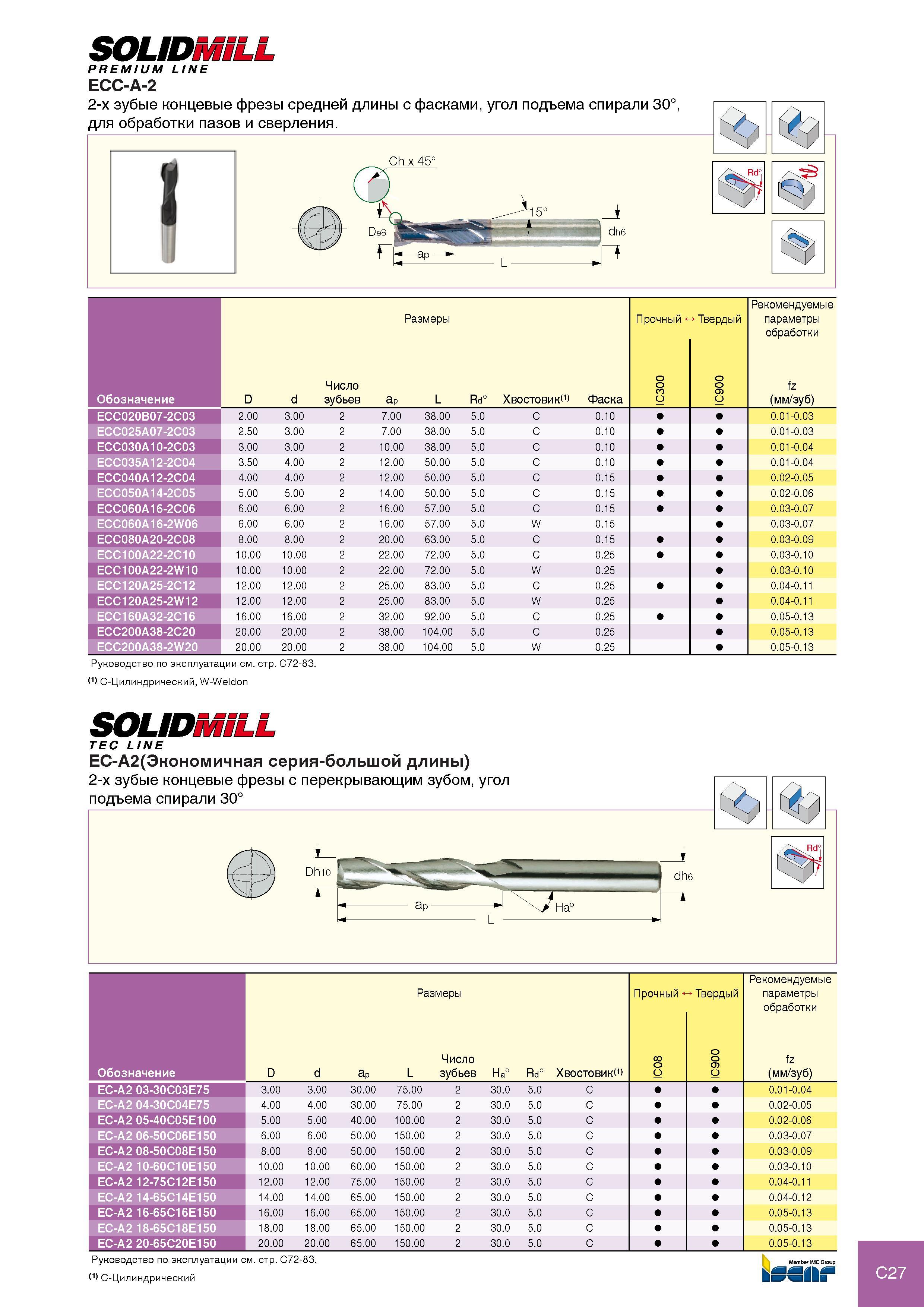

Двузубые твердосплавные концевые фрезы Iscar ECC-A-2 средней длины с фасками, угол подъема спирали 30°, для обработки пазов и сверления Ch x 45° Размеры

Двузубые твердосплавные концевые фрезы Iscar ECC-A-2 средней длины с фасками, угол подъема спирали 30°, для обработки пазов и сверления Ch x 45° Размеры

Двузубые твердосплавные концевые фрезы Iscar ECC-A-2 средней длины с фасками, угол подъема спирали 30°, для обработки пазов и сверления. Ch x 45° Размеры Рекомендуемые параметры обработки обозначение D d Число зубьев ap L Rd° Хвостовик Фаска IC300 IC900 fz (мм/зуб) SOLIDMILL PREMIUM LINE ECC-A-2 ECC020B07-2C03 2.00 3.00 2 7.00 38.00 5.0 C 0.10 0.01-0.03 ECC025A07-2C03 2.50 3.00 2 7.00 38.00 5.0 C 0.10 0.01-0.03 ECC030A10-2C03 3.00 3.00 2 10.00 38.00 5.0 C 0.10 0.01-0.04 ECC035A12-2C04 3.50 4.00 2 12.00 50.00 5.0 C 0.10 0.01-0.04 ECC040A12-2C04 4.00 4.00 2 12.00 50.00 5.0 C 0.15 0.02-0.05 ECC050A14-2C05 5.00 5.00 2 14.00 50.00 5.0 C 0.15 0.02-0.06 ECC060A16-2C06 6.00 6.00 2 16.00 57.00 5.0 C 0.15 0.03-0.07 ECC060A16-2W06 6.00 6.00 2 16.00 57.00 5.0 W 0.15 0.03-0.07 ECC080A20-2C08 8.00 8.00 2 20.00 63.00 5.0 C 0.15 0.03-0.09 ECC100A22-2C10 10.00 10.00 2 22.00 72.00 5.0 C 0.25 0.03-0.10 ECC100A22-2W10 10.00 10.00 2 22.00 72.00 5.0 W 0.25 0.03-0.10 ECC120A25-2C12 12.00 12.00 2 25.00 83.00 5.0 C 0.25 0.04-0.11 ECC120A25-2W12 12.00 12.00 2 25.00 83.00 5.0 W 0.25 0.04-0.11 ECC160A32-2C16 16.00 16.00 2 32.00 92.00 5.0 C 0.25 0.05-0.13 ECC200A38-2C20 20.00 20.00 2 38.00 104.00 5.0 C 0.25 0.05-0.13 ECC200A38-2W20 20.00 20.00 2 38.00 104.00 5.0 W 0.25 0.05-0.13 Руководство по эксплуатации см. стр. C72-83. (1) C-Цилиндрический, W-Weldon SOLIDMILL TEC LINE EC-A2(Экономичная серия-большой длины) Размеры Рекомендуемые параметры обработки обозначение D d aP L Число зубьев Ha° Rd° Хвостовик IC08 IC900 fz (мм/зуб) EC-A2 03-30C03E75 3.00 3.00 30.00 75.00 2 30.0 5.0 C 0.01-0.04 EC-A2 04-30C04E75 4.00 4.00 30.00 75.00 2 30.0 5.0 C 0.02-0.05 EC-A2 05-40C05E100 5.00 5.00 40.00 100.00 2 30.0 5.0 C 0.02-0.06 EC-A2 06-50C06E150 6.00 6.00 50.00 150.00 2 30.0 5.0 C 0.03-0.07 EC-A2 08-50C08E150 8.00 8.00 50.00 150.00 2 30.0 5.0 C 0.03-0.09 EC-A2 10-60C10E150 10.00 10.00 60.00 150.00 2 30.0 5.0 C 0.03-0.10 EC-A2 12-75C12E150 12.00 12.00 75.00 150.00 2 30.0 5.0 C 0.04-0.11 EC-A2 14-65C14E150 14.00 14.00 65.00 150.00 2 30.0 5.0 C 0.04-0.12 EC-A2 16-65C16E150 16.00 16.00 65.00 150.00 2 30.0 5.0 C 0.05-0.13 EC-A2 18-65C18E150 18.00 18.00 65.00 150.00 2 30.0 5.0 C 0.05-0.13 EC-A2 20-65C20E150 20.00 20.00 65.00 150.00 2 30.0 5.0 C 0.05-0.13 Руководство по эксплуатации см. стр. C72-83. (1) C-Цилиндрический Member IMC Groupt C27
