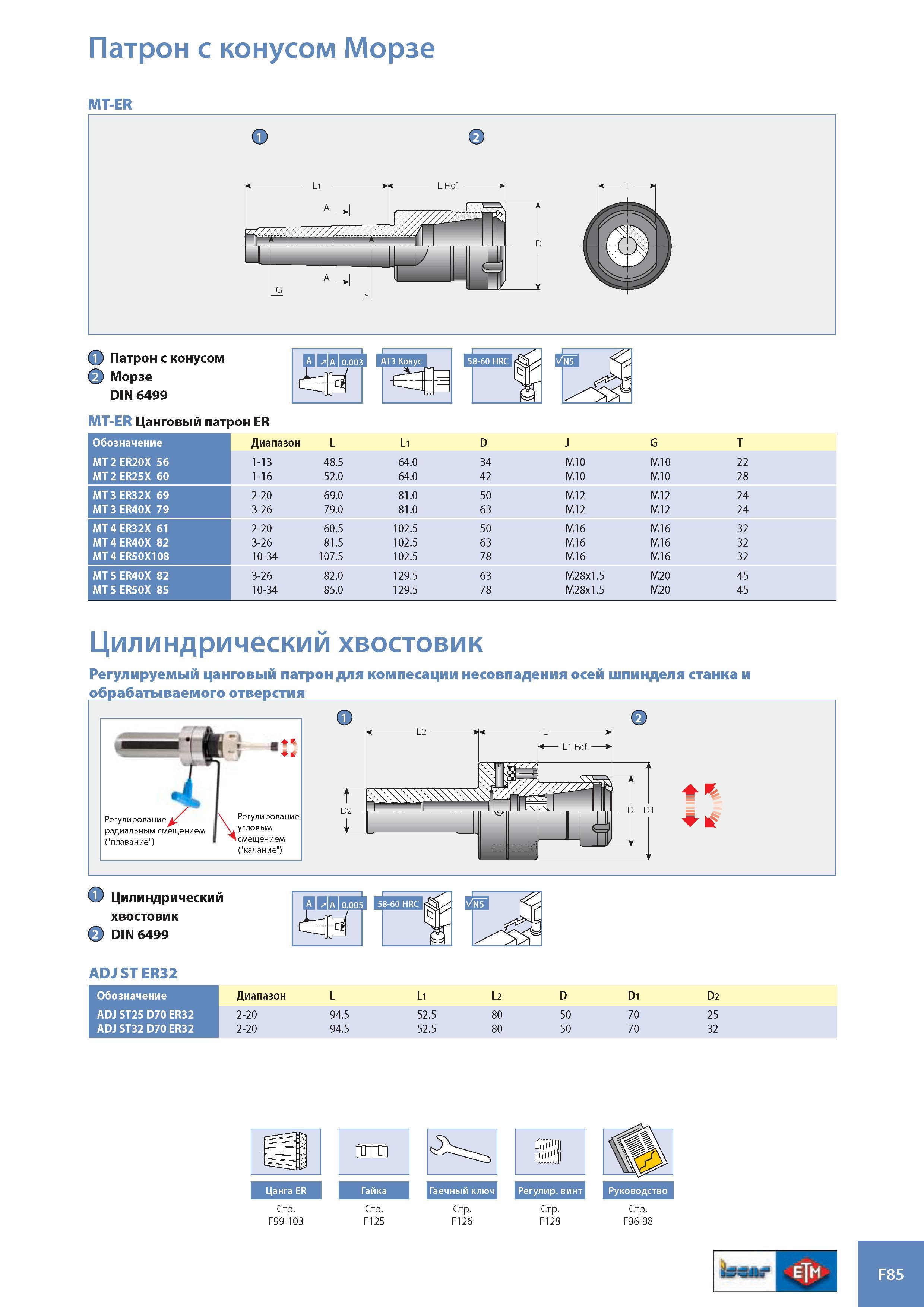

Патрон с конусом Морзе MT-ER Г1) Патрон с конусом Морзе DIN 6499 MT-ER Цанговый патрон ER 58-60 HRC Обозначение Диапазон L L1 D J G T MT2ER20X 56 1-13 48.5 64.0 34 M10 M10 22 MT2ER25X 60 1-16 52.0 64.0 42 M10 M10 28 MT3ER32X 69 2-20 69.0 81.0 50 M12 M12 24 MT3ER40X 79 3-26 79.0 81.0 63 M12 M12 24 MT 4 ER32X 61 2-20 60.5 102.5 50 M16 M16 32 MT 4 ER40X 82 3-26 81.5 102.5 63 M16 M16 32 MT4ER50X108 10-34 107.5 102.5 78 M16 M16 32 MT 5 ER40X 82 3-26 82.0 129.5 63 M28x1.5 M20 45 MT 5 ER50X 85 10-34 85.0 129.5 78 M28x1.5 M20 45 Цилиндрический хвостовик Регулируемый цанговый патрон для компесации несовпадения осей шпинделя станка и обрабатываемого отверстия Регулирование , Регулир°вание радиальным смещением угловым ("плавание") смещением ("качание") A- Ws Ik Цилиндрический хвостовик ft DIN 6499 ADJ ST ER32 Обозначение Диапазон L Li L2 D Di D2 ADJ ST25 D70 ER32 2-20 94.5 52.5 80 50 70 25 ADJ ST32 D70 ER32 2-20 94.5 52.5 80 50 70 32 Стр. Стр. Стр. Стр. Стр. F99-103 F125 F126 F128 F96-98 F85
