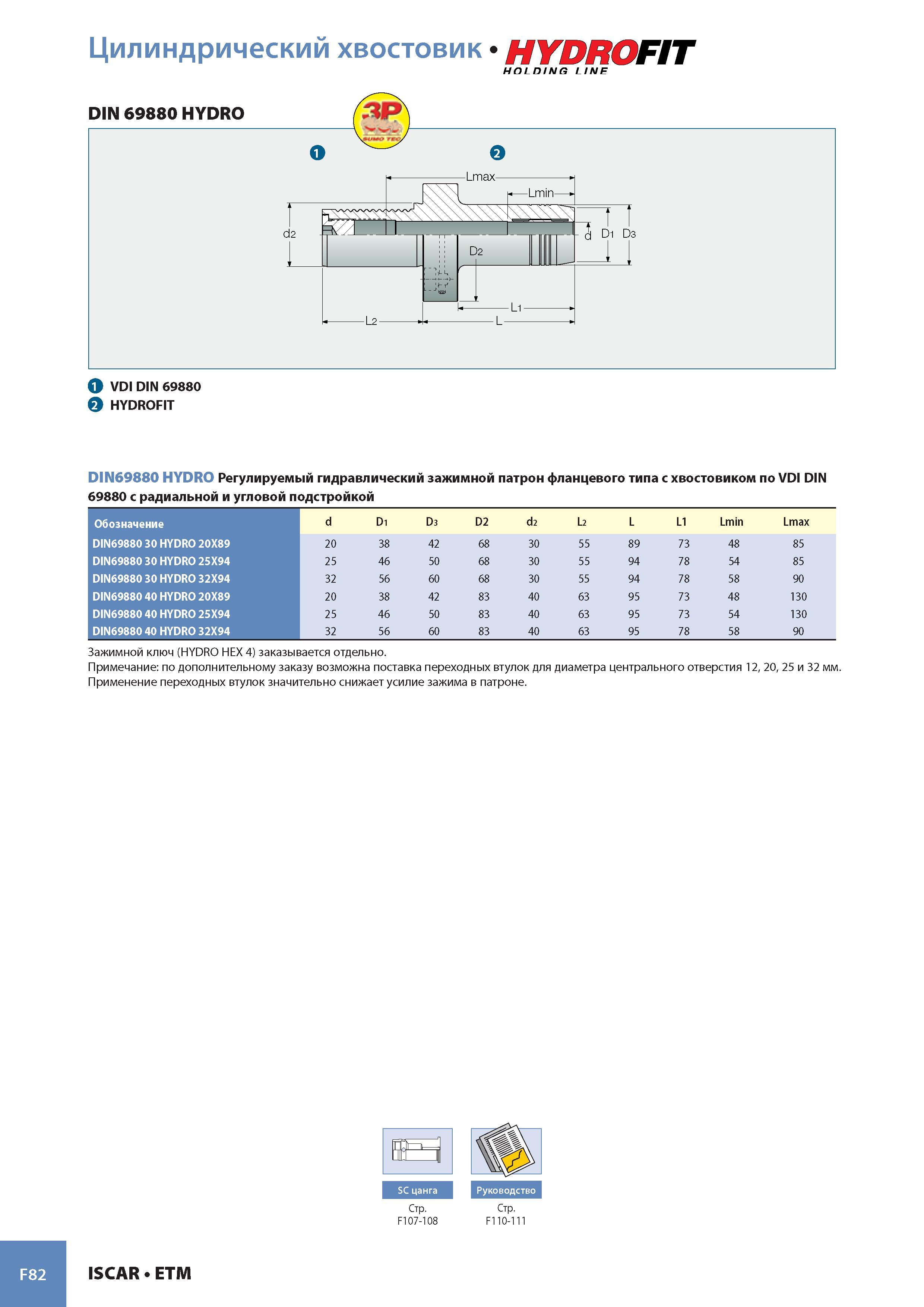

Цилиндрический хвостовик KIW d) FIT HOLDING LINE DIN 69880 HYDRO J VDI DIN 69880 5 HYDROFIT DIN69880 HYDRO Регулируемый гидравлический зажимной патрон фланцевого типа с хвостовиком по VDI DIN 69880 с радиальной и угловой подстройкой Обозначение d D1 D3 D2 d2 L2 L LI Lmin Lmax DIN69880 30 HYDRO 20X89 20 38 42 68 30 55 89 73 48 85 DIN69880 30 HYDRO 25X94 25 46 50 68 30 55 94 78 54 85 DIN69880 30 HYDRO 32X94 32 56 60 68 30 55 94 78 58 90 DIN69880 40 HYDRO 20X89 20 38 42 83 40 63 95 73 48 130 DIN69880 40 HYDRO 25X94 25 46 50 83 40 63 95 73 54 130 DIN69880 40 HYDRO 32X94 32 56 60 83 40 63 95 78 58 90 Зажимной ключ (HYDRO HEX 4) заказывается отдельно. Примечание по дополнительному заказу возможна поставка переходных втулок для диаметра центрального отверстия 12, 20, 25 и 32 мм. Применение переходных втулок значительно снижает усилие зажима в патроне. Стр. Стр. F107-108 F110-111 F82 ISCAR ETM
