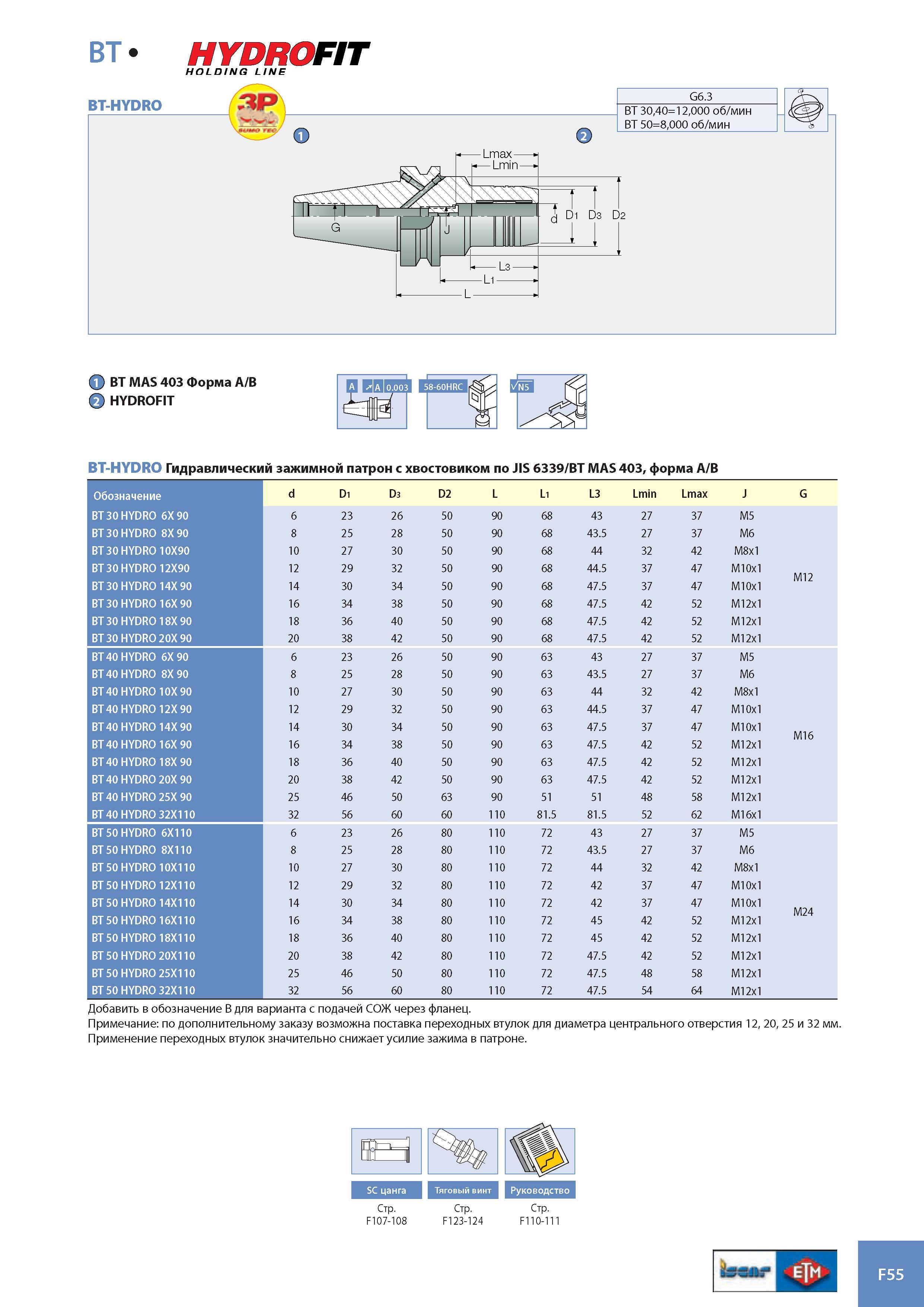

BT HOLDING LINE BT MAS 403 Форма A/B HYDROFIT BT-HYDRO Гидравлический зажимной патрон с хвостовиком по JIS 6339/BT MAS 403, форма А/В Обозначение d Di D3 D2 L Li L3 Lmin Lmax J G BT 30 HYDRO 6X 90 6 23 26 50 90 68 43 27 37 M5 BT 30 HYDRO 8X 90 8 25 28 50 90 68 43.5 27 37 M6 BT 30 HYDRO i0X90 10 27 30 50 90 68 44 32 42 M8x1 BT 30 HYDRO i2X90 12 29 32 50 90 68 44.5 37 47 M10x1 M12 BT 30 HYDRO i4X 90 14 30 34 50 90 68 47.5 37 47 M10x1 BT 30 HYDRO i6X 90 16 34 38 50 90 68 47.5 42 52 M12x1 BT 30 HYDRO i8X 90 18 36 40 50 90 68 47.5 42 52 M12x1 BT 30 HYDRO 20X 90 20 38 42 50 90 68 47.5 42 52 M12x1 BT 40 HYDRO 6X 90 6 23 26 50 90 63 43 27 37 M5 BT 40 HYDRO 8X 90 8 25 28 50 90 63 43.5 27 37 M6 BT 40 HYDRO i0X 90 10 27 30 50 90 63 44 32 42 M8x1 BT 40 HYDRO i2X 90 12 29 32 50 90 63 44.5 37 47 M10x1 BT 40 HYDRO i4X 90 14 30 34 50 90 63 47.5 37 47 M10x1 I\/I1 A M16 BT 40 HYDRO i6X 90 16 34 38 50 90 63 47.5 42 52 M12x1 BT 40 HYDRO i8X 90 18 36 40 50 90 63 47.5 42 52 M12x1 BT 40 HYDRO 20X 90 20 38 42 50 90 63 47.5 42 52 M12x1 BT 40 HYDRO 25X 90 25 46 50 63 90 51 51 48 58 M12x1 BT 40 HYDRO 32Xii0 32 56 60 60 110 81.5 81.5 52 62 M16x1 BT 50 HYDRO 6Xii0 6 23 26 80 110 72 43 27 37 M5 BT 50 HYDRO 8Xii0 8 25 28 80 110 72 43.5 27 37 M6 BT 50 HYDRO i0Xii0 10 27 30 80 110 72 44 32 42 M8x1 BT 50 HYDRO i2Xii0 12 29 32 80 110 72 42 37 47 M10x1 BT 50 HYDRO i4Xii0 14 30 34 80 110 72 42 37 47 M10x1 BT 50 HYDRO i6Xii0 16 34 38 80 110 72 45 42 52 M12x1 M24 BT 50 HYDRO i8Xii0 18 36 40 80 110 72 45 42 52 M12x1 BT 50 HYDRO 20Xii0 20 38 42 80 110 72 47.5 42 52 M12x1 BT 50 HYDRO 25Xii0 25 46 50 80 110 72 47.5 48 58 M12x1 BT 50 HYDRO 32Xii0 32 56 60 80 110 72 47.5 54 64 M12x1 Добавить в обозначение В для варианта с подачей СОЖ через фланец. Примечание по дополнительному заказу возможна поставка переходных втулок для диаметра центрального отверстия 12, 20, 25 и 32 мм. Применение переходных втулок значительно снижает усилие зажима в патроне. F55
