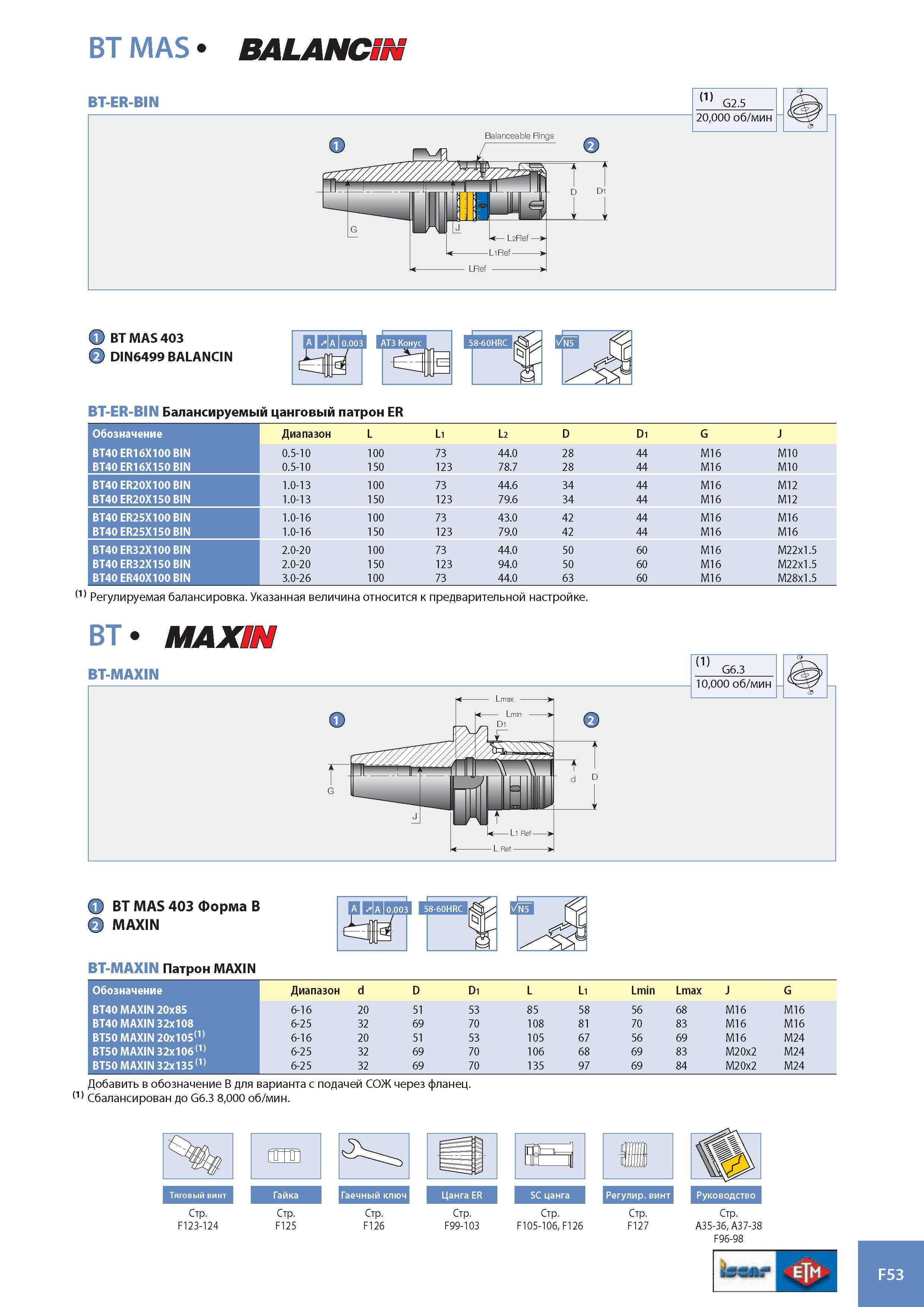

934 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.F53

Каталог ISCAR 2008 Вращающийся инструмент Стр. F53 0934 Lab2u

BT MAS BALANCE К BT MAS 403 2 DIN6499 BALANCIN BT-ER-BIN Балансируемый цанговый патрон ER Обозначение Диапазон L Li L2 D Di g J BT40 ER16X100 BIN 0.5-10 100 73 44.0 28 44 M16 M10 BT40 ER16X150 BIN 0.5-10 150 123 78.7 28 44 M16 M10 BT40 ER20X100 BIN 1.0-13 100 73 44.6 34 44 M16 M12 BT40 ER20X150 BIN 1.0-13 150 123 79.6 34 44 M16 M12 BT40 ER25X100 BIN 1.0-16 100 73 43.0 42 44 M16 M16 BT40 ER25X150 BIN 1.0-16 150 123 79.0 42 44 M16 M16 BT40 ER32X100 BIN 2.0-20 100 73 44.0 50 60 M16 M22x1.5 BT40 ER32X150 BIN 2.0-20 150 123 94.0 50 60 M16 M22x1.5 BT40 ER40X100 BIN 3.0-26 100 73 44.0 63 60 M16 M28x1.5 (1) Регулируемая балансировка. Указанная величина относится к предварительной настройке. BT МАХ BT-MAXIN (1) G6.3 10,000 об/мин j) BT MAS 403 Форма B К) MAXIN BT-MAXIN Патрон MAXIN Обозначение Диапазон d D Di L Li Lmin Lmax J g BT40 MAXIN 20x85 6-16 20 51 53 85 58 56 68 M16 M16 BT40 MAXIN 32x108 6-25 32 69 70 108 81 70 83 M16 M16 BT50 MAXIN 20x105(1) 6-16 20 51 53 105 67 56 69 M16 M24 BT50 MAXIN 32x106(1) 6-25 32 69 70 106 68 69 83 M20x2 M24 BT50 MAXIN 32x135(1) 6-25 32 69 70 135 97 69 84 M20x2 M24 Добавить в обозначение В для варианта с подачей СОЖ через фланец. (1) Сбалансирован до G6.3 8,000 об/мин. Стр. F123-124 Стр. F125 Стр. F126 Стр. F99-103 Стр. F105-106, F126 Стр. F127 Стр. A35-36, A37-38 F96-98 F53
