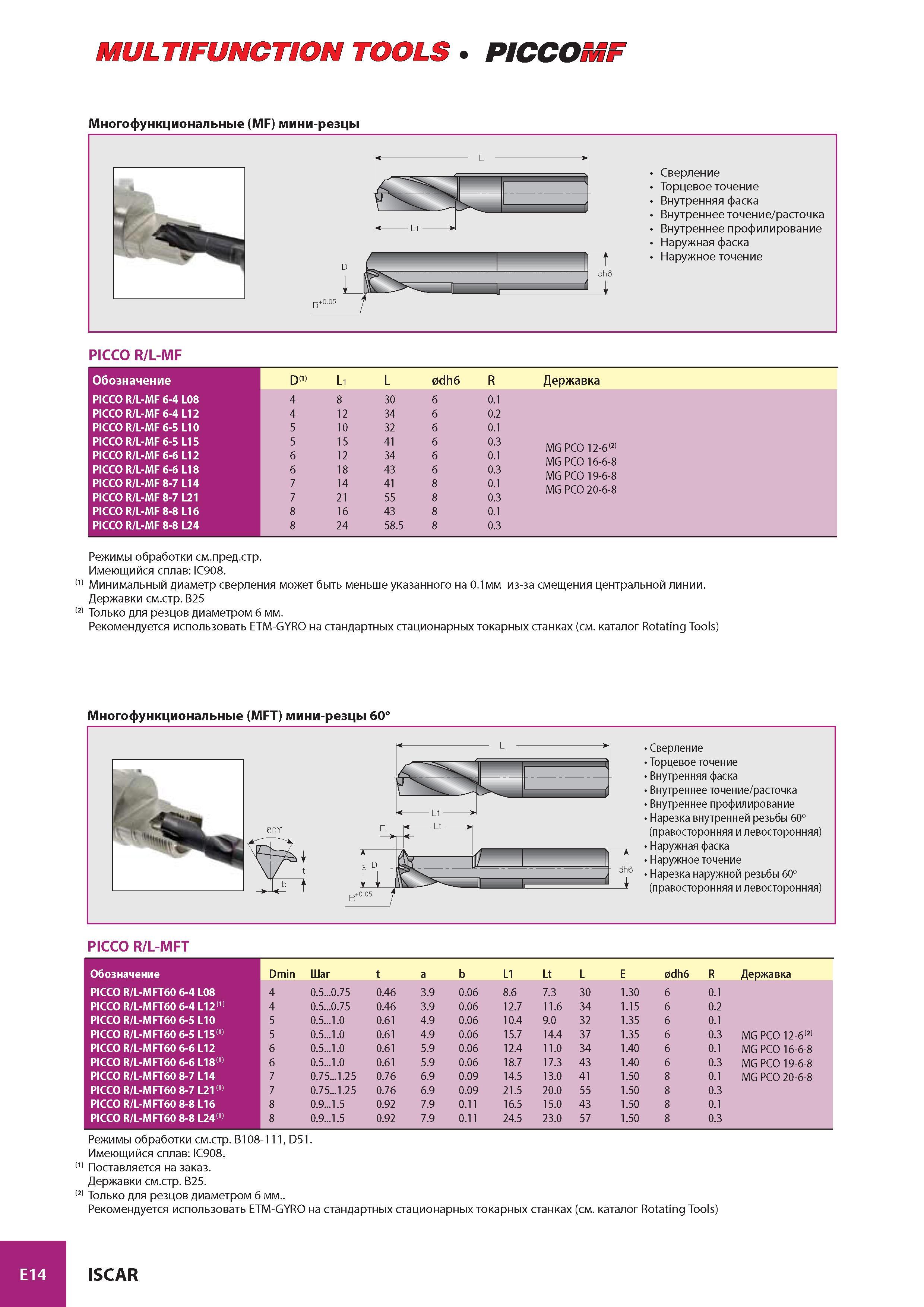

MULTIFUNCTION TOOLS ПССОШ Многофункциональные (MF) мини-резцы L > Li > Сверление Торцевое точение Внутренняя фаска Внутреннее точение/расточка Внутреннее профилирование Наружная фаска Наружное точение D h PICCO R/L-MF Обозначение D1’1 Li L 0dh6 R Державка PICCO R/L-MF 6-4 L08 4 8 30 6 0.1 PICCO R/L-MF 6-4 L12 4 12 34 6 0.2 PICCO R/L-MF 6-5 L10 5 10 32 6 0.1 PICCO R/L-MF 6-5 L15 5 15 41 6 0.3 MG PCO 12-6121 PICCO R/L-MF 6-6 L12 6 12 34 6 0.1 MG PCO 16-6-8 PICCO R/L-MF 6-6 L18 6 18 43 6 0.3 MG PCO 19-6-8 PICCO R/L-MF 8-7 L14 7 14 41 8 0.1 MG PCO 20-6-8 PICCO R/L-MF 8-7 L21 7 21 55 8 0.3 PICCO R/L-MF 8-8 L16 8 16 43 8 0.1 PICCO R/L-MF 8-8 L24 8 24 58.5 8 0.3 Режимы обработки см.пред.стр. Имеющийся сплав IC908. 1,1 Минимальный диаметр сверления может быть меньше указанного на 0.1мм из-за смещения центральной линии. Державки см.стр. B25 121 Только для резцов диаметром 6 мм. Рекомендуется использовать ETM-GYRO на стандартных стационарных токарных станках (см. каталог Rotating Tools) Многофункциональные (MFT) мини-резцы 60° L ;j Li > Сверление Торцевое точение Внутренняя фаска Внутреннее точение/расточка Внутреннее профилирование Нарезка внутренней резьбы 60о (правосторонняя и левосторонняя) Наружная фаска Наружное точение Нарезка наружной резьбы 60о (правосторонняя и левосторонняя) Lt t h PICCO R/L-MFT Обозначение Dmin Шаг t a b Li Lt L E 0dh6 R Державка PICCO R/L-MFT60 6-4 L08 4 0.5...0.75 0.46 3.9 0.06 8.6 7.3 30 1.30 6 0.1 PICCO R/L-MFT60 6-4 L12(1) 4 0.5...0.75 0.46 3.9 0.06 12.7 11.6 34 1.15 6 0.2 PICCO R/L-MFT60 6-5 L10 5 0 5. 0 0.61 4.9 0.06 10.4 9.0 32 1.35 6 0.1 PICCO R/L-MFT60 6-5 L15(1) 5 0.5...1.0 0.61 4.9 0.06 15.7 14.4 37 1.35 6 0.3 MG PCO 12-6121 PICCO R/L-MFT60 6-6 L12 6 0.5...1.0 0.61 5.9 0.06 12.4 11.0 34 1.40 6 0.1 MG PCO 16-6-8 PICCO R/L-MFT60 6-6 L18111 6 0.5...1.0 0.61 5.9 0.06 18.7 17.3 43 1.40 6 0.3 MG PCO 19-6-8 PICCO R/L-MFT60 8-7 L14 7 0.75...1.25 0.76 6.9 0.09 14.5 13.0 41 1.50 8 0.1 MG PCO 20-6-8 PICCO R/L-MFT60 8-7 L21(1) 7 0.75...1.25 0.76 6.9 0.09 21.5 20.0 55 1.50 8 0.3 PICCO R/L-MFT60 8-8 L16 8 0.9...1.5 0.92 7.9 0.11 16.5 15.0 43 1.50 8 0.1 PICCO R/L-MFT60 8-8 L24111 8 0.9...1.5 0.92 7.9 0.11 24.5 23.0 57 1.50 8 0.3 Режимы обработки см.стр. B108-111, D51. Имеющийся сплав IC908. 1,1 Поставляется на заказ. Державки см.стр. B25. (2) Только для резцов диаметром 6 мм.. Рекомендуется использовать ETM-GYRO на стандартных стационарных токарных станках (см. каталог Rotating Tools) E14 ISCAR
